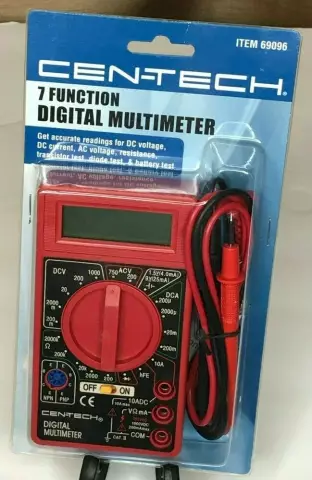

Функциональный мультиметр Cen-Tech 7 - это недорогой измеритель, который легко можно найти во множестве магазинов по цене менее 10 долларов США. Это небольшой аккумуляторный карманный измеритель, который будет работать для человека, который иногда нуждается в использовании мультиметра. Мультиметр обеспечивает точные цифровые показания для напряжения AC / DC, постоянного тока, сопротивления, транзисторных испытаний, испытаний диодов и тестов батарей.
Шаг 1
Включите счетчик. Поместите провод черного метра в нижнее соединение счетчика с надписью «COM», а красный провод находится в среднем измерительном соединении, обозначенном «Volts / Ohms / mA». Подключите провода к цепи, которую вы измеряете. Чтобы измерить переменное напряжение, поверните селектор в нужный диапазон напряжения переменного тока. Прочтите напряжение.
Шаг 2
Поверните переключатель среднего селектора в положение «1000 DCV». Прочтите измерение напряжения постоянного тока. Продолжайте уменьшать диапазон напряжения до тех пор, пока вы не получите полномасштабное считывание, не пройдя максимальное напряжение диапазона.
Шаг 3
Поместите счетчик последовательно с устройством или компонентом для измерения усилителей. Поместите красный провод в разъем ведущего измерителя, обозначенный «10ADC». Поверните центральный переключатель в положение «10A». Прочитайте ток постоянного тока. Если менее 200 миллиамперов, поверните селектор в положение «200 м» и переместите красный провод к вольтам / Ом / мА, затем повторите проверку цепи, пока не получите полномасштабное показание, не пройдя ток максимального диапазона.
Шаг 4
Поверните селектор центра на «200 Ом». Экран должен читать «1» для бесконечного сопротивления. Прикоснитесь к проводам к компоненту, который вы измеряете. Прочтите сопротивление. Если счетчик по-прежнему читает «1», поверните центральную селектор на следующий более высокий диапазон сопротивления и повторите измерение до тех пор, пока «1» больше не будет отображаться. Прочтите сопротивление.
Шаг 5
Определите, какой тип транзистора вы тестируете, просматривая номер и находите его на листе спецификации. Транзистор NPN будет проходить на стороне NPN тестера с эмиттером в отверстии E, коллектором в отверстии C и основанием в отверстии B. PNP-транзистор будет входить в сторону PNP с эмиттером, коллектором и базой в своих соответствующих отверстиях. Поверните селектор центра в положение hFE. Прочтите hFE и сравните с листом данных.
Шаг 6
Поверните селектор центра в положение диода. Прикоснитесь к красному выводу к анодному концу диода, а черный - к катодному концу диода. Чтение будет прямым падением напряжения. Если вы получите показание «1», выводы будут отменены.
Шаг 7
Поверните селектор в положение батареи. Прикоснитесь к красному выводу к положительному концу батареи, а черный - к отрицательному концу батареи. Для 9-вольтовой батареи полная зарядка составит 25 или более миллиампер. Для 1/2-вольтовой батареи полная зарядка будет равна 4 или более миллиамперам.
