После более чем 10 лет использования одного и того же громоздкого телевизора с соотношением сторон 4:3 мы позволили нам сделать апгрейд и выбрали более крупный и стильный телевизор с плоским экраном. Наш предыдущий телевизор был намного меньше и прятался вместе со всей остальной электроникой в шкафу. Плоский экран гораздо большего размера требовал нового решения! Поэтому мы выбрали телескопическое настенное крепление и начали искать предмет мебели, который мог бы удерживать все электронное оборудование, прикрепленное к телевизору. Я не мог найти что-то, что соответствовало бы всем моим требованиям, поэтому я подумал: «Эй, давайте посмотрим, что может предложить Ikea!». Мне просто нужен был повод для моего первого проекта Ikea Hack.
Материал
- 1 ЭКСПЕДИТ 2×2. Новый KALLAX тоже подойдет.
- 4 вставки EXPEDIT с дверью
- 1 алюминиевый лист с прорезями
- Cabel Raceway для управления кабелями
- Односторонний скотч
- Шина питания
- Несколько винтов

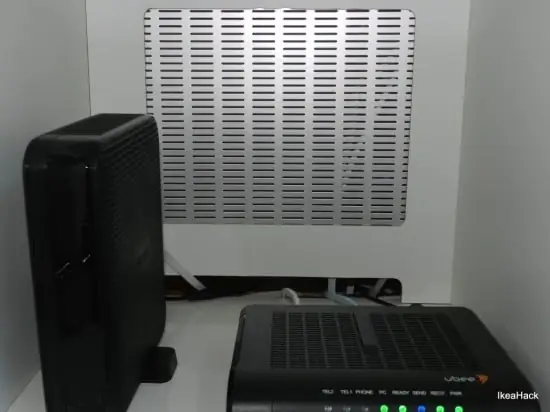

Примечание к металлическому листу: этот металлический лист обеспечит достаточную вентиляцию. Вы также можете просверлить много отверстий в задней части вкладышей, если хотите, или использовать ткань, которая не слишком плотная.
Инструменты
- Фрезер или электролобзик, чтобы вырезать отверстия сзади
- Электродрель
- Ножницы по металлу для резки алюминиевого листа
- Пила
- Отвертка
Сборка

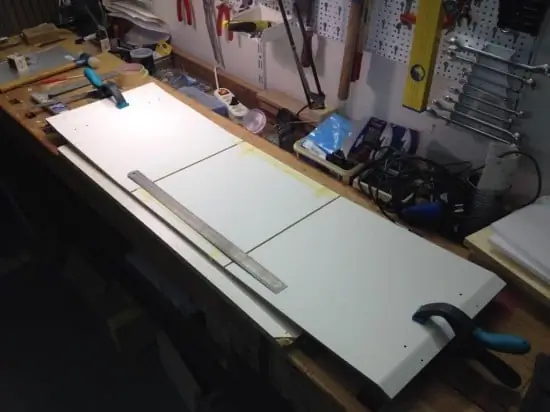

Возьмите вставки и отметьте выходные отверстия, через которые проходят кабели. Используйте скотч, чтобы рисовать. Это не оставит следов карандаша на белой поверхности.

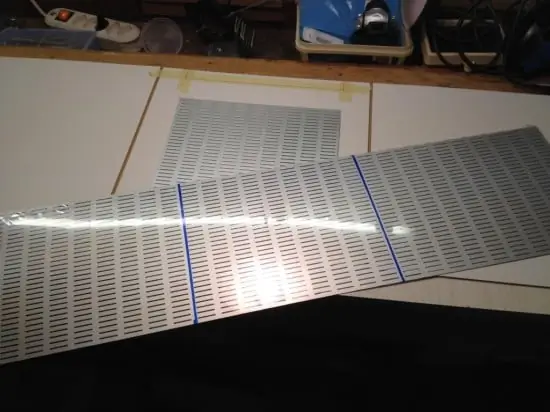

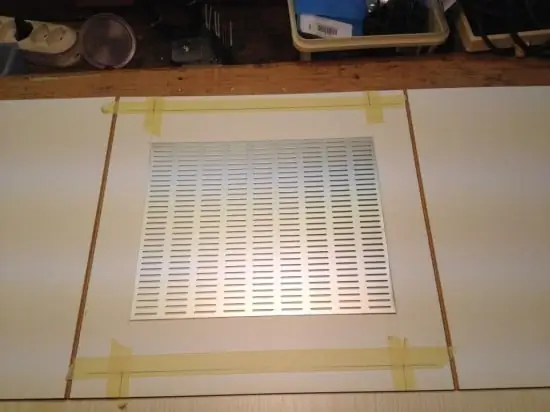

Разрежьте металлический лист на 4 части и отметьте место на обратной стороне вкладыша, где вы будете крепить их к листу для вентиляции.

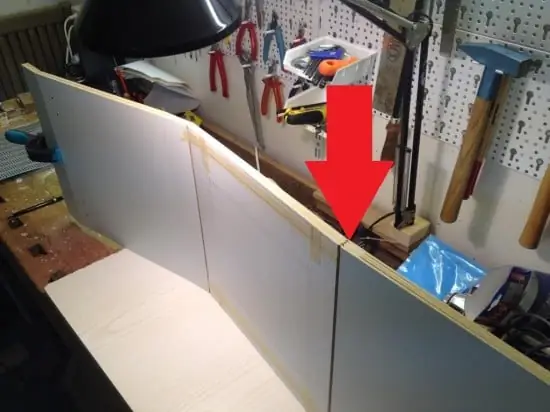

Сложите вставки в стопку и соедините их так, чтобы они всегда находились в одном и том же положении относительно друг друга.

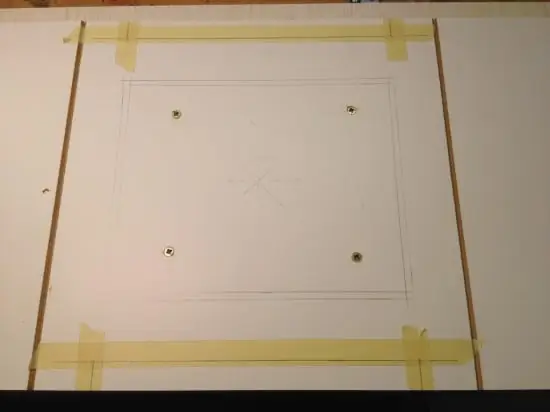

Я просверлил 4 отверстия во всей свае и прикрутил вставки к куску плоского дерева (см. выше), чтобы иметь компактный блок для работы. Если вы используете электролобзик, возможно, будет проще вырезать отверстие на каждой отдельной пластине.

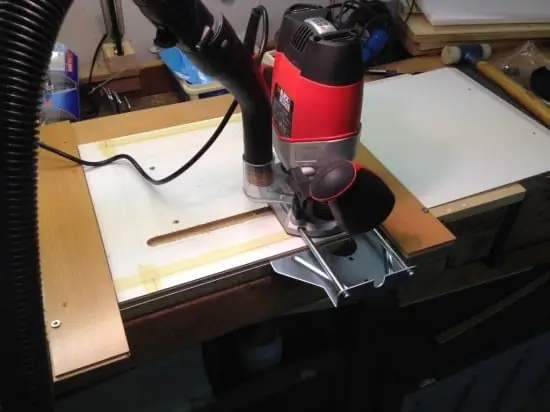

Вырежьте отмеченные отверстия с помощью фрезера.

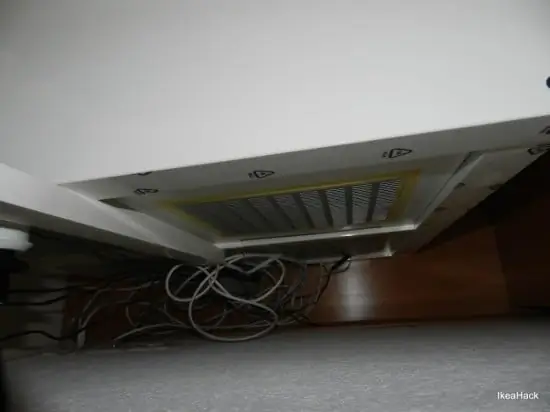

Теперь возьмите металлические листы и поместите их на обратную сторону вставок. Зафиксируйте их на месте с помощью клейкой ленты. Картинка потерялась, извините.
Ассамблея
Наконец, после подготовительных работ по вставкам, собираем ЭКСПЕДИТ.

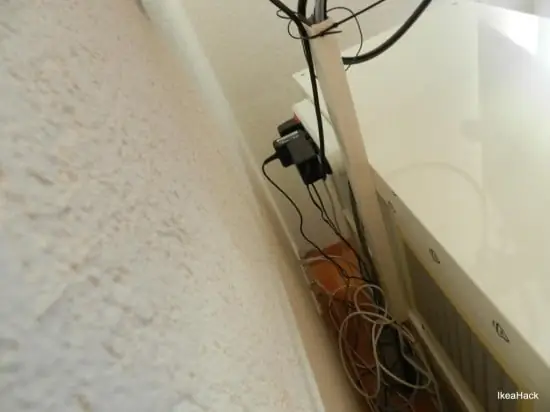

Отмерьте и отрежьте кусок кабельного канала так, чтобы его можно было привинтить сзади. Идея не в том, чтобы иметь идеальную систему управления кабелями. Это достаточно хорошо, когда вы не видите никаких кабелей между мебелью и плоским экраном. Забыл сфотографировать перед тем, как проложить все кабели, но вы должны получить представление.
Возьмите несколько винтов и прикрепите шину питания к задней панели.
Результат

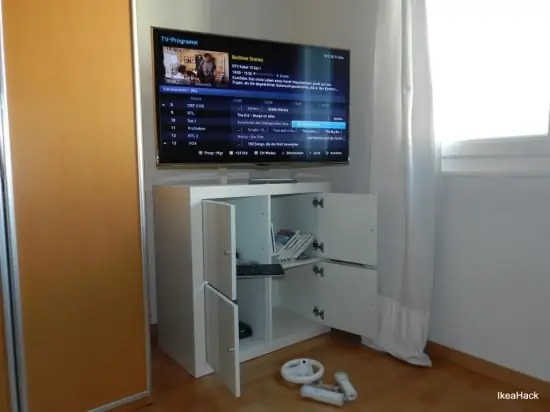

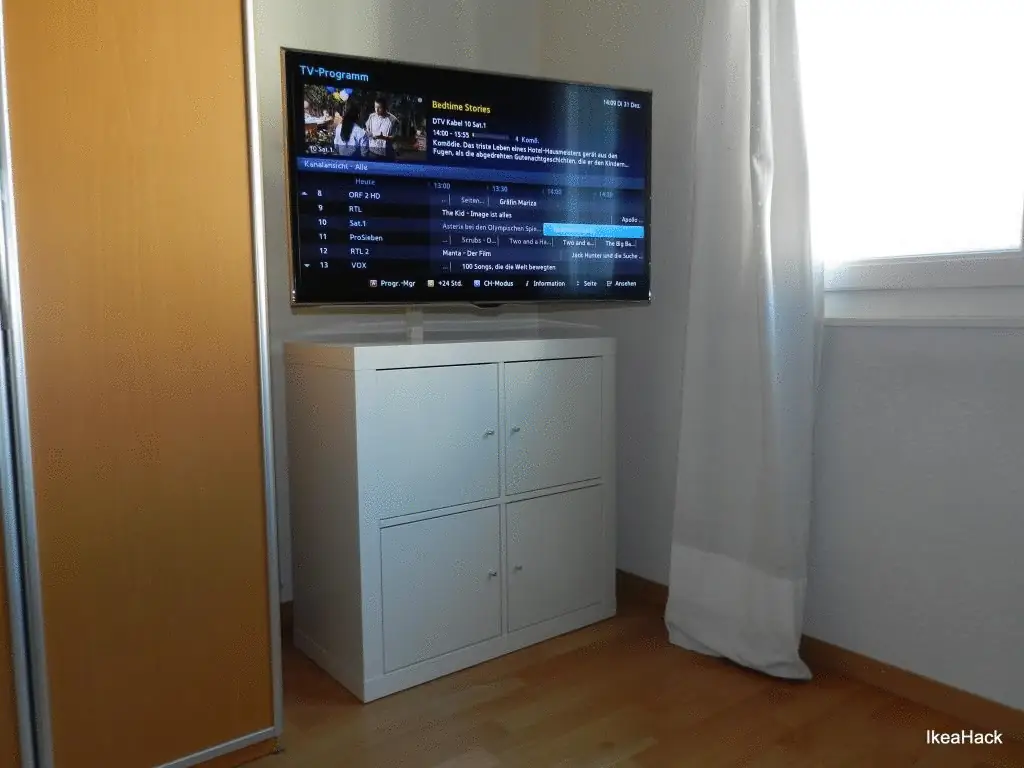

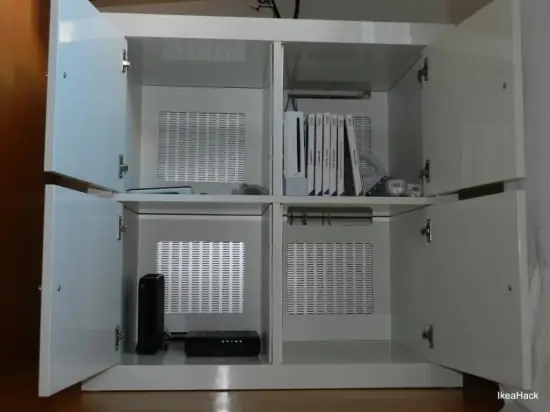

Здесь продукт в окончательном виде. Эта установка используется уже довольно давно, и вентиляции оказалось более чем достаточно.
Увидеть его в действии, нажав на следующую картинку?
Спасибо за чтение.
