Недостатки замыкания на землю в коммерческих системах пожарной сигнализации трудно найти. Электрическая ошибка заземления - это непреднамеренное заземление электрического провода. Это случайное заземление вызывает утечку тока, что означает, что устройства на поврежденной цепи могут вообще не работать или могут ложно сигнализировать о состоянии тревоги. Большинство панелей управления пожарной сигнализацией могут предупреждать о наличии замыкания на землю, но не могут сказать, где это, поэтому техническим специалистам приходится использовать мультиметр, чтобы точно определить неисправность.

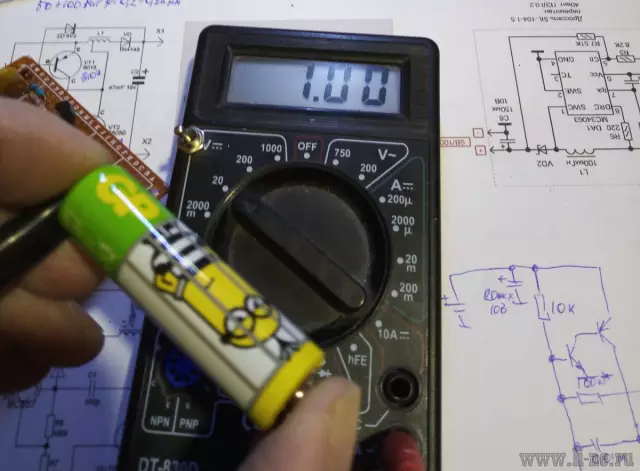

Мультиметр может обнаруживать замыкания на землю в цепях пожарной сигнализации.
Положительный и отрицательный
Замыкание на положительную или горячую сторону цепи обычно приводит к короткому замыканию и немедленному отключению автоматического выключателя. Неисправность заземления на отрицательной или нейтральной стороне не обязательно замыкает цепь. Вместо этого он может слить достаточно электроэнергии, чтобы вызвать нечетные и прерывистые проблемы с цепью. Отрицательная ошибка замыкания на землю может также электрически активировать светильники и места, которые никогда не предназначались для передачи энергии, создавая опасность удара для любого, кто касается горячей точки.
Подозрительные круги
Охота на замыкание на землю - это процесс устранения. Во-первых, отсоедините все провода цепи сигнализации от главной панели управления. Каждая схема будет иметь два, три или четыре провода. Отсоедините все провода. Это должно привести к сбросу индикатора сбоя заземления панели. Подключите одну из схем и подождите 60 секунд, чтобы проверить, включен ли индикатор замыкания на землю. Если он остается выключенным, подключите следующую цепь. Повторяйте, пока не найдете схему, которая запускает индикатор замыкания на землю панели. Это твой подозреваемый. Старая сигнализация может иметь более одного замыкания на землю. Отключите подозрительную цепь еще раз и отметьте ее. Продолжайте повторное подключение остальных схем, пытаясь проверить, продолжает ли индикатор замыкания на землю снова.
Тестирование мультиметра
Убедитесь, что все провода подозрительной цепи отсоединены от основной панели. Выньте свой мультиметр и установите его на омы. Это символ, который выглядит как подкова. Используйте самую низкую настройку ом. Прикоснитесь к черному выводу мультиметра к заземленной металлической поверхности и прикоснитесь к красному выводу к каждому проводу цепи. Показание счетчика бесконечности, OL, Open Loop или иглы, которая остается на всем пути слева от шкалы, указывает на разомкнутую цепь без пути к земле. Это означает, что провод в порядке. Любое другое чтение на счетчике указывает на случайный путь к земле где-то вдоль этого провода.
Охота с метром
Теперь, когда вы нашли неисправный проводник, ваш следующий шаг - физически проверить этот провод по всей цепи. Возьмите свой измерительный прибор и опустите цепь на первое устройство. Отсоедините провод сбоку от устройства, расположенного «вниз по течению» от основной панели сигнализации, и проверьте провод с помощью счетчика. Если счетчик по-прежнему показывает замыкание на землю, проблема идет дальше провода. Перейдите к следующему устройству на цепи, отсоедините его по обратной стороне и проверьте снова. Повторяйте, пока не найдете неисправный сегмент. Внимательно осмотрите этот сегмент, пока не найдете оголенный провод, пробитую изоляцию, перекрестное соединение, корродированное соединение или неисправное устройство, вызывающее ошибку заземления.
