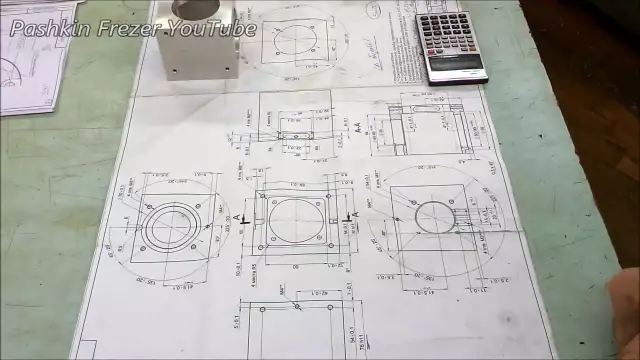

Архитекторы и инженеры общаются с строительными профессиями в виде планов строительства и технических условий. Чтение чертежей - это умение, которое улучшается при каждом воздействии графического языка. Чертежи сопровождаются письменными спецификациями. В зависимости от размера проекта спецификации могут быть отдельными документами или содержатся в виде примечаний на чертеже. Обратите внимание, что, когда чертежи противоречат письменным спецификациям, спецификации переопределяют чертежи. Чтение планов строительства в сочетании с письменными спецификациями дает четкое представление о конкретной части структуры и связанной с ней работе.
Чертежи не убираются до завершения строительства.
Шаг 1
Ознакомьтесь с руководством по составлению чертежей для обозначения символов, особенно символов для бетона, гравия, грунта и армированных стальных стержней и сварной сетки. Ознакомьтесь с линейными соглашениями, включая линейный вес, пунктирные и скрытые строки и строки, показывающие размеры.
Шаг 2
Сначала изучите раздел общих условий в письменных спецификациях и обратите внимание на области ответственности и особые проблемы, связанные со строительством. Выделите точки потенциального конфликта или путаницы.
Шаг 3
Найдите планы, в которых изложены конкретные структуры и связанные с ними работы, такие как планы работы на местах и фундаменты. Организуйте план, высоту и разрез и детализированные чертежи для упрощения перекрестных ссылок. Соблюдайте письменные требования.
Шаг 4
Изучите виды планов для горизонтальной информации, такие как макет и размеры. Обратите внимание на эталонные и отделочные фасады, внутренние и наружные дренажные детали и места, где бетонные работы пересекаются с другими профессиями. Изучите дверные и оконные отверстия для мест и размеров. Посмотрите на заметки о армирующей стали.
Шаг 5
Планы перекрестных ссылок с вертикальными, разрезными и подробными чертежами для вертикальной информации. Различать типичные детали - практики, повторяющиеся во время строительства, - и конкретные детали, которые встречаются только один раз.
Шаг 6
Ознакомьтесь с письменными спецификациями для проектирования бетонной смеси, описанием материала подкласса, стандартом качества работы и как выполнить работу. Изучите любые чертежи магазина для изготовления и деталей соединения для специальных работ.
Шаг 7
Сравните наземные условия с планами и отметьте любые расхождения. Перечислите вопросы и замечания и проконсультируйтесь с менеджером проекта для уточнения.
