Мультиметр Fluke 116, предназначенный для специалистов по отоплению и кондиционированию воздуха (HVAC), способен измерять температуру (например, для термопар) и микроампер (uA), а также напряжение, емкость, частоту и сопротивление. Чтобы автоматически загорать горелку (-ы), газовая печь распыляет управляемые струи природного газа по специальному раскаленному металлическому компоненту, заставляя первого спонтанно сжигать. Чтобы определить, когда компонент достаточно горячий, чтобы вызвать горение, печь использует термопарный датчик. Когда температура одного конца термопары (например, наконечник датчика датчика пламени) становится значительно выше, чем напряжение, генерируется напряжение. Это напряжение затем запускает печь для выпуска струй газа.
Тестирование электронных термопар для пропусков газовых горелок
При техническом обслуживании и установке ОВК целью датчика микропары является проверка эффективности датчиков пламени на основе термопар.
Шаг 1

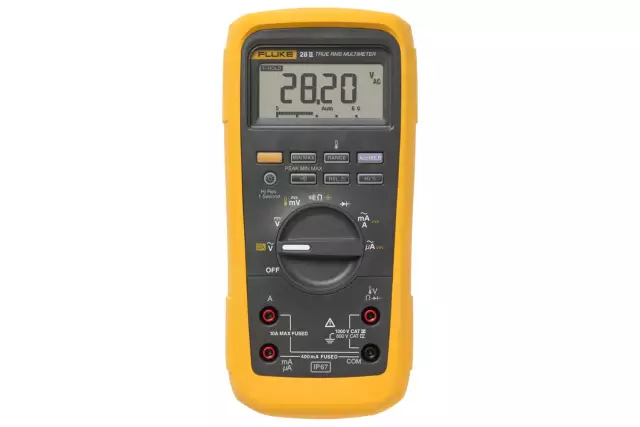

Поверните диск мультиметра до конца, когда белая точка укажет на настройку микроамперсии, которая обозначается желтой синусоидальной волной рядом с буквами «uA», напечатанными белым цветом. Если все сделано правильно, это приведет к появлению букв «uA» в правой части экрана ЖКД.
Шаг 2
Проверьте под символом «uA» на ЖК-дисплее, чтобы убедиться, что мультиметр находится в режиме постоянного тока. Если вы находитесь в режиме переменного тока, нажмите желтую кнопку, чтобы переключиться на постоянный ток.
Шаг 3
Отвинтите пламенную штангу от ее корпуса рядом с горелкой. Примечание: не выполняйте этот шаг до тех пор, пока печь не будет выключена не менее 20 минут.
Шаг 4
Выньте наконечник пламени из корпуса и тщательно нанесите всю его поверхность на бумагу Emery.
Шаг 5
Проследите за трубой пламенного стержня до конца контроллера, в который подключается провод.
Шаг 6
Снимите вилку провода с контроллера.
Шаг 7
Прикрепите красный зонд измерителя Fluke к вилке провода.
Шаг 8
Прикрепите черный датчик измерителя Fluke к розетке контроллера.
Шаг 9
Вверните стержень пламени обратно в его корпус.
Шаг 10
Запустите печь и обратите внимание на показания микроамперсии из термопары пламени, как они отображаются на ЖК-дисплее Fluke 116.
