Термостаты взаимодействуют с блоками ОВК через низковольтную проводку управления. Для каждой функции термостата требуется соответствующий провод, который будет работать от термостата до блока HVAC. В зависимости от того, какой у вас блок ОВК, количество проводов может варьироваться от двух до восьми. Две проводные системы только нагреваются, и, добавляя дополнительные функции, вы добавляете еще один провод для каждого.
Шаг 1
Отключите питание блока HVAC. На боковой панели устройства будет установлен переключатель, который контролирует питание. Поверните его в положение «off».
Шаг 2
Снимите панель доступа на передней панели печи и отложите ее в сторону.
Шаг 3
Ищите панель управления внутри печи. Он будет иметь клеммную колодку, на которой подключается проводка управления низким напряжением. Клеммы на клеммной колодке, скорее всего, будут «R, Y, W, G и C.» Если ваша печь имеет охлаждение или нагрев второй ступени, у вас могут быть «Y2 и W2». Провода на плате управления печи будут подключены к тем же маркированным клеммам на термостате.
Шаг 4

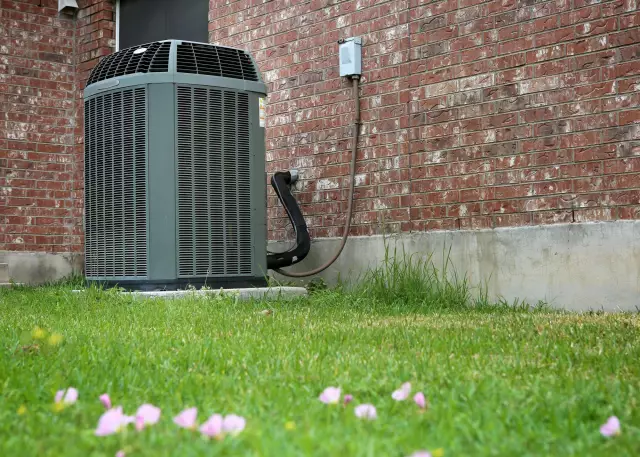

Посмотрите и обратите внимание, какие провода идут на какие терминалы. Терминалы, которые управляют нагревом, являются «R и W». Терминал «R» является клеммой питания и обычно имеет красный провод, подключенный к нему. Терминал «W» является клеммой нагрева и обычно имеет белый провод, соединенный с ним. Терминалы, которые управляют охлаждением, являются «Y и C.» Если у вас есть кондиционер, вы заметите, что к ним подключены два провода, которые поступают на ваш внешний конденсационный блок. Также будет провод, идущий от терминала «Y» к термостату, и он обычно окрашивается в желтый цвет. Если ваш термостат использует питание от печи, черный провод будет работать от терминала «C» до термостата. Терминал «G» управляет вентилятором вентилятора печи, который может работать отдельно от термостата от системы отопления и охлаждения. Провод, который обычно подключается к этому, представляет собой зеленый провод.
Шаг 5
Проверьте, есть ли в вашей системе дополнительные терминалы «Y2 и W2». Эти терминалы существуют, если ваша печь или кондиционер имеют «вторую ступень» нагрева или охлаждения. То, что они делают, позволяет печи или кондиционера сначала включать низкую настройку, чтобы увидеть, может ли она соответствовать требованиям отопления или охлаждения. Если по истечении определенного времени требования к температуре не будут выполнены, печь начнет подниматься до более высокой настройки, чтобы закончить нагрев или охлаждение. Для тепла второй ступени используется клемма «W2», и это обычно связано с коричневым проводом от платы управления печи до термостата. Для охлаждения второй ступени используется клемма «Y2» и соединена с голубым проводом от платы управления печи до термостата.
Шаг 6
Включите панель доступа устройства после идентификации всех проводов термостата.
Шаг 7
Включите питание устройства HVAC.
