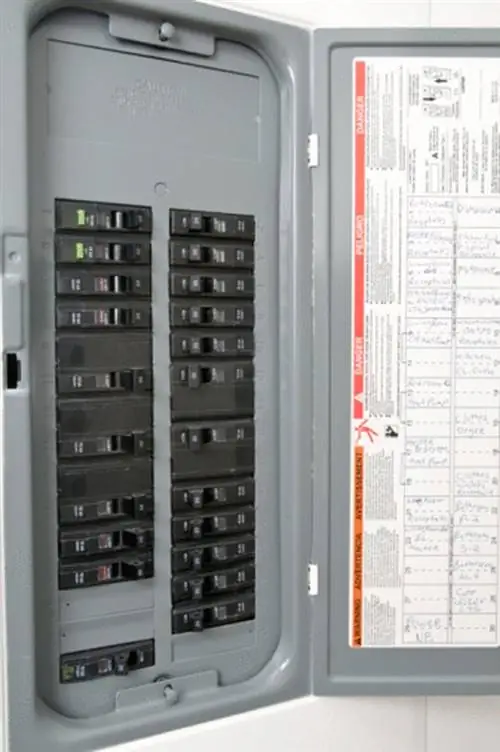

Когда панель выключателя перегружена цепями, может потребоваться установка вспомогательной панели. Эта подпанель фактически становится еще одной цепью в панели главного выключателя. Привязать этот второй блок выключателей к электрической схеме дома так же просто, как добавить еще один выключатель к главной панели. Пока новая схема подключена так, чтобы нести достаточное количество усилителей для питания всех цепей, которые будут в нее установлены, это отличный способ добавить новую гибкость старой плате.
Шаг 1
Установите вспомогательную панель либо рядом с коробкой главного выключателя, либо в удаленном месте рядом с местом установки новых цепей. Снимите крышку с новой коробки, отвернув винты, которые ее держат. С помощью шурупов и беспроводного электрического шуруповерта прикрепите коробку вспомогательной панели к стене на высоте 4-5 футов от пола.
Шаг 2
С помощью инструмента для зачистки проводов снимите примерно один фут внешней изоляции с провода 8/3. Вы захотите использовать толстый провод для этой коробки, чтобы он мог нести дополнительные усилители, необходимые для нескольких цепей. Вставьте провод в субпанель через отверстие в верхней части коробки. Отделите внутренние провода и используйте инструмент для зачистки проводов, чтобы снять один дюйм покрытия с концов проводов.
Шаг 3
Вставьте концы белого и оголенного провода в отверстия в верхней части нейтральной шины. Используйте отвертку, чтобы затянуть винты, удерживающие провода. Концы черных проводов входят в отверстия главного выключателя или наконечники, если в этой коробке нет главного выключателя. Надежно закрепите провода.
Шаг 4
Протяните провод от вспомогательной панели обратно к панели главного выключателя. Выключите главный выключатель. Используйте кусачки, чтобы обрезать проволоку так, чтобы она была примерно на фут длиннее, чем необходимо. С помощью инструментов для зачистки проводов снимите внешнюю и внутреннюю изоляцию таким же образом, как и для субпанели. С помощью отвертки снимите крышку с панели главного выключателя.
Шаг 5
Вставьте провод в коробку главного выключателя через отверстие сбоку коробки. Используя выключатель на 50 ампер 240 вольт, вставьте черные провода в выключатель и закрепите их, затянув винты. Подсоедините выключатель к силовой шине рядом с остальными выключателями в панели. Прикрепите белый и неизолированный провод к нейтральной полосе так же, как и в подпанели.
Шаг 6
Замените крышки на обеих коробках и установите винты, чтобы прикрепить их к коробкам. Включите главный выключатель, чтобы восстановить питание системы. Не включайте выключатель на подпанель, пока не завершите установку цепей, которыми он будет управлять.
