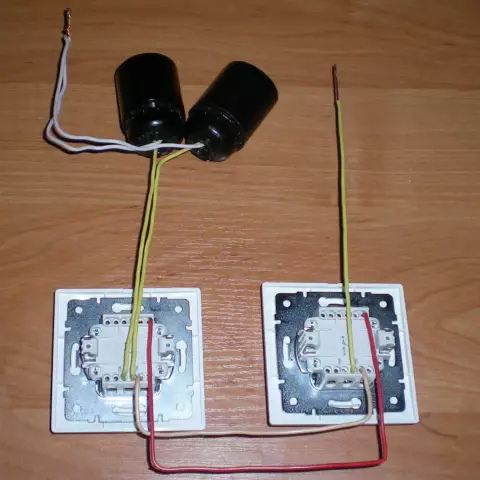

Терминология, используемая для проводки выключателя жилых помещений, может быть запутанной. В Северной Америке двухсторонний настенный выключатель представляет собой однополюсный однотактный переключатель - другими словами, простой переключатель включения-выключения. В Европе, однако, двухпозиционный переключатель представляет собой однополюсный двухпозиционный переключатель, способный подключаться к одному из них, чтобы подключить светильник из двух разных мест. В Северной Америке этот тип коммутатора известен как трехходовой переключатель.
В Северной Америке двухпозиционный переключатель является обычным выключателем.
Двусторонняя Vs. Трехходовой
В этом нет никаких сомнений - когда дело доходит до выключателей света, европейская терминология более интуитивно понятна. Североамериканские электрики не обязательно согласны с тем, почему вы вызываете каждый коммутатор в паре, которая питает один световой прибор «трехсторонним» переключателем, но одно предложение состоит в том, что в трехходовой цепи электричество может перемещаться по трем разные пути. Это может быть тайное, но это терминология, используемая Национальным электрическим кодексом. Итак, что касается электропроводки в Северной Америке, двухпозиционный переключатель - это простой выключатель, и он обычно является единственным переключателем в цепи.
Основы двухсторонней коммутации
Двунаправленные переключатели света являются одними из самых простых электрических устройств для проводки; вам нужен кабель цепи с горячим, нейтральным и заземляющим проводом и кабель для исходящего светильника с теми же тремя проводами. Коммутатор имеет два латунных контакта, к которым вы подключаете горячие провода и большую зеленую клемму заземления для подключения косички для заземляющих проводов. Общий принцип проводки заключается в том, чтобы вставить переключатель в горячую ногу цепи и обходить выключатель нейтральной ножкой, сращивая белые провода вместе. Прокрутите белые провода вместе с плоскогубцами и закрутите проволочную крышку.
Заземлите выключатель, подключив оголенные провода заземления, которые не обернуты белым или черным пластиком, к зеленому заземляющему терминалу через косичку. Косичка, 6-дюймовая длина оголенной медной проволоки, соединяет винт заземления с проводами заземления, все три провода удерживаются проволочной гайкой. Вы также можете обжимать провода вместе с медным обжимным разъемом. После завершения установки включите выключатель и проверьте выключатель.
Размещение коммутатора в цепи
Световой выключатель может находиться в начале цепи, то есть между прибором и панелью, или в конце цепи. Он также может быть помещен между двумя или более приспособлениями, которые он контролирует. Когда переключатель находится между приборами, он помогает нарисовать схему схемы перед проведением проводки, чтобы помочь вам понять путь, который потребляет электричество. В проводке с промежуточным контуром вам иногда приходится использовать один из белых проводов в распределительном ящике как горячий провод. Когда это необходимо, необходимо идентифицировать белый провод как горячий, обернув вокруг него черную ленту. Это предотвращает путаницу и несчастные случаи.
Замена коммутатора
Поскольку горячие терминалы на двухпозиционном переключателе взаимозаменяемы, вам обычно не нужно беспокоиться об идентификации черных проводов при замене старого коммутатора на новый. Просто выключите выключатель, проверьте коробку с помощью бесконтактного измерителя цепи, отцепите провода от старого переключателя и подключите их к новому - любой провод может проходить через любой терминал. Замена переключателя не требует отсоединения белых проводов друг от друга, но вам придется заземлить новый переключатель, снова подключив провода заземления к зеленой клемме заземления через косичку.
По завершении свопа включите выключатель и проверьте коммутатор.
