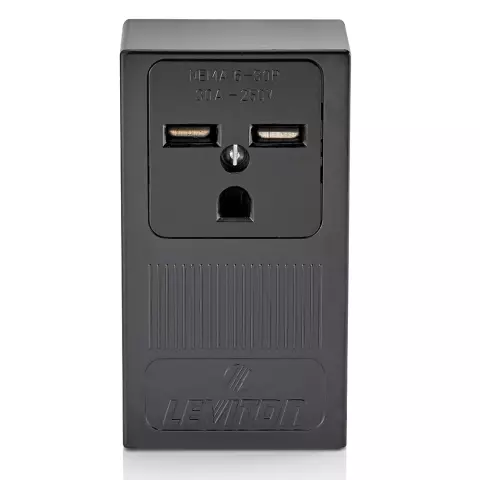

Многие кондиционеры на окнах, воздушные компрессоры и жилые сварщики подключаются к Nema 6-30R. Nema 6-30R подключается к 240-вольтовой 30-амперной электрической цепи с трехжильным проводом 10 или более. Две проводные линии подают электричество на Nema 6-30R, а третий обеспечивает заземление. A Nema 6-30R имеет два прямых горизонтально выровненных зубца над земным зубцом. Выпрямители с горизонтальной ориентацией обеспечивают напряжение. Стандартная настенная электрическая коробка вмещает один Nema 6-30R, и только одно устройство может подключаться к нему за раз.
Шаг 1
Выключите автоматический выключатель розетки Nema 6-30R. Автоматический выключатель, который управляет Nema 6-30R, должен иметь 30-амперный рейтинг.
Шаг 2
Удалите 1/2 дюйма покрытия из каждого изолированного провода в электрической коробке розетки. В большинстве случаев два из трех проводов используют изолированное покрытие, но в некоторых случаях все три провода имеют изоляционное покрытие.
Шаг 3
Осмотрите спину Nema 6-30R. На трехпроводных клеммах используются щелевые винты, расположенные на задней стороне корпуса, чтобы закрепить провода на месте. Каждый провод входит в выходное отверстие через отверстия в боковой части корпуса выходного отверстия, расположенные под каждым концевым винтом. Два проводных контакта обращены к нижней части розетки, а третий - к верхней части.
Шаг 4
Ослабьте крепежные винты Nema 6-30R с помощью отвертки с плоской головкой. Не удаляйте винты.
Шаг 5
Надавите на конец провода заземления, либо неизолированный провод, либо провод с зеленой изоляцией, в одно отверстие, расположенное в верхней части корпуса. Затяните винт плоской отверткой.
Шаг 6
Вставьте черный провод в нижнее правое отверстие корпуса Nema 6-30R. Затяните крепежный винт с помощью отвертки с плоской головкой.
Шаг 7
Вставьте белый провод в отверстие для подъема корпуса корпуса Nema 6-30R. Затяните крепежный винт с помощью отвертки с плоской головкой.
