Однофазные двигатели используются для питания всего: от вентиляторов до магазина до кондиционеров. Жилая мощность обычно составляет 110-120 вольт или 220-240 вольт. Проводка двигателя на 230 вольт аналогична проводке 220 или 240 вольт. Некоторые двигатели обеспечивают как 120-вольтовую, так и 240-вольтовую проводку, обеспечивая комбинацию проводов для этого. Перед началом проводки убедитесь, что вы выбрали правильную конфигурацию проводки.
Электрические однофазные двигатели имеют много применений.
Электроснабжение с двойным напряжением
Шаг 1
Прочтите заводскую табличку на двигателе и убедитесь, что это двигатель с двумя напряжениями. Он будет указывать два напряжения, один высокий и один низкий. Высокое напряжение будет составлять 200 вольт или более; низкое напряжение будет составлять 125 вольт или меньше.
Шаг 2

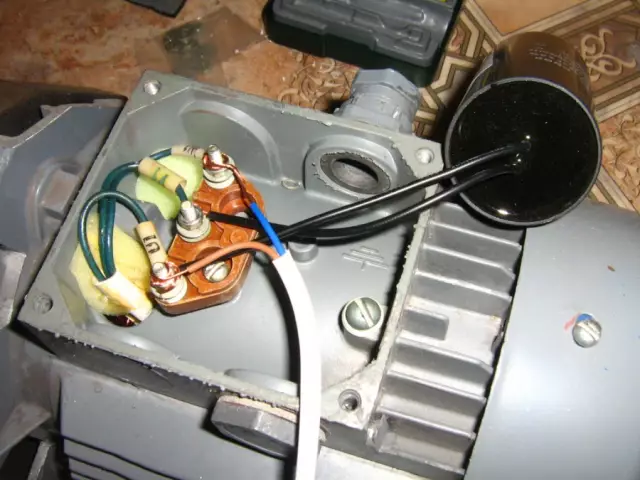

Откройте крышку монтажного блока, сняв винты и убедитесь, что в коробке имеется четыре провода для подключения двигателя. Посмотрите на нижнюю часть крышки для электрической схемы, которая указывает, какие провода используются для подключения двигателя на 240 вольт. На электрической схеме показано, что два провода двигателя соединены вместе для подключения 240 вольт.
Шаг 3
Подключите провод заземления от переключателя к клемме заземления в монтажной коробке. Клемма заземления должна быть зеленого винта или, возможно, зеленого провода. Разделите концы проволоки стрипом и закрепите их вместе с проволочной гайкой. Для подключения клемм заземления ослабьте зеленый винт заземления и оберните вокруг него зеленый провод заземления. Затяните зеленый винт заземления.
Шаг 4
Соедините два провода в монтажной коробке вместе, как указано в электрической схеме для подключения 240 вольт. Если необходимо, слейте концы проводов и закрутите проволочную гайку на пару проводов.
Шаг 5
Подключите два горячих провода, идущих от переключателя, к оставшимся двум проводам двигателя с помощью проволочных гаек. Разделите концы проводов и соедините один входящий провод с одним проводом двигателя. Повторите процесс для второго входящего провода и провода двигателя.
Электроснабжение с одним напряжением
Шаг 1
Прочтите заводскую табличку двигателя и убедитесь, что это однонаправленный двигатель мощностью более 200 вольт.
Шаг 2
Откройте проводку двигателя, сняв винты и осмотрев провода. Вы должны увидеть два черных провода и зеленый провод или зеленый заземляющий терминал. Посмотрите на крышку проводной коробки для электрической схемы. Оба провода на схеме должны быть обозначены как «Нагрузка».
Шаг 3
Подключите входящий провод заземления к клемме заземления или провод заземления. Разделите оба провода и соедините их вместе с проволочной гайкой. Или ослабьте зеленый винт заземления, оберните вокруг него зеленый провод заземления и затяните винт.
Шаг 4
Соедините два входящих горячих провода от переключателя, по одному на каждый провод «Нагрузка». Разделите провода и соедините их с проволочными гайками.
