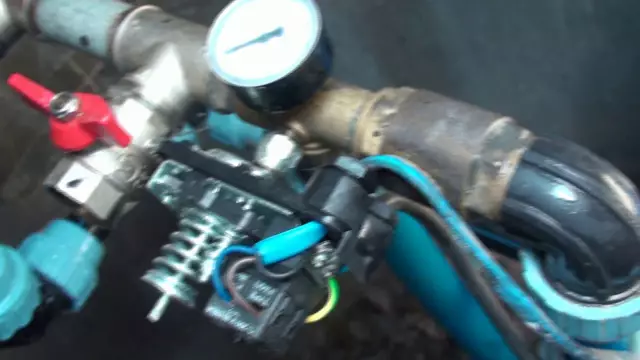

Датчики давления воды в системах скважин контролируют количество воды, подаваемой в резервуар системы. Когда резервуар заполнен, в нем увеличивается давление воды. Когда резервуар достигает своего пикового давления, обычно при 60 фунтах на квадратный дюйм, переключатель отключает электроэнергию до водяного насоса. При использовании воды давление в баке уменьшается. Когда давление падает до 40 фунтов на квадратный дюйм, переключатель активирует цепь насоса, и цикл повторяется. Благодаря базовым электрическим знаниям вы можете подключить реле давления с помощью нескольких инструментов и материалов.
Шаг 1
Отключите электропитание от схемы колодца на главной панели. Тег или иначе отметьте выключатель, чтобы указать, что питание должно оставаться выключенным, пока вы его не восстановите.
Шаг 2
Снимите стопорную гайку крышки с верхней части реле давления с помощью комбинированных плоскогубцев. Поднимите крышку прямо от переключателя и отложите в сторону.
Шаг 3
Ослабьте все винты на клеммной колодке реле давления с помощью отвертки. Поверните винты в направлении против часовой стрелки, однако не удаляйте винты с шины. Шинные терминалы обозначены T1, T2, L1 и L2.
Шаг 4
Протестируйте проводку с основной панели с помощью тестера напряжения, чтобы убедиться в отсутствии питания.
Шаг 5
Установите кабельный зажим в каждое из двух отверстий, предусмотренных для них на реле давления. Затяните зажимную гайку комбинированными плоскогубцами.
Шаг 6
Отрежьте четыре дюйма обшивки от проводки главной панели и проводки насоса с помощью ножа.
Шаг 7
Стрите 1/2 дюйма изоляции от каждого черного провода и белого провода.
Шаг 8
Вставьте провода с главной панели в зажим для кабеля на стороне, ближайшей к клемме L1. Провода от насоса вставляются в зажим с другой стороны.
Шаг 9
Потяните проводку через кабельные зажимы до оболочки. Затяните зажимы плотно, убедившись, что давление зажима находится на оболочке, а не на отдельных проводах.
Шаг 10
Подключите черный провод от скважинного насоса к клемме T1 на шине реле давления. Затяните клеммный винт, поворачивая отвертку по часовой стрелке.
Шаг 11
Подключите белый провод от скважинного насоса к клемме T2 на шине реле давления. Затяните клеммный винт.
Шаг 12
Подключите черный провод от главной электрической панели к клемме с маркировкой L1. Затяните клеммный винт.
Шаг 13
Подключите белый провод от главной электрической панели к клемме с маркировкой L2. Затяните клеммный винт.
Шаг 14
Соедините оголенный медный провод заземления от основной панели и заземление от насоса до зеленого заземляющего штыря, расположенного на основании реле давления. Затяните винт заземления.
Шаг 15
Замените крышку реле давления и затяните стопорную гайку отверткой.
Шаг 16
Удалите метку и восстановите мощность в схеме скважины.
