Весна здесь, и многие домовладельцы думают о строительстве хранилищ для хранения садового инвентаря. Многие из более осведомленных мастеров-профессионалов будут строить свой сарай с нуля, а менее осведомленные DIYers будут покупать сборный сарай и собирать его на месте. Единственное, чего не хватает даже сборным комплектам сараев, это проводка для света и розетки. Подключение небольшого хранилища не является крупным электрическим проектом, но вам нужно будет «вытащить» разрешение и провести все необходимые электрические проверки, проводимые Органом, имеющим юрисдикцию (AHJ.)
Электрический выход, установленный на пэгборде
Шаг 1
Приобретите разрешение на электропроводку от AHJ. Не запускайте этот проект до тех пор, пока не получите разрешение на проводку и не опубликуйте его прямо на сарае.
Шаг 2
Разместите маршрут, по которому кабель подземного фидера (UF) будет доставлен с панели главного выключателя обслуживания в сарай. Управляйте мачтами в земле кувалдой и присоединяйте их вместе с шнуром Мейсона. Это будет держать вашу траншею прямо. Выкопайте траншею глубиной не менее 24 дюймов на таблицу 300-5 Национального электрического кода (NEC).
Шаг 3
Просверлите 1 1/4-дюймовые отверстия, где кабель войдет в сарай и где он войдет в дом. Вставьте эти отверстия с длиной 1-дюймового ПВХ-кабеля, чтобы защитить кабель от повреждений. Это требуется NEC. Как только кабель будет установлен, вы запечатываете эти длины трубопровода пеной для пены, чтобы предотвратить проникновение влаги в здания.
Шаг 4
Проложите кабель типа UF из дома в сарай. На конце дома вырезать кабель достаточно долго, чтобы добраться до главной сервисной панели. Проложите кабель вдоль боковой части балок перекрытия или перпендикулярно к основанию пола, пропустив его через просверленные отверстия. Просверлите 3/4-дюймовые отверстия так, чтобы ближний край отверстий находился на расстоянии не менее 1 1/4 дюйма от ближайшего края пола. Не устанавливайте кабель в сервисной панели.
Шаг 5
На навесном конце кабеля закрепите 4-дюймовую квадратную распределительную коробку как можно ближе к точке входа. Вставьте UF-кабель в распределительную коробку по крайней мере на 6 дюймов на требования NEC. Устанавливайте устройства розетки равномерно вокруг сарая. Для навеса на 12 футов на 14 футов сначала на расстоянии 6 футов от двери и остальных емкостей с интервалом в 12 футов. Так как это сарай, установите их на высоте 48 дюймов над полом.
Шаг 6
Установите блок устройства для выключателя света на 48 дюймов над полом напротив откидной стороны двери. Установите крышку освещения как можно ближе к центру потолка.
Шаг 7
Длина маршрута 12/2 w / Gr. ROMEX® от соединительной коробки до первой коробки устройства для емкостей. Прокладывайте секции ROMEX® между каждым из ящиков устройства для емкостей. Вставьте концы кабелей не менее 6 дюймов в коробки.
Шаг 8
Длина маршрута ROMEX® из соединительной коробки в коробку переключателя и сформируйте переключатель в коробку для выпуска света.
Шаг 9
Во всех коробках снимите внешнюю оболочку кабеля с помощью бритвенного ножа, чтобы не повредить изоляцию на отдельных проводах. Удалите 1-дюймовую изоляцию с помощью стрипов для проволоки с концов изолированных проводников.
Шаг 10
Составьте все сращивания в распределительной коробке. Удерживайте обезжиренные концы всех черных проводов рядом друг с другом и плотно скрутите их по часовой стрелке с помощью плоскогубцев Lineman. После скручивания проводов вместе наденьте проволочную гайку. Следите за тем, чтобы не было обнаженной меди за пределами гайки. При необходимости снимите проволочную гайку и отрегулируйте закрутку до тех пор, пока не обнажится медь без внешней гайки. Повторите для белого провода.
Шаг 11
Соедините оголенный медный заземляющий провод вместе с 6-дюймовым голым медным косичком. Bond; соедините, проложили провода заземления к металлическому ящику со свободным концом косички. Сделайте петлю в конце косички с помощью плоскогубцев с игольным ножом и поместите ее по часовой стрелке под зеленый винт заземления коробки. Не закрывайте эту коробку до осмотра.
Шаг 12
Сделайте петли на концах всех других разделенных изолированных проводов для сосудов и переключателей. Во всех коробках устройства делаются два шлема с косичками с оголенными проводами заземления и соединяют один из косичек с коробами заземляющими винтами.
Шаг 13
Подключите каждый из емкостей следующим образом. Подсоедините черные провода к латунным винтам, белые провода к серебристым винтам и оголенные штыри заземления к зеленым винтам заземления. Не устанавливайте сосуды в коробках до тех пор, пока не осмотрите их.
Шаг 14
Соедините оба черных провода в распределительной коробке с латунными винтами на переключателе. Соедините два белых провода вместе и подключите оголенные провода заземления к коробке и к переключателю так же, как и для сосудов. Оставьте выключатель висеть проводами до первого осмотра.
Шаг 15

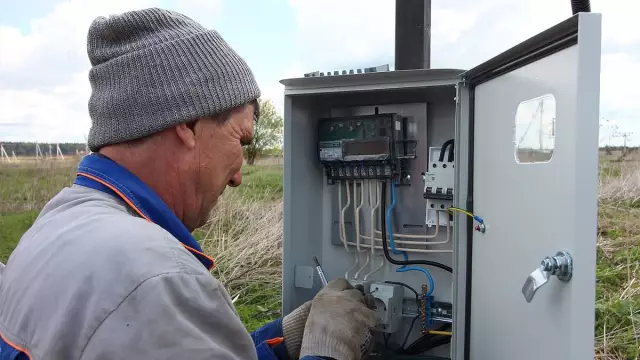

Выключите главный выключатель и снимите крышку с сервисной панели. Установите выключатель GFCI. В зависимости от вашей панели этот выключатель может просто защелкнуться на месте, или он может быть закреплен на барах Buss винтом. Разверните безымянный штифт выключателя выключателя и закрепите обезжиренный конец под нажимным винтом на нейтральном стержне панели.
Шаг 16
Установите кабель в панель. Подсоедините провод черной цепи к латунному винту на выключателе и подключите белый контур к серебряному винту на выключателе. Соедините оголенный медный заземляющий провод с заземляющим стержнем панели. Когда новый выключатель находится в выключенном положении, включите главный выключатель. Не закрывайте панель.
Шаг 17
Призыв к грубой проверке.
Шаг 18
Установите сосуды и включите коробки. Установите накладные пластины. Установите осветительную арматуру, прикрепив ее к коробке и соединяя белые, черные и заземляющие провода вместе. Призовите к окончательной проверке.
