Emerson Electric Co. производит марку терморегуляторов White-Rodgers. Термостат теплового насоса White-Rodgers позволяет пользователю переключаться между источником тепла на основе хладагента и источником аварийного электронагрева. Жилые тепловые насосные системы стоят от 30 до 40 процентов меньше, чем обычные электрические системы с тепловой полосой. Низковольтные провода термостата теплового насоса питают как внутренние, так и внешние кондиционеры при использовании хладагента в качестве источника тепла. При настройке на аварийную настройку тепла провода термостата теплового насоса подают питание только внутреннему устройству.

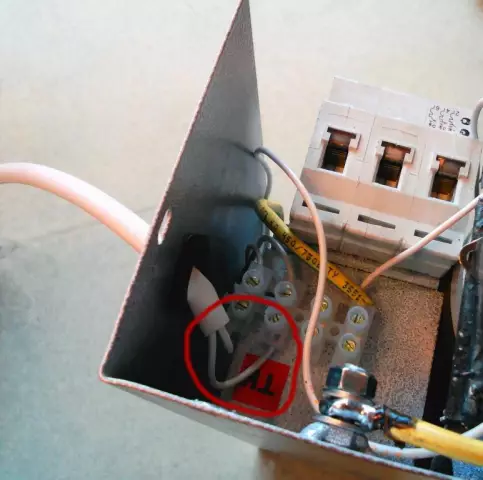

Термостат White-Rodgers управляет работой внешнего блока.
Шаг 1
Выключите автоматический выключатель или отсоедините предохранитель, который управляет внутренним блоком системы теплового насоса. В правильном автоматическом выключателе или предохранителе используется метка «Печь» или «Воздушный манипулятор». Выключатель или предохранитель с надписью «Тепловой насос» или «Кондиционер» управляют внешним блоком.
Шаг 2
Отделите провода термостата, выходящие из стены. Стримите 1/4 дюйма от каждого провода с помощью стрипов. Держите концы провода прямо.
Шаг 3
Вставьте красный провод в клемму «R» с помощью плоскогубцев с иглой. Затяните клеммный винт с помощью шлицевой отвертки. Этот провод подает электричество на термостат из трансформатора.
Шаг 4
Вставьте оранжевый провод в «B» с помощью плоскогубцев с иглой. Затяните винт с помощью щелевой отвертки. Этот терминал подключается к первичной ступени отопления и включает реверсивный клапан наружного блока. Реверсивный клапан определяет направление потока хладагента.
Шаг 5
Вставьте белый провод в клемму «W» или «Aux» с помощью плоскогубцев с иглой. Затяните винт с помощью щелевой отвертки. Этот терминал подключается к каскаду аварийного нагрева, который использует электрическую полосу нагрева для нагрева. Некоторые модели используют «Aux» вместо «W» для аварийного нагрева.
Шаг 6
Вставьте желтый провод в гнездо «Y» с помощью плоскогубцев с иглой. Затяните винт с помощью щелевой отвертки. Этот терминал управляет ступенью охлаждения.
Шаг 7
Вставьте зеленый провод в гнездо «G» с помощью плоскогубцев с иглой. Затяните винт с помощью щелевой отвертки. Этот терминал управляет двигателем вентилятора внутреннего блока.
Шаг 8
Вставьте черный или серый цвет в гнездо «C» с помощью плоскогубцев с иглой. Затяните винт с помощью щелевой отвертки. Этот терминал обеспечивает общую ногу, иногда называемую нейтральной, к термостату. Термостат нуждается в этом проводе для завершения схемы цифрового считывания. Термостаты ртути не используют этот провод.
Шаг 9
Наденьте провод светло-голубого цвета на клемму «L», если она имеется, с плоскогубцами с иглой. Затяните винт с помощью щелевой отвертки. Опциональная клемма «L» управляет индикатором неисправности термостата.
Шаг 10
Вставьте розовую проволоку в клемму «O», если она имеется, с плоскогубцами с иглой. Затяните винт с помощью щелевой отвертки. Этот терминал передает мощность реверсивному клапану в течение цикла охлаждения, и большинство производителей тепловых насосов не используют его. Схема подключения воздухоочистителя указывает, работает ли реверсивный клапан во время цикла нагрева или охлаждения.
