Трехфазные электродвигатели используют три разных электрических ножки с задержкой 1/3 цикла между ними. Для использования трехфазного электричества двигателю нужны обмотки, расположенные на расстоянии 120 градусов друг от друга. Большой размер и высокий пусковой момент трехфазного двигателя обычно ограничивают его использование в промышленных условиях. Стартер запускается непосредственно к клеммам провода двигателя. У пускателей есть набор контакторов. Когда выключатель двигателя включен, напряжение течет через катушку контактора, создавая магнитное поле. Это магнитное поле натягивает точки контактора, позволяя электричеству течь к обмоткам двигателя.
Трехфазные двигатели используют стартеры из-за их высокого пускового момента.
Шаг 1

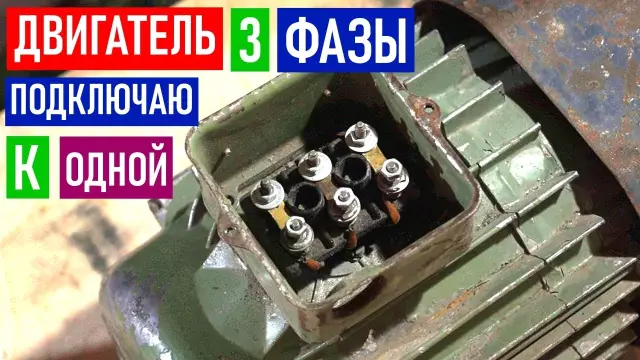

Проверьте схему подключения трехфазного электродвигателя. Определите терминалы двигателя. Терминалы будут обозначены как «T1», «T2» и «T3».
Шаг 2
Изучите схему подключения стартера и определите его провода. Стартер будет иметь провода с надписью «T1», «T2», «T3», «L1», «L2», «L3» и два провода проводов с надписью «S1» и «S2».
Шаг 3
Осмотрите трехфазный блок разъема питания. В разъединительной коробке будут клеммы с надписью «L1», «L2» и «L3». Трехфазный блок разъемов действует как большой автоматический выключатель. Убедитесь, что переключатель отключен в положении «Выкл.».
Шаг 4
Проверьте проводные клеммы выключателя. В некоторых случаях проводные терминалы будут иметь метки. Если нет, то переключатель имеет сменные клеммы.
Шаг 5
Вставьте провода выключателя стартера в проводные клеммы выключателя и затяните винты клемм плоской отверткой. Если переключатель имеет идентификационные метки, поместите правильный пусковой провод в каждый терминал коммутатора, обозначенный как «S1» и «S2». Часто переключатель работает на низковольтном сигнале со сменными проводными соединениями.
Шаг 6
Вставьте клеммы клемм «T» стартера в клеммы «T» трехфазного двигателя и затяните винты клемм плоской отверткой. Убедитесь, что провод «T1» подключается к терминалу «T1», провод «T2» подключается к терминалу «T2», а провод «T3» подключается к терминалу «T3». Эти провода не взаимозаменяемы.
Шаг 7
Вставьте провода «L» стартера в клеммы «L» разъединителя и затяните винты клемм плоской отверткой. Убедитесь, что провод «L1» подключается к терминалу «L1», провод «L2» подключается к терминалу «L2», а провод «L3» подключается к терминалу «L3». Эти провода также не взаимозаменяемы.
