Трехфазные световые переключатели управляют мощностью трехфазных электрических устройств. Как правило, переключатели используются для управления специальным трехфазным освещением и малыми электродвигателями. Трехфазная мощность обычно используется в промышленных установках, а не в домашних электрических системах. Маркировка на трехфазных переключателях очень специфична и должна соблюдаться для правильной работы с подключенными устройствами, особенно с электродвигателями. Национальный электрический кодекс (NEC) регулирует все методы проводки, а статья 430 предназначена для всех трехфазных двигателей.
Шаг 1
Отключите все трехфазные электропитания к устройству, к которому вы подключаете коммутатор. Это может привести к отключению автоматического выключателя или вытягиванию предохранителей, которые подают питание на устройство.
Шаг 2
Разделите концы проводов, которые должны быть прикреплены к клеммам трехфазного переключателя. Снимите приблизительно ¾ дюйма наружной изоляции, чтобы выявить голую медь.
Шаг 3
Определите провода, идущие от главной электрической панели для трехфазной мощности. Низкое напряжение, 240 вольт, трехфазное электричество обычно идентифицируется тремя проводами, окрашенными в черный, красный и синий. Высоковольтная, 480-вольтовая, трехфазная мощность обозначена коричневыми, оранжевыми и желтыми проводами - по одному - в общей сложности три.
Шаг 4

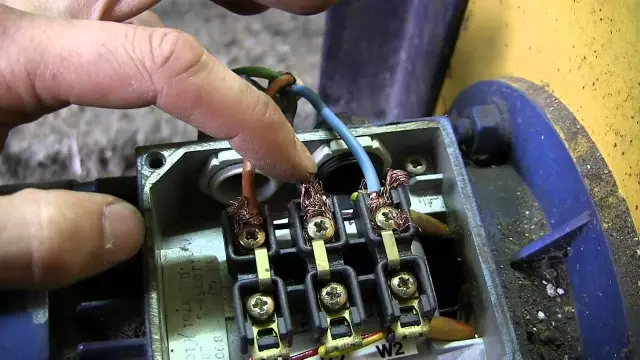

Подключите провода, идущие от главной электрической панели к винтовым клеммам трехфазного выключателя. Низковольтные соединения будут закреплены следующим образом: от черного до L1, от красного до L2 и от синего до L3. Высоковольтные соединения с винтовыми клеммами имеют коричневый цвет до L1, от оранжевого до L2 и от желтого до L3.
Шаг 5
Определите провода, идущие на устройство. Во всех случаях для электропроводки провода обозначены T1, T2 и T3. Провода могут быть того же цвета, что и провода, идущие от электрической панели. Подключите провода, идущие к устройству, к винтовым клеммам на переключателе с маркировкой T1 - T1, T2 - T2 и T3 - T3. Если низковольтные провода не помечены, вы подключаете черный к T1, красный к T2 и синий к T3. Высоковольтные провода устройства от коричневого до Т1, от оранжевого до Т2 и от желтого до Т3.
