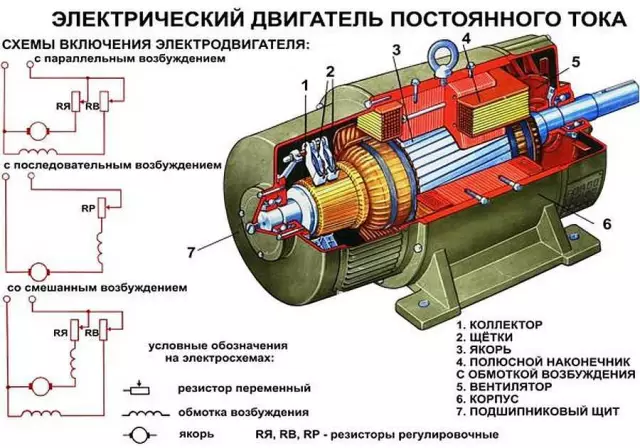

Некоторые высокоэффективные системы кондиционирования воздуха используют воздухоочистители с тремя скоростными вентиляторными двигателями. Провода электродвигателя переменного тока с тремя скоростями подключаются к конденсатору и реле вентилятора на панели управления воздушным манипулятором. Некоторые платы управления запускают двигатель вентилятора с низкой скоростью, а затем увеличивают скорость вентилятора через определенное время. Электродвигатели переменного тока, работающие на высокоскоростном холодном воздухе, быстрее, но снижают влажность, чем вентиляторы, работающие на средней скорости. Электродвигатели переменного тока, работающие на низкой скорости, снижают влажность, но охлаждают менее эффективно, чем вентиляторы со средней скоростью.
Шаг 1
Отключите электричество от блока переменного тока на своем автоматическом выключателе. Правильный выключатель имеет маркировку «Воздуходувка», «Печь» или «Воздушный манипулятор».
Шаг 2
Осмотрите схему подключения электродвигателя вентилятора с тремя скоростями, расположенную сбоку от корпуса вентилятора. В схеме проводки перечислены каждый цветно-кодированный провод и его функция. Двигатель вентилятора монтируется в корпусе воздуходувки воздухоочистителя.
Шаг 3
Изучите схему проводки воздуховода, обнаруженную на внутренней стороне крышки устройства или в пакете, помещенном в электрическую коробку. Ключ на электрической схеме перечисляет детали обработчика воздуха и дает идентификационный код. Найдите реле вентилятора, часто обозначенное как «FR», и двигатель вентилятора, который часто обозначается как «BM», - на схеме подключения. Линии, поступающие от электродвигателя вентилятора, представляют собой провода вентилятора, а слово над каждой линией представляет собой функцию провода. Номера на реле вентилятора идентифицируют его контакты и их функции.
Шаг 4
Ослабьте зеленый винт корпуса вентилятора с помощью правильной отвертки, часто отверткой с шестигранной головкой на 1/4 дюйма. Сдвиньте проводной разъем на зеленый провод двигателя вентилятора под свободный болт, затем затяните винт. Если зеленый провод использует круглый соединитель провода, снимите винт, вставьте винт в круглое отверстие и затем замените винт.
Шаг 5
Проложите провода конденсатора электродвигателя с тремя скоростями, обычно коричневые, на конденсатор, установленный на корпусе вентилятора. Конденсатор выглядит как серебряный металлический цилиндр с двумя проводами, выходящими из его крышки. Нажимайте клеммы клемм конденсатора электродвигателя вентилятора на контактные провода конденсатора - один провод на каждом терминале - с плоскогубцами для иглы.
Шаг 6
Проложите четыре провода скорости электродвигателя вентилятора с тремя скоростями в электрическую коробку воздушного погрузчика. Отверстие с резиновой втулкой в нижней части электрической коробки обеспечивает доступ для проводов. Электрическая коробка содержит все электрические элементы управления воздушным транспортером и его клеммную колодку.
Шаг 7
Нажмите клеммную колодку на общем проводе электродвигателя трехскоростного вентилятора, обычно белого цвета, на общую сторону клеммной колодки, обычно обозначенную как L2. Схема подключения идентифицирует стороны L1 и L2 клеммной колодки. Провода от автоматического выключателя входят в блок и подключаются к клеммной колодке.
Шаг 8
Нажмите клеммную колодку на высокоскоростном проводе электродвигателя трехскоростного вентилятора на высокоскоростной контактный разъем реле вентилятора с помощью плоскогубцев с иглой. Часто трехскоростной вентилятор использует черную изоляцию на своем высокоскоростном проводе.
Шаг 9
Нажмите клеммную колодку на среднескоростном проводе трехскоростного электродвигателя на контактный штырь средней скорости вентилятора с помощью плоскогубцев с иглой. Часто трехскоростной вентилятор использует синюю изоляцию на своем среднескоростном проводе.
Шаг 10
Нажмите клеммную колодку на низкоскоростном проводе трехскоростного двигателя на клемму низкоскоростного терминала вентилятора с помощью плоскогубцев с иглой. Часто трехскоростной вентилятор использует красную изоляцию на своем низкоскоростном проводе.
