Биполярный транзистор IGBT или изолированный затвор представляет собой полупроводниковый компонент, используемый для питания многих бытовых приборов и транспортных средств. Если устройство кажется короткозамкнутым, вы можете выполнить тест, чтобы определить, является ли IGBT виновником. Если выполнено успешно, это может привести к необходимости замены устройства и вместо этого заменить неисправный IGBT. Важно уделять пристальное внимание и проявлять осторожность при проведении этого теста, однако, поскольку применение чрезмерного тепла или напряжения к IGBT может быть опасным и нанести непоправимый урон устройству.

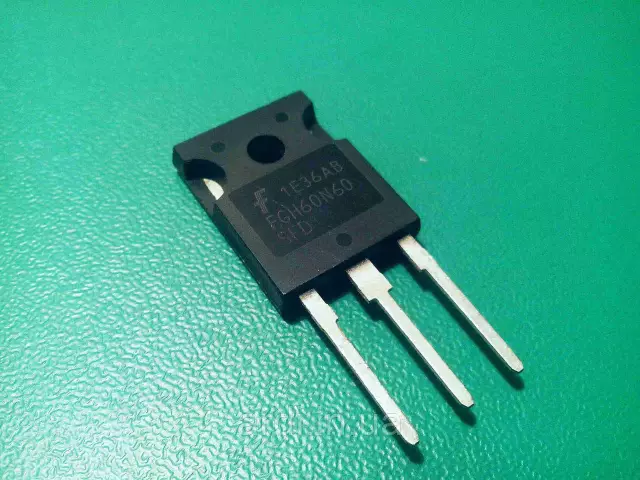

Поиск неисправного IGBT может сэкономить затраты на замену всей цепи на устройство.
Шаг 1
Отключите устройство от сети. Найдите IGBT в схеме. Это черный или белый кирпич с двумя соединениями на стороне и двумя-шестью соединениями сверху. Расположение на монтажной плате зависит от устройства.
Шаг 2
Снимите IGBT с прибора, открутив четыре винта по углам. Не выполняйте никаких процедур тестирования до тех пор, пока все электронные соединения не будут удалены из IGBT, чтобы обеспечить безопасность.
Шаг 3
Проверьте состояние защитного диода, используя DMM (цифровой мультиметр) в режиме проверки диода. Возьмите красный провод DMM и прикрепите его к черному выводу на IGBT. Это терминал эмиттера. Если показания на DVM находятся между.2 и.8, IGBT имеет функциональный защитный диод.
Шаг 4
Возьмите цифровой мультиметр (DMM) и установите его в режиме сопротивления. Прикрепите его к эмиттеру на IGBT (черный провод). Если на устройстве отображается что-либо, кроме бесконечного считывания, у вас может быть короткозамкнутый IGBT. Это называется испытанием на затвор-оксид.
Шаг 5
Проверьте функциональность IGBT, взяв IGBT-тестер и подключив его к клеммам ворот, коллектора и эмиттера на IGBT. Затвор будет на стороне устройства рядом с эмиттером, в то время как коллектор находится на противоположной стороне. Это должно быть все три провода на устройстве. Нажмите тестовую кнопку на тесте и проверьте, включен ли индикатор проводимости. Если он не горит, IGBT может быть неисправен.
Чтобы убедиться, что диод защиты не мешает, переключите выводы коллектора и эмиттера, но НЕ нажмите кнопку тестирования. Если переключение проводников приводит к включению света проводимости, на IGBT имеется функциональный диод.
