Термопара функционирует как функция безопасности газовых водонагревателей, у которых нет автоматических электронных воспламенителей. Это теплочувствительное устройство, которое посылает электрический сигнал на газовый клапан, чтобы клапан закрывался, когда пилот горит. Как только пилот погаснет, и газовый клапан прекратит прием электрического сигнала, клапан закрывается, предотвращая выброс несгоревшего газа. Термопары изнашиваются, и когда это происходит, у вас обычно возникают проблемы с тем, чтобы пилот горел. Вы можете легко заменить плохой.

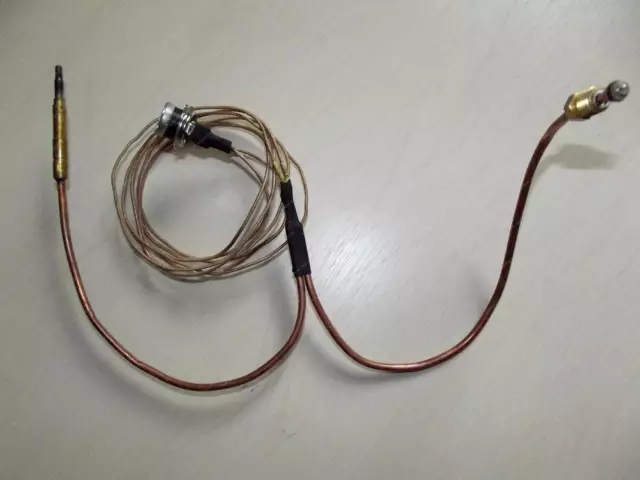

Термопара держит газовый клапан открытым, когда пилот горит.
Принцип и операция
Термопара опирается на эффект Зеебека, обнаруженный в 1821 году немецко-эстонским физиком Томасом Иоганном Зеебеком. Когда два металла расположены в непосредственной близости, они создают напряжение между ними, которое прямо пропорционально температуре. Термопара в водонагревателе состоит из длинной медной капиллярной трубки с колбой на одном конце и резьбового контактного соединения на другом. В наконечнике колбы слиты два металла - копеллер, сплав меди и никеля и нержавеющая сталь. Разность напряжений, создаваемая между наконечником колбы и другим концом, когда пилот горит, становится током, который переносится медным проводом через капиллярную трубку к контактному соединению, где он питает электромагнит в газовом клапане.
Идентификация неисправной термопары
Когда термопары изнашиваются, пилот не будет гореть, но плохая термопара не является единственной потенциальной причиной этой проблемы. Чрезмерные сквозняки также могут вывести пилота.
Вы можете протестировать термопару с помощью набора мультиметров для измерения милливольта, подключив один вывод к разъему термопары, а другой - к задней части газового клапана. Когда вы зажигаете пилот и удерживаете кнопку нажатой, чтобы она горит, показание мультиметра должно быть не менее 10 милливольт. Показание, меньшее этого, означает, что термопара плохая, кончик чувствительной лампы расположен слишком далеко от пламени пилота или пилот не горит достаточно сильно.
Поиск и устранение неисправностей Проблемы с термопарой / пилотом
Когда термопары плохие, пилот не будет гореть после того, как вы зажжете его, независимо от того, как долго вы удерживаете кнопку, прежде чем отпускать ее. Однако прежде чем вы подозреваете неисправную термопару, посмотрите на пилотное пламя - оно должно быть синим и примерно на дюйм в высоту. Если он оранжевый и слабый, это, вероятно, означает, что контрольная трубка заблокирована и ее необходимо очистить сжатым воздухом.
Также возможно, что термопара установлена слишком далеко от пламени. Когда пламя горит, оно должно касаться - или почти касаться - наконечника термопары. Если это не так, вы можете переместить термопару, сдвинув ее.
Когда замена становится необходимой
Термопара не является трудной частью для замены. После выключения газовых клапанов на водонагревателе и подаче газовой линии отвинтите разъем от газового клапана и потяните лампу, чтобы отцепить ее от кронштейна, к которому он прикреплен. Существуют общие заменители термопар, которые могут встраиваться в любой газовый нагреватель, и вы не должны столкнуться с какими-либо проблемами, если используете его. Вы также можете купить его у производителя водонагревателя, чтобы получить дополнительную уверенность в том, что наконечник имеет правильную длину и толщину для вашей модели, а труба - правильная длина.
