Автор: Яшкин Глеб [email protected].

Публикация: 2025-03-03 20:31.

Последние изменения: 2025-03-03 20:31

Просмотров: 6

Создание собственных деревянных самолетов преподает важные навыки деревообработки и оставляет вам инструмент, который вы полюбите использовать. Поскольку мы уже обсуждали первые шаги по созданию плоскости в стиле Кренова, давайте начнем с фрезеровки дерева, рисования самолета и резки деталей для этой деревянной гладкой.

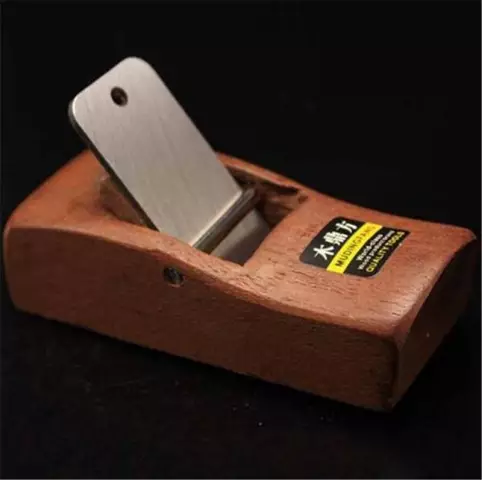

Подкрасться к готовому более плавному самолету.

Прежде чем двигаться дальше, вот некоторые основы анатомии плоскости:

Анатомия плоскости

Древесностружечные самолеты - это чрезвычайно простые инструменты, которые обеспечивают производительность так же хорошо, как любая высококачественная металлическая плоскость. Нижняя часть плоскости называется подошвой. Отверстие, через которое выступает лезвие, представляет собой рот. Основная часть самолета называется телом. Рампа представляет собой угловую часть впереди лезвия, где выходят стружки. Кровать представляет собой угловую часть, на которую закреплен лезвие. Наконец, деревянный клин между лезвием и поперечным штифтом удерживает лезвие на месте. Плоскость регулируется небольшим молотком. Я подробно расскажу о процессе установки клинка в будущем посте.

Мельница из дерева

Я хотел, чтобы мой самолет был длиной около 7-8 дюймов, который находится в стандартном диапазоне для более гладких деталей. Важно, чтобы время и быть максимально точным с фрезерованием дерева, чтобы он был абсолютно плоским с идеальными прямыми углами вокруг Я измерил лезвие, которое у меня было, и перевернул плоскость тела примерно на 1/8 дюйма шире, чтобы дать место для регулировки лезвия. Я решил использовать контрастное дерево для щеки моего самолета, поэтому я размалывал их отдельно. 16 дюймов. Оставьте плоскостной блок и щеки длиннее и выше, чем конечные размеры. Они будут сформированы позже. Если у вас четверть пиломатериалов для тела самолета, это здорово. Но если вы этого не сделаете, не потейте Если вы используете хорошо обработанную древесину, движение будет незначительным. Идите вперед и разрежьте все три части на ту же длину, что поможет удержать вещи в очереди.

Тело плоскости фрезерованное с совершенными прямыми углами.

Тело и щеки нашей деревянной гладкой.

Обрезание тела и щеки на одну и ту же длину помогает выровнять все.

Решить по углам

Угол слоя плоскости делает всю разницу в том, что будет делать самолет. Низкие углы отлично подходят для конечного зерна, а более высокие углы хорошо работают на краевом зерне. Самый стандартный угол, 45 градусов, используется для большинства плоскостных плоскостей, но более высокие углы, такие как 50 градусов и 55 градусов, также имеют свои преимущества. Поскольку у меня уже есть стандартная плоскость сглаживания металла, расположенная под углом 45 градусов, я решил пойти с 50 градусами, чтобы использовать самолет на более сложном зерне. Угол 65 градусов хорошо подходит для рампы.

Использование цифрового транспортира для нанесения 50-градусного угла.

Сделайте подробный чертеж

Когда три куска дерева измельчаются и выровнены до конечной толщины, пришло время сделать рисунок, который лучше всего сделать на фактическом дереве. Сначала уложите дерево и установите его на ровную поверхность, например стол для стола. Закрепите все три части вместе, чтобы они были заподлицо на задней и нижней части. Сделайте несколько опорных линий на дне всех частей с квадратом инженера, а затем разблокируйте их. Затем, на главном блоке, сделайте небольшую отметку в середине точки. Теперь двигайтесь к передней части плоскости ½ "или так и делайте перпендикулярную линию. Переместите еще один ¼ "-⅜" и сделайте еще одну перпендикулярную линию. Линия к передней части плоскости отмечает, где начинается рампа. Линия к задней части плоскости указывает, где начинается угол кровати. Используя транспортир или конический калибр, нарисуйте угол наклона 50 градусов и угол наклона 65 градусов от их соответствующих начальных точек.

Вырезать углы для кровати и рампы

Я считаю, что эта операция лучше всего делать на пилу. Сделайте пару вещей для обеспечения точности и безопасности. Поместите кусок фанеры прямо на кровать измельченной пилы. Это предотвратит слезоточивость на нижнем краю дерева, когда вы его разрезаете. Затем используйте зажим, чтобы держать дерево на месте во время разреза, потому что угол и малый размер куска делают его небезопасным для удержания пальцами. Установите рубильную пилу, чтобы сделать разрез на 65 градусов, затем сделайте срез 50 градусов. Вы останетесь с двумя угловыми блоками и треугольником из дерева.

Следующие шаги

Следующие шаги будут направлять паз для размещения винта лезвия, определяя положение блоков относительно друг друга и сверлить отверстия для винтов, которые временно удерживают все вместе. Эти шаги важны для точности плоскости. Оставайтесь в курсе.
