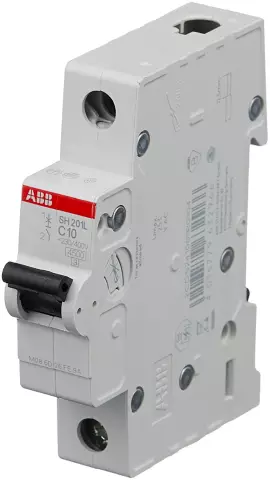

В бытовой электропроводке несколько устройств работают на подаче питания 240 В от блока выключателя. Это напряжение вдвое больше, чем стандартная бытовая электропроводка, поэтому требуется специальный двухполюсный выключатель. Этот выключатель выглядит как два стандартных выключателя, уложенных друг на друга, и поэтому требует, чтобы были открыты два положения выключателя. В то время как прерыватель обеспечивает это более высокое напряжение, он работает как две связанные цепи 120 В. Каждая схема 240V имеет два горячих провода, а не только один. Установка выполняет те же основные шаги, что и однополюсный выключатель.
Выполните прокладку кабеля от цепи 240V до места вашего выключателя. Используйте 4-жильный кабель датчика, рассчитанный на работу с номинальной мощностью вашего выключателя. Для выключателя на 15 ампер требуется, по крайней мере, проволока с номером 14 калибра, в то время как для выключателя на 20 ампер требуется, по меньшей мере, номер провода 12 калибра.
Отключите всю мощность, поступающую в коробку выключателя. Это достигается первым отключением всех выключателей, расположенных в подпанелях, а затем отключением главного выключателя. Снимите крышку коробки выключателя, чтобы получить доступ к проводке панели. Поскольку питание будет отключено в вашем доме, используйте лампу с батарейным питанием или фонарик для видимости.
Проложите кабели с цепи 240V в коробку выключателя. Вытащите один из выступов в верхней части коробки и установите кабельный зажим, проденьте кабель через зажим и вставьте коробку. Закрепите кабель в зажиме.
Отрежьте внешнюю оболочку вашего 4-жильного кабеля, чтобы открыть его внутренние провода. Вы увидите голые земли, белый общий провод, черный горячий провод и красный горячий провод.
Подключите провод заземления к заземляющей шине. Вы увидите заземляющую шину сбоку от основной панели с другими оголенными проводами заземления от других подключенных схем. Ослабьте один из свободных винтов и вставьте конец провода под ним, плотно затянув его.
Запустите общий или нейтральный провод к общей шине проводной шины. Этот стержень будет располагаться так же, как и заземляющий стержень, в сторону с присоединенным рядом других нейтральных проводов. Слейте конец провода и закрепите его так же, как провод заземления.
Подключите горячие провода к двухполюсному выключателю 240 В. На каждой половине выключателя будет разъем для подключения конца одного из горячих проводов и винт для его фиксации. Разделите концы красных и черных проводов и вставьте их в один из двух терминалов. Закрепите их, затянув винты.
Установите новый выключатель в панель сначала щелкающий его к пластиковым поддерживающей панели, а затем толкает обе половинки твердо на свои горячие электрические шины. Удалите два новых нокаута на крышке панели, где будет новый выключатель.
Восстановите питание до суб-панелей выключателя, затем к главному выключателю.
