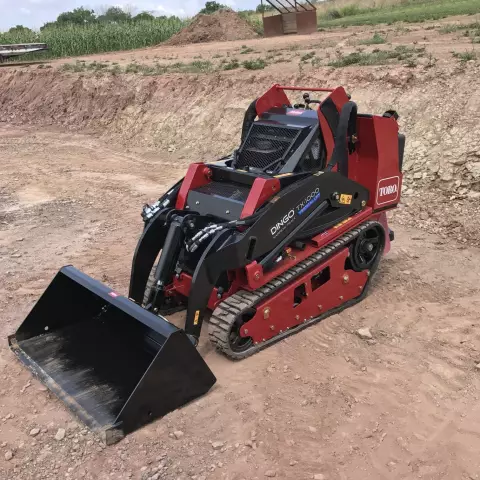

Toro Dingo TX420 - это компактный погрузчик, приводимый в движение ребристыми резиновыми протезами или дорожками. TX420 предлагает конструкцию оператора с тремя ручками для выполнения всех функций. Благодаря двигателю с бензиновым двигателем мощностью 20 лошадиных сил, он обеспечивает максимальную силу сцепления с землей при очень низком давлении на грунт для использования на тонком торфе. Для TX420 доступно более 35 вложений, включая экскаватор-погрузчик, ковш погрузчика, снегоочиститель и траншеекопатель. Рекомендуемый график ТОРО требует ежегодной регулировки натяжения резиновой губки. Если износ дорожки превышает допустимые пределы, вместо этого следует заменить дорожки.
Шаг 1
Опустите рычаги погрузчика на землю и остановите двигатель Dingo TX420. Выньте ключ зажигания.
Шаг 2
Поднимитесь на бок, чтобы заменить его на расстоянии не менее трех сантиметров от земли. Поддерживайте его надежно с помощью штыря или блоков.
Шаг 3
Снимите стопорный болт и гайку натяжения с натяжителя в задней части камеры регулировки траектории.
Шаг 4
Поверните натяжной винт по часовой стрелке с помощью 1/2-дюймового гнезда и торцевого ключа, чтобы снять напряжение в дорожке.
Шаг 5
Передвиньте вилочную трубку к раме, нажимая натяжное колесо в направлении задней части устройства. Ослабьте натяжной винт больше, если вилочная трубка не касается рамы.
Шаг 6
Поверните натяжное колесо в прямом направлении, отделив резиновую дорожку от колеса сверху, когда колесо поворачивается. Полностью удалите дорожку с натяжного колеса.
Шаг 7
Снимите резиновую дорожку с ведущей звездочки на задней части TX420, а затем с дорожных колес в центре.
Шаг 8
Оберните новую дорожку вокруг ведущей звездочки, зацепляя выступы на дорожке с помощью прорези между распорками.
Шаг 9
Нажмите дорожку под дорожные колеса.
Шаг 10
Установите дорожку на натяжном колесе, начиная с нижней части колеса, и поверните дорожку в направлении сзади, зацепляя выступы на дорожке с помощью прорези между распорками на колесе.
Шаг 11
Поверните натяжной винт против часовой стрелки до тех пор, пока зазор между нажимной гайкой и задней частью вилочной трубки не станет 2 3/4 дюйма.
Шаг 12
Выровняйте ближайший вырез в натяжном винте к отверстию запирающего болта. Установите стопорный болт и гайку и затяните их, чтобы закрепить натяжной винт.
Шаг 13
Опустите TX420 на землю и повторите процедуру для дорожки с другой стороны.
