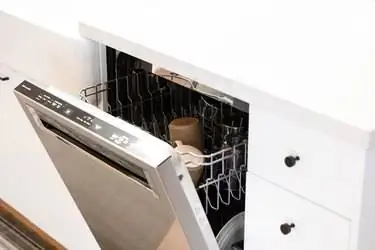

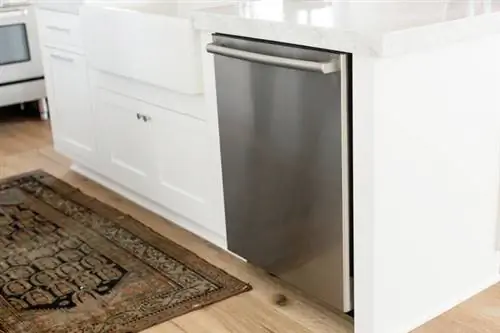

Если в ваши планы по благоустройству дома входит новая посудомоечная машина, вам понадобится ниша как можно ближе к кухонной раковине, чтобы вы могли набрать горячую воду из кухонного крана и соединить слив посудомоечной машины со сливом раковины. Ниша обычно находится рядом со шкафчиком под раковину, но ее можно отделить промежуточными шкафами на расстоянии не более 10-12 футов в зависимости от спецификаций производителя посудомоечной машины.
Сливной шланг посудомоечной машины подсоединяется к сливу раковины перед P-сифоном. Если в раковине есть мусоросборник, на нем нужно найти входное отверстие для сливного шланга посудомоечной машины, а если мусоропровода нет, то сливной шланг нужно подсоединить к сливному патрубку, для чего нужно установить тройник. Сливной шланг должен образовать высокую петлю или подсоединяться к фитингу, называемому воздушным зазором, прежде чем выполнять соединение, и метод, который вы должны использовать, зависит от требований кодекса в вашем регионе.
Высокая петля или воздушный зазор?
Когда вы подсоединяете слив посудомоечной машины к сливу раковины, насос посудомоечной машины может перекачивать сточные воды из раковины и загрязнять посудомоечную машину. Чтобы предотвратить это, Единый сантехнический кодекс (UPC) требует, чтобы в посудомоечной машине был воздушный зазор - небольшой куполообразный фитинг, который крепится к палубе кухонной раковины или к столешнице. Вы подсоединяете сливной шланг посудомоечной машины к входному отверстию воздушного зазора, а затем добавляете короткий сливной шланг к выходному отверстию воздушного зазора и подключаете другой конец к сливу раковины. Воздушный зазор включает вентиляционное отверстие, которое выравнивает давление в дренажной линии, чтобы предотвратить обратный поток.
Международный сантехнический кодекс (IPC) рекомендует воздушные зазоры, но не требует их, поскольку он также позволяет использовать высокую петлю, что означает, что сливной шланг образует петлю или дугу под раковиной, которая поднимается до края раковины или нижней части тумбы. Обоснование высокой петли заключается в том, что раковина не может перелиться через край, поэтому в петле всегда должно быть достаточно воздуха, чтобы предотвратить сифонирование. Нужно ли вам устанавливать неприглядный воздушный зазор или вы можете использовать высокую петлю, в значительной степени зависит от того, основаны ли ваши местные правила сантехники на UPC или IPC.
Большинство западных прибрежных штатов, а также северные штаты к западу от Мичигана и некоторые другие являются штатами СКП. Тем не менее, важно проконсультироваться с сантехником или инспектором, потому что некоторые государственные кодексы не являются конкретными и оставляют решение местным властям. Также важно ознакомиться с инструкцией по установке посудомоечной машины. Например, в инструкциях GE для посудомоечных машин, на которые ссылается инспекционное сообщество InterNACHI, указано, что соединение на сливном тройнике раковины должно быть не менее 18 дюймов над полом, чтобы использовать метод с высокой петлей.
Что вам нужно?
Большинство производителей поставляют с новой посудомоечной машиной гофрированный сливной шланг длиной 6 футов и 6 дюймов. Он имеет резиновые фитинги на обоих концах, которые подходят для 5/8-, 3/4- и 1-дюймовых заглушек, и вы закрепляете концы металлическими трубными хомутами, которые также прилагаются. Если расстояние от посудомоечной машины до слива превышает 6 футов, вам потребуется купить более длинный шланг. Для любой установки с воздушным зазором вам понадобится короткий шланг в дополнение к длинному дренажному шлангу. Вы можете купить сливной комплект для посудомоечной машины, который включает в себя все необходимое, у поставщика посудомоечной машины.
Если вы подсоединяете дренаж непосредственно к патрубку дренажа, вам понадобится тройник, и вместо того, чтобы вклеивать его в существующий патрубок, проще заменить старый патрубок новым, имеющим встроенный -в тройнике; это называется хвостовой частью ответвления. Пластиковый стоит менее 5 долларов, а металлический - около 15 долларов. Лучший способ подключиться к сливу с двойной раковиной - заменить тройник, соединяющий сливные рукава раковины с P-ловушкой, на тройник с входным отверстием для посудомоечной машины, как показано на фото Whitten Plumbing Solutions.
Как установить слив для посудомоечной машины
Шаг 1. Просверлите отверстия для сливного шланга
Используйте дрель и 1 3/8-дюймовую лопату или кольцевую пилу, чтобы сделать отверстие в стене шкафа между нишей для посудомоечной машины и шкафом для раковины. Некоторые сантехники рекомендуют делать это как можно выше в стенке шкафа, но делать это следует только в том случае, если в нише достаточно места, чтобы согнуть сливной шланг вверх, не перегибая его. В большинстве случаев лучше сделать отверстие примерно на 3-4 дюйма выше дна тумбы под раковину.
Если ниша для посудомоечной машины отделена от тумбы под мойку одним или двумя дополнительными тумбами, просверлите в стенках тумбы отверстия для сливного шланга как можно ближе к задней части и дну. Лучше совместить отверстия, чтобы избежать изгибов шланга, которые занимают место.
Шаг 2: Подготовьте хвостовик раковины или впускное отверстие для мусора
Установите хвостовик ответвления, разобрав P-ловушку, отвинтив имеющуюся нажимную гайку наконечника с помощью стопорных плоскогубцев, а затем сняв наконечник. Отрежьте хвостовик ветки до той же длины, что и тот, который вы удалили с помощью ножовки. Установите патрубок на слив раковины, затяните накидную гайку пассатижами и снова соберите П-сифон.
Если вы подсоединяете слив посудомоечной машины к мусоросборнику, возможно, вам придется снять заглушку (пластиковый диск) с внутренней стороны впускного отверстия слива посудомоечной машины на мусоропроводе. Чтобы снять заглушку, вставьте отвертку в порт и постучите по отвертке молотком, чтобы выбить заглушку. Диск упадет в измельчительную камеру измельчителя, и вам нужно будет выловить его через отверстие раковины. Отключите электропитание на утилизации в коробке выключателя вашего дома, а затем дотянитесь до утилизации и вытащите диск. Затем вы можете снова включить питание.
Согласно сантехническим нормам, сливное соединение мусоропровода должно быть на той же стороне раковины, что и посудомоечная машина.
Шаг 3. При необходимости установите воздушный зазор
Если в вашей раковине есть отверстие для дозатора мыла или бокового распылителя, вы можете установить воздушный зазор в это отверстие. В противном случае вам придется просверлить отверстие диаметром 1 3/8 дюйма в раковине или столешнице. Наденьте шайбу на верхнюю часть фитинга воздушного зазора, опустите фитинг в отверстие и привинтите нижнюю половину, которая включает входной и выходной патрубки. Затяните соединение плоскогубцами.
Шаг 4. Подсоедините сливной шланг к посудомоечной машине
Положите посудомоечную машину на бок и наденьте хомут на конец сливного отверстия, а затем шланговое соединение. Наденьте хомут на штуцер шланга и затяните хомут с помощью отвертки. Установите посудомоечную машину вертикально и выведите сливной шланг из-под устройства; обычно имеется формованная часть, в которую вставляется шланг.
Шаг 5. Вставьте шланг в раковину
Установите задние регулировочные ножки посудомоечной машины и заведите посудомоечную машину в нишу, в то время как другой конец сливного шланга посудомоечной машины, а также линия подачи горячей воды и шнур питания вставляются в отверстия, просверленные в корпусе. Эта часть установки посудомоечной машины упрощается, если у вас есть помощник.
Шаг 6. Подсоедините воздушный зазор или сделайте петлю
Прикрепите сливной шланг к впускному отверстию воздушного зазора с помощью хомута, если вы используете метод воздушного зазора. Вытяните второй отрезок шланга от воздушного зазора до сливного отверстия и закрепите оба конца шланговыми хомутами. Если вы используете петлевой метод, неплотно закрепите сливной шланг на нижней стороне тумбы с помощью скобы для шланга - шланг должен образовывать высокую дугу без перегибов - а затем подсоедините конец шланга к сливному отверстию и закрепите его. с зажимом.
