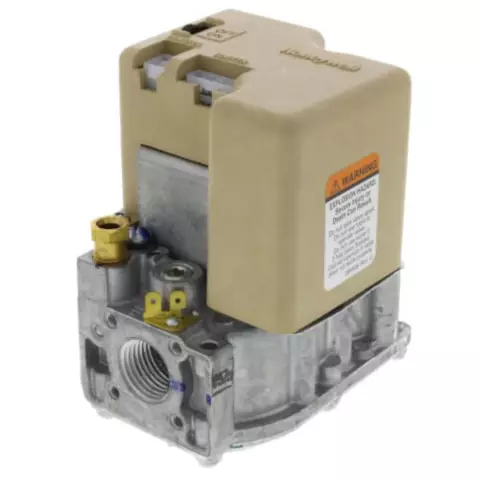

Системные элементы системы Honeywell SmartValve обеспечивают прерывистое управление зажиганием пилотного газа. Они воспринимают пилотное пламя и обеспечивают как контрольные, так и основные функции управления газом в одном блоке. Они используются во многих типах газовых отопительных приборов, таких как центральные печи, бытовые котлы, кухонные приборы для коммерческого применения и обогреватели. Устранение неполадок их немного сложно и связано с некоторыми техническими знаниями и направлением к руководству по эксплуатации.
Шаг 1
Отключите подачу газа. Убедитесь, что переключатель SmartValve находится в положении «Вкл.». Отсоедините жгут проводов системы и установите термостат в положение «Нагреть».
Шаг 2
Делает уверен, что элемент хорош. Отсоедините элемент от Honeywell SmartValve и убедитесь, что сопротивление комнатной температуры элемента составляет менее 10 Ом.
Шаг 3
Убедитесь, что переключатель или ручка на SmartValve включен.
Шаг 4
Убедитесь, что вызов функции нагрева на устройстве совместим с SmartValve. Измерьте его с помощью вольтметра. Проверьте руководство по требованиям к напряжению.
Шаг 5
Проверьте питание линии, трансформатор, выключатели, термостат и проводку. Убедитесь, что заслонка вентилятора открыта.
Шаг 6
Проверьте правильность напряжения на элементе управления. Напряжение должно быть 24 В между термостатом или реле давления и 24 В общего и 24 В между 24 В общим и 24 В.
Шаг 7
Подключите жгут проводов к SmartValve и дождитесь задержки внутренней проверки. Ждите ответа. Зажигатель должен прогреться и светиться красным. Если это произойдет, снова включите все. Если он не светится красным цветом, подключенный кабель пилотной горелки, измерьте напряжение на выходе элемента SmartValve. 24В нормально. Замените SmartValve, если вы не получите 24 В. Если вы получаете 24 В, просто замените узел воспламенителя / пламени.
Шаг 8
Проверьте, не течет ли газ, если вы включите газ, а контрольная горелка не загорается. Если он не течет, замените SmartValve. Если он протекает, измерьте напряжение между 24 В и 24 В общего провода на SmartValve. Он должен измерять не менее 19, 5 В переменного тока при включенном воспламенителе. Если это так, просто замените узел воспламенителя / пламени. Если это не так, проверьте питание трансформатора и сетевого напряжения.
Шаг 9
Убедитесь, что пламя пилота хорошо контактирует с пламенем пламени пилотной горелки и проверьте хорошие электрические соединения через пробную трубу, если у вас открыт главный клапан, а основная горелка не загорается. Выключите и снова включите термостат. Основная горелка должна загореться. Если это не так, замените SmartValve.
