Ламинированный шпон (LVL) производится путем склеивания слоев древесных шпона вместе под действием тепла и давления с использованием водонепроницаемого клея. Наличие зерна всех виниров, работающих в одном и том же продольном направлении, приводит к продукту, который является сильным, когда кромка загружается как балка или лицо, нагруженное в виде доски. Для создания надежной структурной системы необходимо спроектировать балки LVL в нужном размере. Однако пролетные лучи - это только оценки. Любой точный расчет размера пучка должен учитывать площадь притока нагрузки для пучка в зависимости от его расстояния и величины нагрузки. Это все переменные, которые не могут быть устранены, поскольку они специфичны для проекта, и потребуются расчеты, характерные для местоположения конструкции: переменные влажности и выветривания, а также тип используемой древесины. В конечном счете, существуют сотни различий в этом расчете.

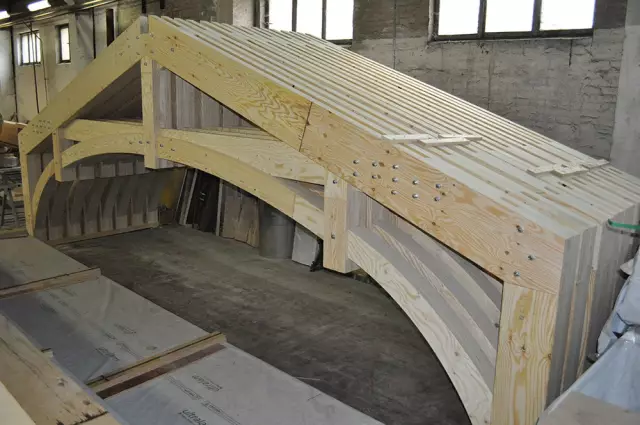

Балки LVL имеют большие возможности охвата.
Измерение и подготовка к работе
Шаг 1
Убедитесь, что ваши вертикальные опорные элементы, как правило, тяжелые деревянные колонны, могут поддерживать луч, который будет располагаться между ними. Всегда есть фактор собственного веса пучка, который будет падать на колонны. Аналогичным образом, при проектировании структурной системы должны выполняться точные расчеты, такие как коэффициент гибкости и момент инерции.
Шаг 2
Измерьте между двумя вертикальными элементами, для которых вы будете проектировать луч LVL. Не забывайте всегда измерять «на центре» при измерении между элементами конструкции. Это относится к измерению между центроидами каждого столбца или аналогичного вертикального элемента.
Шаг 3
Убедитесь, что вы равномерно расставили свои столбцы и надежно привязали их к своему фундаменту. Убедитесь, что ваши столбцы имеют одинаковую высоту, потому что луч, который находится между ними, может потерять эффективность.
Правильный размер луча
Шаг 1
Измерьте общий промежуток между членами и убедитесь, что он не превышает 60 футов. Из-за ограничений на транспортировку максимальная стандартная длина для изготовленных балок составляет шестьдесят футов.
Шаг 2
Создайте ширину луча, исходя из того, что типичная ширина луча LVL составляет 1 3/4 дюйма. Ширина может быть увеличена путем ламинирования кратным 1 3/4 дюйма. Ширина луча должна быть от 1/4 до 1/3 глубины пучка.
Шаг 3
Настройте глубину балки на основе эмпирического правила для оценки глубины изготовленных балок, которые должны разделить пролет на 20. Глубина луча обычно составляет 5 1/2 дюйма, 7 1/4 дюйма, 9 1/4 дюйма, 11 1 / 4 дюйма, 11 7/8 дюймов, 14 дюймов, 16 дюймов, 18 дюймов и 20 дюймов.
