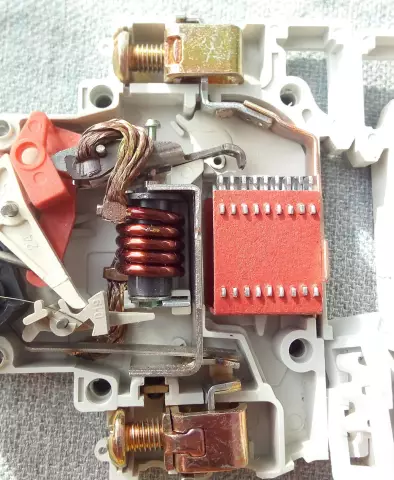

Миниатюрные автоматические выключатели или MCB имеют два типа коммутации. Термальные выключатели используют внутреннюю биметаллическую полосу, которая изгибается в соответствии с количеством проходящего через нее тока. В условиях перегрузки полоса изгибается достаточно далеко, чтобы активировать механизм отключения выключателя. Термомагнитные MCB используют как внутреннюю биметаллическую полосу, так и электромагнитный механизм, который защищает от больших перегрузок и коротких замыканий.
MCB предотвращает перегрузки, которые могут повредить устройства, подключенные к гнезду.
расходы
В то время как недорогие варианты существуют, недорогие MCB предлагают ограниченную защиту от коротких замыканий. Приложения, в которых ток короткого замыкания может превышать 1000 А, требуют более дорогих выключателей. Миниатюрные автоматические выключатели, которые защищают более 1000 ампер, имеют более высокую цену, чем другие типы выключателей.
Уязвимость к нагреванию
Миниатюрные автоматические выключатели демонстрируют высокую восприимчивость к изменениям температуры в рабочей среде. По мере того как температура поднимается в окружающей среде или через тепло от электрического тока, она влияет на изгиб металлической полосы внутри, уменьшая текущую емкость выключателя. Миниатюрные автоматические выключатели, предназначенные для компенсации этого недостатка, могут уменьшить влияние изменений температуры, но это повышает стоимость уже дорогостоящего MCB.
Медленное срабатывание
Миниатюрные автоматические выключатели реагируют медленнее на перегрузки, чем другие выключатели, как функция, предназначенная для предотвращения ее отключения при каждом возникновении незначительного пика. MCB типа C предназначены для отключения от 5 до 10 раз от нормального тока полной нагрузки. Разломы типа D реагируют на скачки в 10-20 раз от нормальной нагрузки. Миниатюрные автоматические выключатели типа B реагируют быстрее, в три и 4, 5 раза выше нормального тока полной нагрузки, но только полезны в средах с небольшим риском перенапряжений, например, в лампах накаливания.
Старение и одежда
Металлические полосы внутри миниатюрных автоматических выключателей носят с возрастом, и это может привести к замедлению реакции выключателя. Эта задержка уменьшит способность выключателя своевременно срабатывать, подвергая цепь и любую подключенную электронику повреждению от перенапряжений и перегрузок.
