Что касается электрических планов, то проводка на кухне, безусловно, самая сложная часть дома. Практически каждая обновленная кухня имеет не менее шести электрических цепей, не редкость и кухни с девятью и более цепями. Кроме того, может потребоваться несколько различных типов розеток, и существуют различные правила относительно того, какие розетки и цепи можно использовать для чего. Например, вы можете подключить вентиляционный вентилятор к цепи освещения на кухне, но не можете подключить его к одной из розеток на столешнице (даже если вентилятор поставляется со шнуром).
Сложность помещения не означает, что план разводки кухни особенно сложно разработать. Если вы изучите основные правила и требования для каждого типа цепи и розетки, вы сможете составить полный список того, что вам нужно, прежде чем приступить к работе. Что касается правил, обязательно проконсультируйтесь с местным строительным отделом, который является органом, который имеет юрисдикцию над вашим проектом и обеспечивает соблюдение всех правил кодекса для вашего региона. Здесь же вы получаете разрешение на работу и назначаете проверки для выполнения требований разрешения.
Можете ли вы сами сделать электропроводку на кухне?
Если вы смелый мастер и хотите сделать часть или всю проводку, первым делом обратитесь в местный строительный отдел. Во многих районах домовладельцам разрешается устанавливать собственное электрооборудование, но им, возможно, придется сначала пройти тест, подтверждающий базовый уровень знаний в области электротехники. Тем не менее, лицензированный электрик может потребоваться для определенных аспектов проекта, таких как добавление цепей или окончательное подключение к сервисной панели дома (коробка выключателя).
Поскольку это источник всей энергии в доме, сервисная панель также является местом, где многие домашние мастера предпочитают передать бразды правления профессионалу. Например, вы можете заключить договор с электриком, в котором вы устанавливаете электрические кабели и розетки и другие устройства, а электрик проверяет вашу работу, устанавливает автоматические выключатели и производит окончательные подключения к электросети на сервисном щитке.
Для ремонта больших кухонь, особенно в домах со старыми электрическими системами, домовладельцам рекомендуется проконсультироваться с профессионалом в начале процесса. Текущий стандарт для электроснабжения составляет 200 ампер, но в старых домах может быть от 60 до 150 ампер. Добавление многочисленных схем обновленной кухни может легко перегрузить старую систему.
Также важно правильно распределить или «сбалансировать» схемы на сервисной панели, а для этого требуется опыт профессионала. Если сервисная панель слишком мала или переполнена для размещения новой кухонной проводки, электрик может перейти на более крупную панель с большей мощностью или, возможно, установить вторичную панель меньшего размера, называемую вспомогательной панелью. Новые цепи могут быть установлены на субпанели, а субпанель питается от главной панели. Установка новой панели или субпанели - это всегда работа для профессионалов.
Основы подключения к кухне
Вся проводка внутри дома состоит из цепей, также называемых ответвлениями. Каждая ответвленная цепь начинается и заканчивается отдельным автоматическим выключателем. Выключатель и проводка цепи определяют номинальную силу тока или ампер цепи, что примерно соответствует количеству энергии, которое вы можете получить от цепи. На кухне большинство стандартных 120-вольтовых цепей рассчитаны на 20 ампер, а цепи для больших приборов, таких как плита или настенная духовка, рассчитаны на 240 вольт и от 40 до 60 ампер.
Большинство электрических цепей состоит из неметаллического кабеля (типа NM-B), обычно называемого Romex по названию популярного бренда. Кабель проходит от автоматического выключателя в сервисном щитке до кухонной зоны, где может разветвляться на различные розетки, выключатели, светильники и другие устройства. Однако некоторые цепи питают только одну розетку или прибор; они называются выделенными или отдельными цепями. Идея выделенных цепей состоит в том, чтобы гарантировать, что вся доступная мощность от цепи предназначена для одного устройства или конкретного использования.
Электрокод для кухонь
Как и любая другая электропроводка в доме, электропроводка на кухне регулируется местными нормами. Большинство местных норм и правил основаны на Национальном электротехническом кодексе (NEC), но местные органы власти могут вносить изменения в рекомендации NEC по своему усмотрению. Местный кодекс, а не NEC, является законом.
Правила электротехнических норм охватывают все аспекты монтажа электропроводки, от автоматических выключателей и используемых проводов до расположения розеток и выключателей света. NEC обновляется каждые три года. Местные коды немного отстают от NEC, но в целом следуют тому же графику. Это означает, что электропроводка, которая могла соответствовать требованиям всего один или два года назад, может больше не соответствовать текущим требованиям. В большинстве случаев вам не нужно менять существующую проводку, но если вы переделываете или обновляете старую проводку, вся новая проводка должна соответствовать действующим стандартам.
Разные схемы предъявляют разные требования, но к большинству 120-вольтовой проводки на кухне применяется один набор правил; это правила защиты GFCI и AFCI. Защита GFCI (прерыватель цепи замыкания на землю) помогает обеспечить безопасность людей, сводя к минимуму опасность поражения электрическим током. Защита AFCI (прерыватель цепи дугового замыкания) помогает предотвратить пожар, защищая проводку.
Все 120-вольтовые цепи на кухне, включая как 15-амперные, так и 20-амперные, должны иметь защиту AFCI. Кроме того, защита GFCI требуется для цепей, обслуживающих все розетки на столешнице и розетки в пределах 6 футов от раковины, а также розетку для посудомоечной машины. Существует несколько методов обеспечения защиты AFCI и GFCI, и правила местного кода различаются. Как правило, самым простым решением является использование автоматических выключателей AFCI / GFCI двойного назначения, где требуются обе формы защиты (согласно рекомендациям Американской ассоциации производителей автоматических выключателей), или прерывателя AFCI, когда защита GFCI не требуется, например, при кухонном освещении..

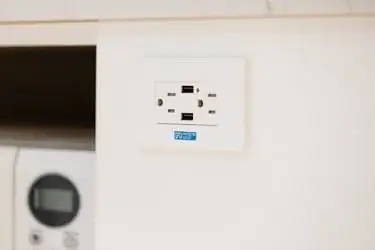

Розетки для кухонных столешниц
Так называемые «розетки для столешницы» - это электрические розетки, которые обслуживают зоны кухонной столешницы, включая острова и полуострова. Большинство розеток для столешниц на самом деле устанавливаются в области фартука между столешницей и навесными шкафами. Вот почему их иногда называют розетками для фартука. При отсутствии задних стенок, например, с островами и полуостровами, розетки столешницы устанавливаются на шкаф или другую конструкцию под столешницей или на саму столешницу с помощью специальной выдвижной розетки.
Если вы смотрите на требования к коду, имейте в виду, что розетки технически называются розетками. На языке электрических кодов розетка - это более общий термин, который применяется не только к розеткам, но также к коробкам и другим областям соединения проводов, где выполняются соединения цепи. Когда вы видите розетку, это означает устройство, к которому вы подключаете шнур питания от прибора, лампы и т. д. (официально это называется соединением шнура и вилки).
Настольные розетки в обновленной кухне должны питаться от двух 20-амперных цепей, известных как цепи для небольших бытовых приборов, и для них действуют несколько конкретных правил. А именно, все розетки столешницы должны быть защищены GFCI, и никакая площадь стены за сплошной поверхностью столешницы не может находиться на расстоянии более 24 дюймов от розетки; это означает, что розетки не могут находиться на расстоянии более 48 дюймов друг от друга. Любая секция столешницы шириной 12 дюймов или шире считается зоной столешницы и должна обслуживаться розеткой.
Электропроводка для приборов на 240 В
Вещи, потребляющие больше всего энергии на любой кухне, где они есть, - это электрическая плита, духовка или варочная панель. Каждому из них требуется выделенная цепь на 240 вольт, рассчитанная, как правило, на 30-60 ампер. Диапазоны чаще всего питаются от 50-амперных цепей. Одной духовке может потребоваться только 30 ампер, в то время как большинству двойных духовок требуется 40 ампер. Для варочной панели - блока только с конфорками и без духовки - может потребоваться 30 или более ампер в зависимости от ее размера.
Подключения электропроводки различаются в зависимости от крупного кухонного оборудования. Встроенные устройства, такие как настенные печи, варочные панели и встраиваемые плиты, устанавливаются стационарно и жестко подключаются к своим электрическим цепям. Обычно они продаются со специальным шнуром или кабелем, называемым «кнутом», который подключается к электрической цепи внутри электрической коробки.
Напротив, отдельно стоящие и вставные плиты, хотя и не совсем переносные, могут вставляться и выдвигаться из слотов корпуса и, следовательно, соединяются с помощью шнура и штекера. Обычно они включаются в розетку, установленную на стене за устройством.
Многие покупатели бытовой техники с удивлением узнают, что отдельно стоящие плиты обычно продаются без шнура. Это связано с тем, что изменение кода NEC в 1996 году переместило отрасль с трехжильных шнуров (и трехгнездовых розеток) на системы с четырьмя штырями и гнездами. Вы можете купить и установить шнур любого типа, подходящий к розетке вашего дома (с тремя или четырьмя разъемами), но если вы устанавливаете новую цепь диапазона, она должна включать розетку с четырьмя разъемами. Для этого требуется четырехпроводная кабельная система, а не трехпроводная в старой системе.
Поставка электроприборов на 120 В
Розетки на двух цепях для небольших бытовых приборов позаботятся о большинстве портативных приборов на столешнице, таких как кофеварка, тостер или кухонный комбайн. Многие из более стационарных или встроенных приборов, которые используют стандартное напряжение 120 В, не могут быть подключены к цепям небольших бытовых приборов, а некоторые требуют жесткой проводки.
Местные коды различаются по многим правилам в этой категории, но некоторые из наиболее распространенных требований к цепи для обычных приборов включают:
- Посудомоечная машина: Большинство посудомоечных машин могут быть подключены к электросети или подключены к розетке. Иногда они могут использовать розетку в той же цепи, что и измельчитель мусора, но только в том случае, если совокупная мощность приборов не превышает номинальную мощность цепи. Некоторые местные правила требуют, чтобы посудомоечные машины питались от выделенных 15- или 20-амперных цепей. Все контуры посудомоечных машин должны иметь защиту GFCI.
- Мусоровоз: Измельчители (избавители) жестко подключены к настенному выключателю или подключаются к коммутируемой розетке с защитой GFCI под кухонной раковиной. Во многих случаях диспоузерам требуется отдельная цепь на 20 ампер.
- Холодильник/морозильник: Холодильники всегда подключены к розетке. Иногда им нужна выделенная цепь. В противном случае они могут подключиться к розетке, питаемой от одной из цепей мелкой бытовой техники на кухне.
- Микроволновая печь: Портативные микроволновые печи имеют шнуры и обычно могут подключаться к розетке на столешнице, но иногда им требуется розетка в выделенной цепи в зависимости от их номинальной мощности. Встроенные микроволновые печи могут быть встроенными или проводными. Для микроволновых печей большого радиуса действия с вентиляторами обычно требуется отдельная цепь.
- Вытяжной вентилятор/вытяжка: Проводные вытяжные вентиляторы или вытяжки обычно подключаются к одной из цепей освещения кухни. Если блок вентилятора имеет шнур, его необходимо подключить к розетке на выделенной цепи.
Проводка для кухонного освещения
Электрические требования к кухонному освещению просты, но сегодняшние кухни часто имеют множество различных типов светильников для освещения общего, рабочего и акцентного или декоративного освещения. В зависимости от схемы освещения каждый тип светильника или различные группы светильников могут иметь свои переключатели.
Что касается цепей, на большинстве кухонь можно обойтись одной 15-амперной цепью освещения. Некоторые местные правила требуют отдельных выключателей для общего или верхнего освещения, а также для освещения под шкафами. Раздельное управление переключателями может быть выгодно и по другим причинам. Например, если у вас есть акцентное освещение внизу, над или внутри ваших шкафов, вам может понравиться возможность включать только эти источники света после ужина или для декоративного эффекта.
Одним очень четким правилом NEC является то, что освещение не может питаться от цепей небольших бытовых приборов. Может быть разрешено иметь проводку для осветительных и настольных розеток в одной и той же электрической коробке, но цепи для розеток и ламп должны быть отдельными.
