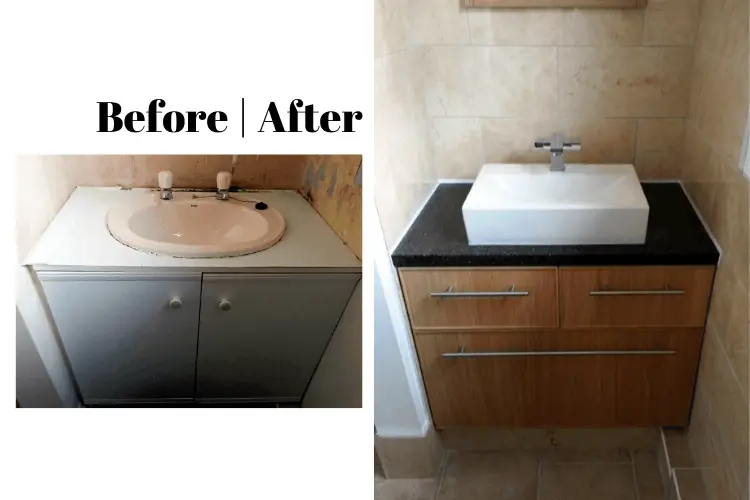

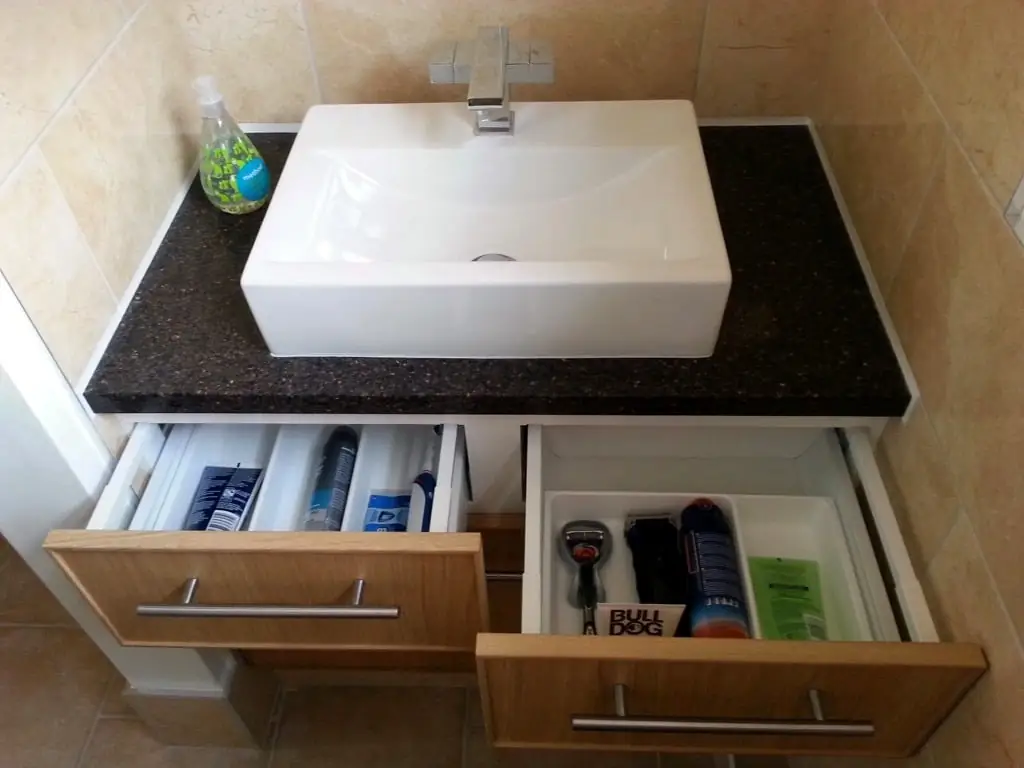

Шкатулка для ванной комнаты с ящиками Maximera

Шкатулка в нишу для ванной комнаты с накладной раковиной и тремя ящиками МАКСИМЕРА

Два рабочих верхних ящика кажутся близко друг к другу, как обычно, но они были изменены, чтобы разместить слив из раковины между ними.

Используемые товары ИКЕА:

Ящики MAXIMERA x 3, при этом верхние ящики имеют меньшую глубину в горизонтальном направлении, чем нижний ящик
Фронтальные панели ящиков из дубового шпона ЭКЕСТАД
Ручки LANSA (после переименования в Kallrör)

Другие предметы:

Строганный брус для каркаса
Плита или поверхность - у меня был кусок синтетического кварца Radianz Mirama Bronze, вырезанный по размеру
Раковина (устанавливаемая на поверхность)
Нажмите / кран
Водопроводные трубы и шланги в оплетке
Канализационные трубы, сифон и фитинги - подробности см. далее
Фольгированная теплоизоляционная плита (при наличии внешней стены)

Я хотел заменить туалетный столик, расположенный в нише. В старом корпусе были распашные дверцы, что характерно для мебели такого типа.

Действительно, я предпочел, чтобы несколько ящиков располагались на верхнем уровне, на удобной высоте, до которой можно было бы дотянуться при использовании умывальника.

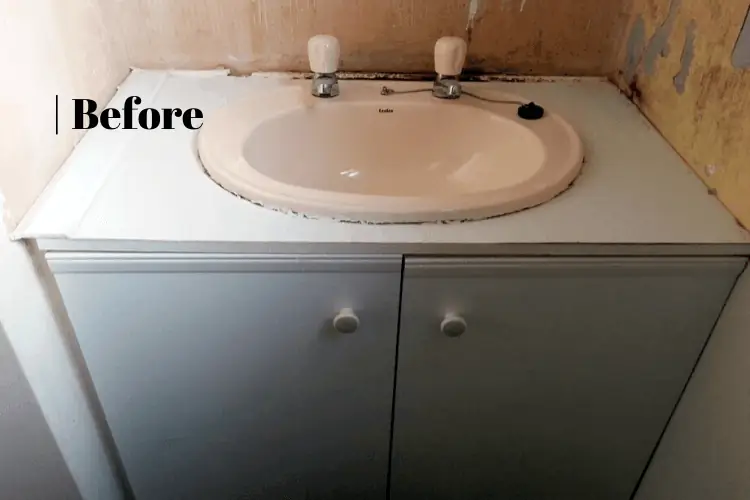

До - фото старого блока

Сложность этого типа мебели заключается в том, чтобы обеспечить место как для сифона, так и для функционирующего верхнего ящика.

У ИКЕА сейчас действительно есть хорошее решение, которое представляет собой низкопрофильный горизонтальный слив, который может продаваться под названиями «Риннен» или «Лиллевикен» (и использоваться в их тумбочках ХЕМНЭС и ГОДМОРГОН).

Когда я планировал свой проект, я не знал об этом элементе, или, возможно, он еще не был доступен. Если бы я снова занимался сборкой, я бы, конечно, подумал об этом, поскольку, возможно, можно было бы исключить модификации ящиков, которые я сделал.

Мое собственное решение состояло в том, чтобы установить два функциональных верхних ящика, расположенных шире, чем обычно, и разместить между ними горизонтальную канализационную трубу.

ИКЕА, на мой взгляд, преуспевает, предлагая мебель для хранения хорошего качества по доступным ценам. Я выбрал ящики MAXIMERA из-за их направляющих на шарикоподшипниках и плавного закрывания, которые придают им ощущение роскоши.

Также у них есть механизмы для регулировки выравнивания фасадов ящиков после сборки, что тем более полезно при нестандартной сборке своими руками.

Начните с плана

В ассортименте MAXIMERA есть несколько вариантов ширины и глубины для ящиков, и, к счастью, некоторые из них идеально подходят для моего пространства в нише.

На веб-сайте ИКЕА достаточно информативно указаны размеры продуктов, но я посетил местный магазин ИКЕА, вооружившись рулеткой, чтобы проверить несколько важных вещей перед покупкой.

В этом проекте важно было все промерить и заранее спланировать дизайн.

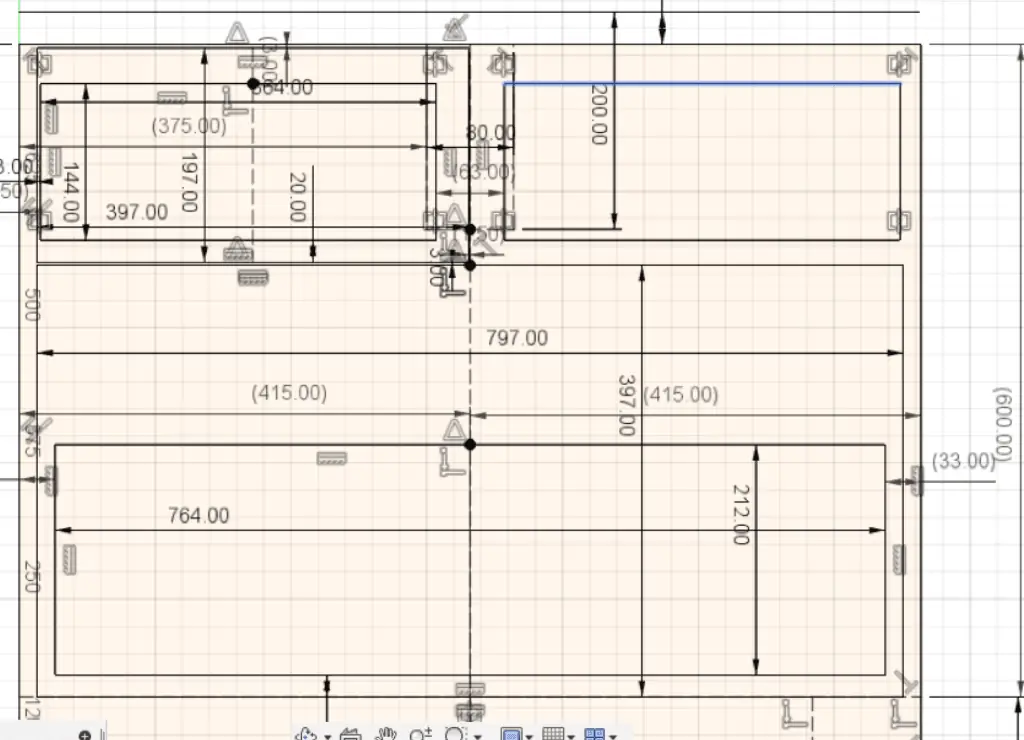

План

Каркас тщеславия

По ряду причин решил не покупать тушку для агрегата, а сделать свой фреймворк.

Во-первых, он идеально вписался бы в нишу.

Во-вторых, я мог сделать его достаточно прочным, чтобы выдержать кварцевую столешницу, которую я сделал по размеру.

И, в-третьих, это означало, что я мог расставлять верхние ящики шире, чем обычно, оставляя достаточно места для сливной трубы.

Каркас не требовал каких-либо очень искусных столярных работ, он был сделан из предварительно строганой древесины и скромных блоков. По-прежнему требовалось внимание, чтобы получить отверстия необходимых размеров и прямоугольности.

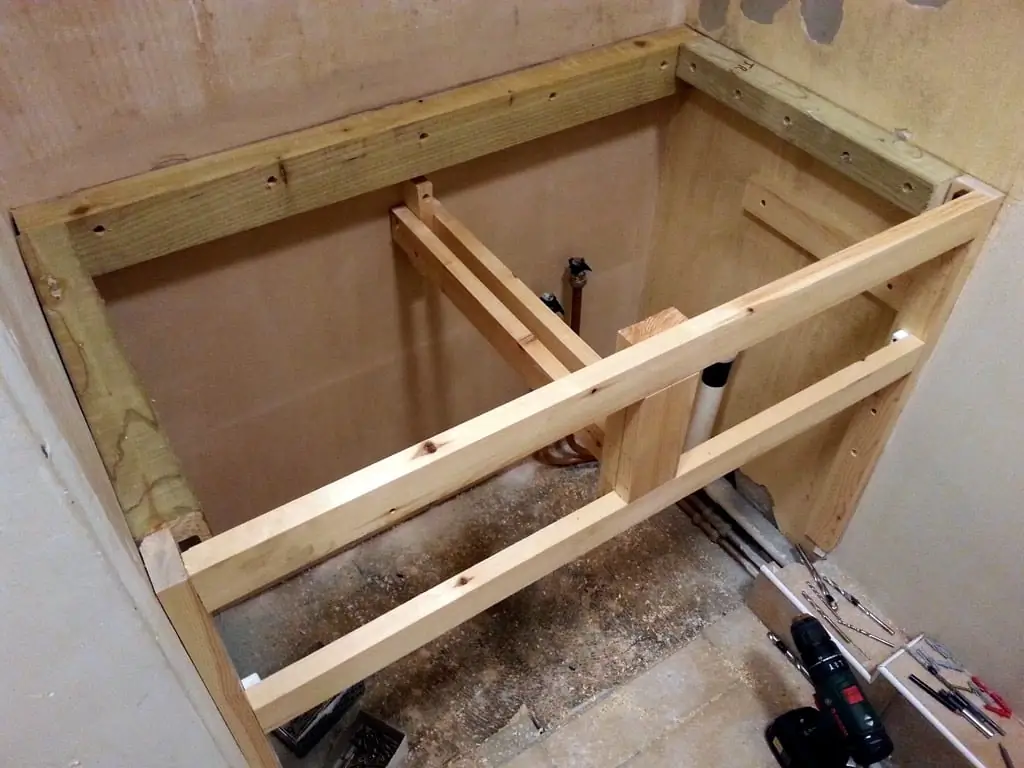

Каркасная конструкция

Для фасадов ящиков я выбрал дубовый шпон ЭКЕСТАД. Они предварительно просверлены на задней стороне, чтобы соответствовать ящику MAXIMERA, с помощью прилагаемых коротких винтов.

Изменение ящиков

Однако для моего проекта эти отверстия расположены не в том месте, поэтому мне пришлось просверлить новые, чтобы отодвинуть переднюю часть ящика от ящика.

Фронты ящиков аккуратно располагаются рядом, а сами ящики разнесены друг от друга.

При сверлении этих отверстий необходима большая осторожность, так как необходимая глубина практически пробивает лицевую поверхность. Я использовал сверло со штифтом, так как оно режет медленнее и с меньшим захватом.

Закрепите сверло скотчем, чтобы знать, когда остановиться, или, что еще лучше, используйте воротник или сверлильный станок.

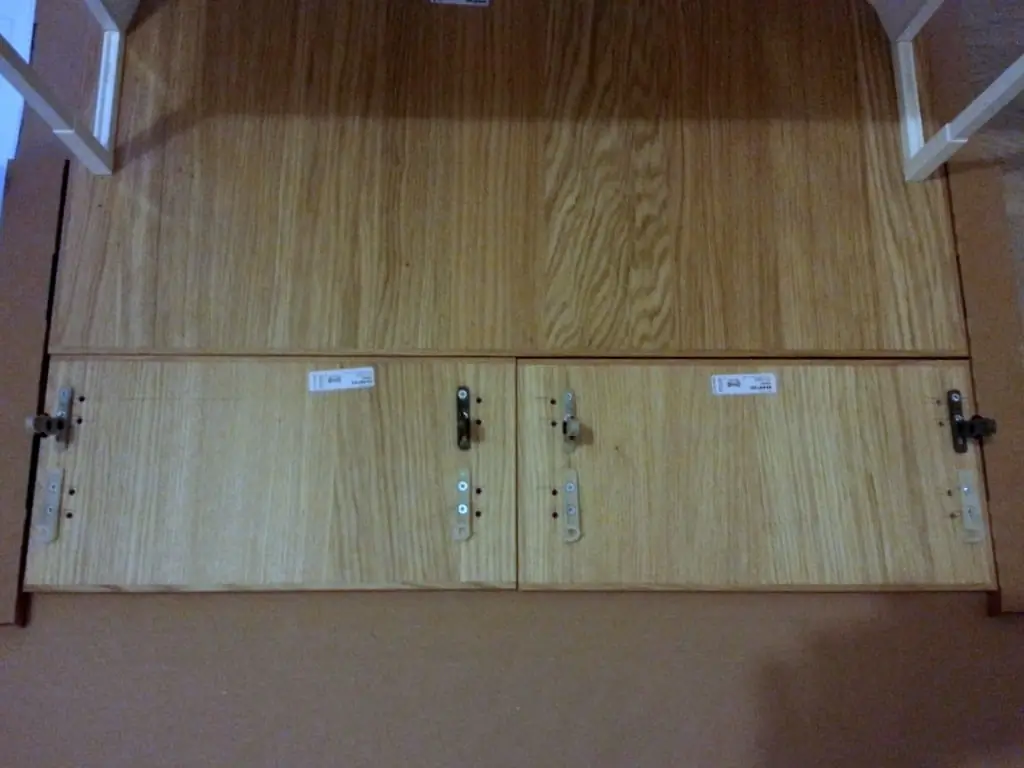

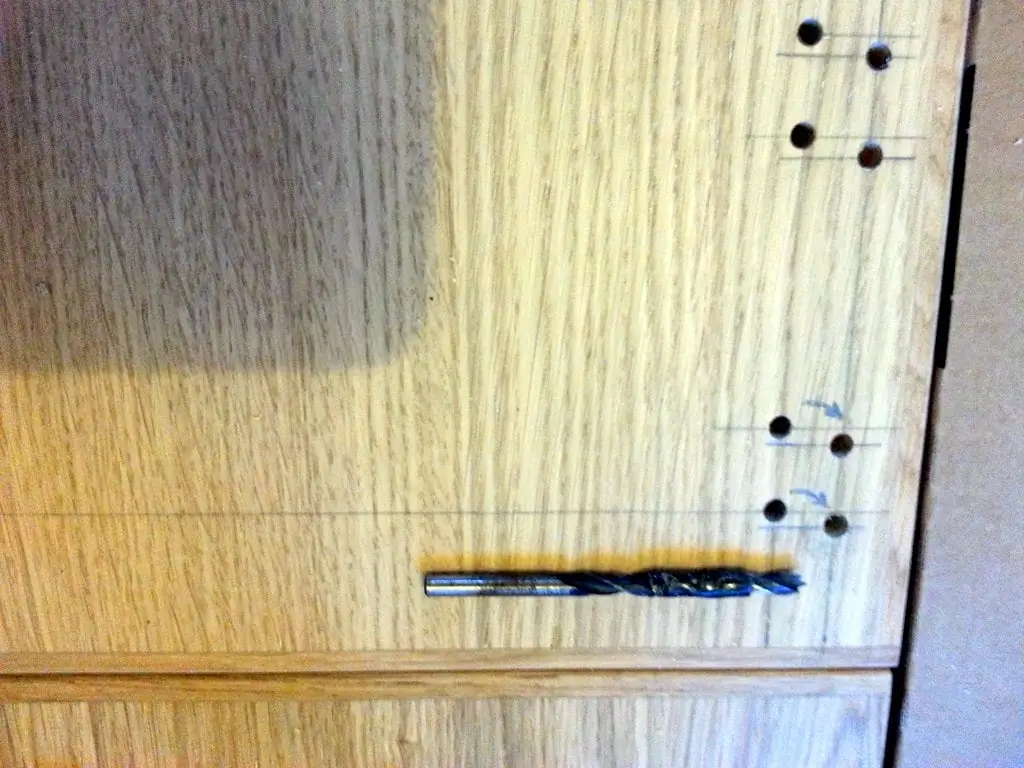

Перестановка крепежных отверстий в передней части ящика

Крепление монтажных блоков ящика к перемещенным отверстиям

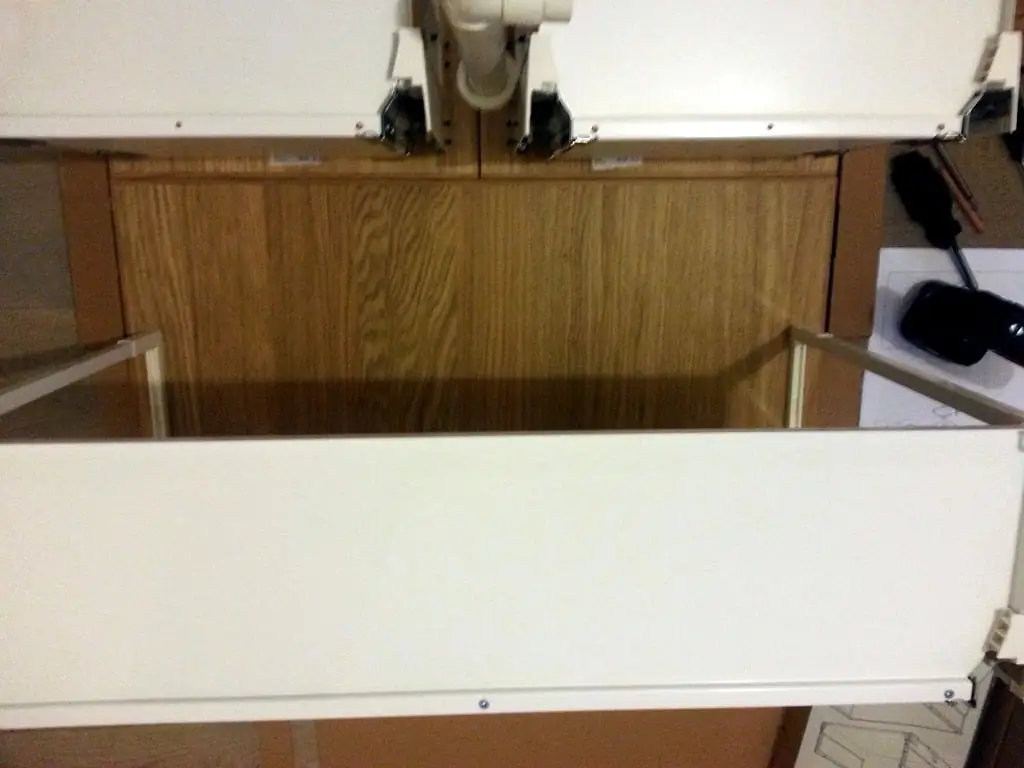

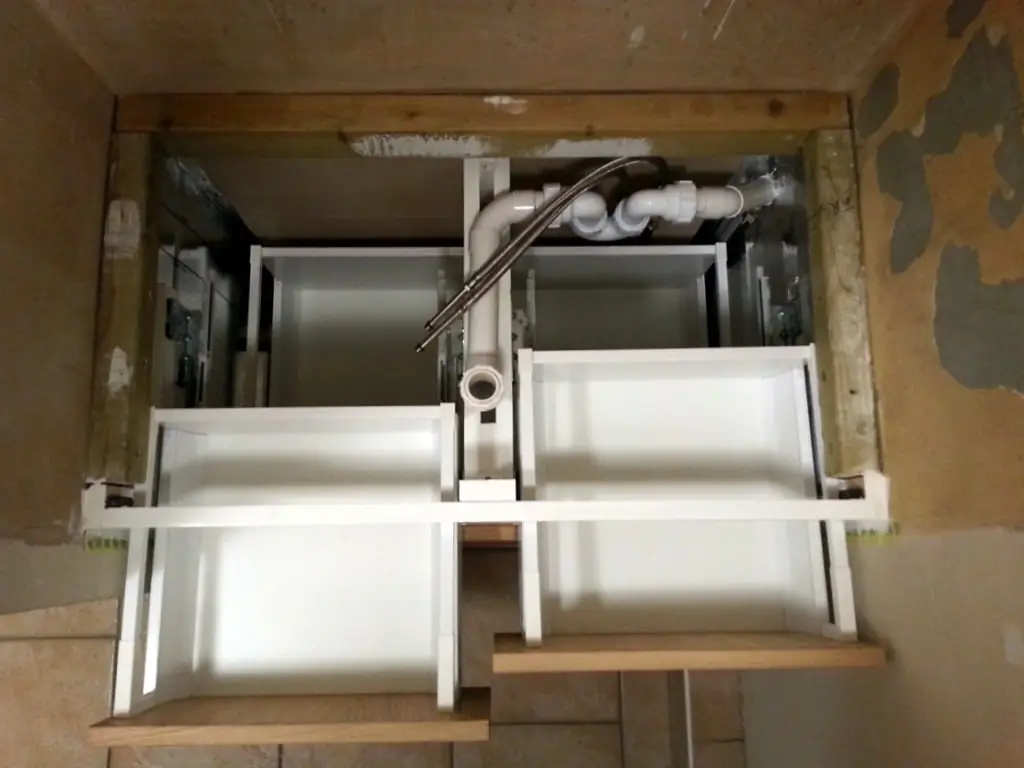

Здесь я разложила три ящика на место и протянула канализационную трубу между верхними.

Подношу канализационную трубу между ящиками

Выступы с каждой стороны передней панели ящика позволяют эту модификацию, но только до определенной степени. В образовавшийся зазор помещается труба диаметром 1,25 дюйма (внутренний), но не водосборник, который необходим для предотвращения попадания канализационных запахов в помещение.

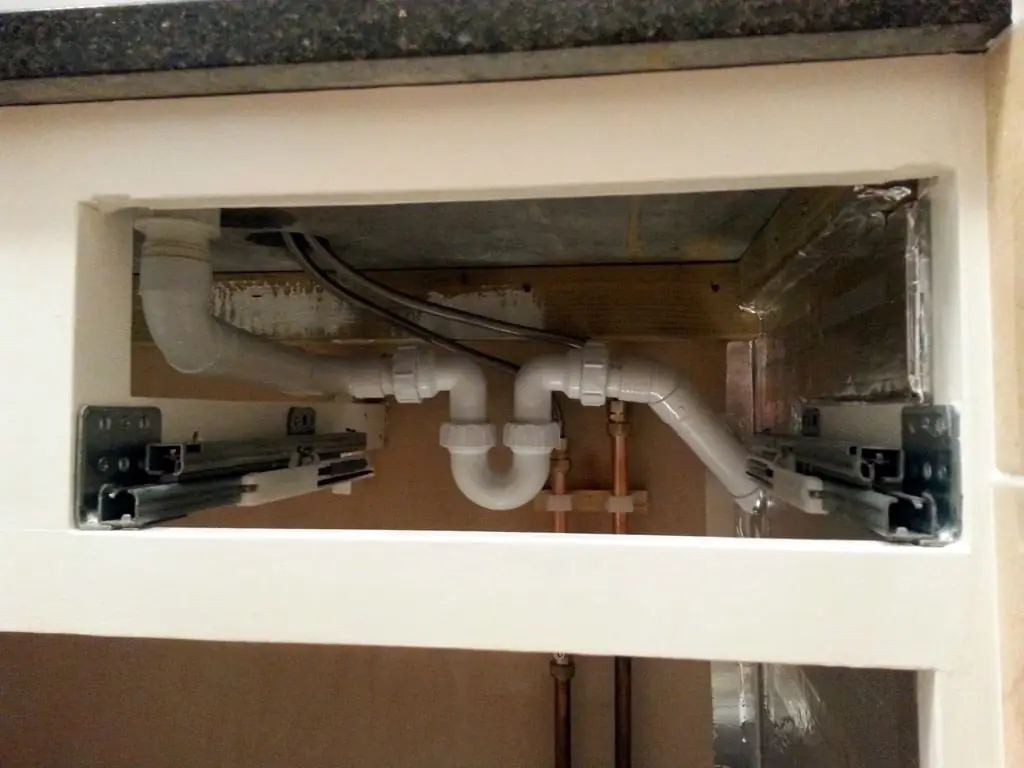

Решение состоит в том, чтобы переместить ловушку в другое место. Выбрав верхние ящики, которые были короче глубины туалетного столика, я освободил место за ящиком для бегущей ловушки, которая представляет собой U-образный изгиб с двумя горизонтальными отверстиями.

Создание ловушки

Итак, теперь мне нужно было соединить бассейн с горизонтальным трубопроводом. Обычно бассейн подсоединяется непосредственно к сифону, и я не смог найти нужный мне тип фитинга, который позволил бы мне установить изгиб на 90 градусов непосредственно под резервуаром. (Как упоминалось в начале, IKEA сейчас производит такой товар, но я не знал об этом в то время.)

К счастью, у меня все еще была ловушка в виде бутылки из старого туалетного столика. У него был необходимый резьбовой фитинг для слива из раковины, и я смог вырезать эту часть, осторожно сохранив при этом часть внутренней трубы, которая есть у сифона для бутылок. Эта внутренняя труба довольно аккуратно вписалась в 90-градусный коленчатый патрубок для растворителя.

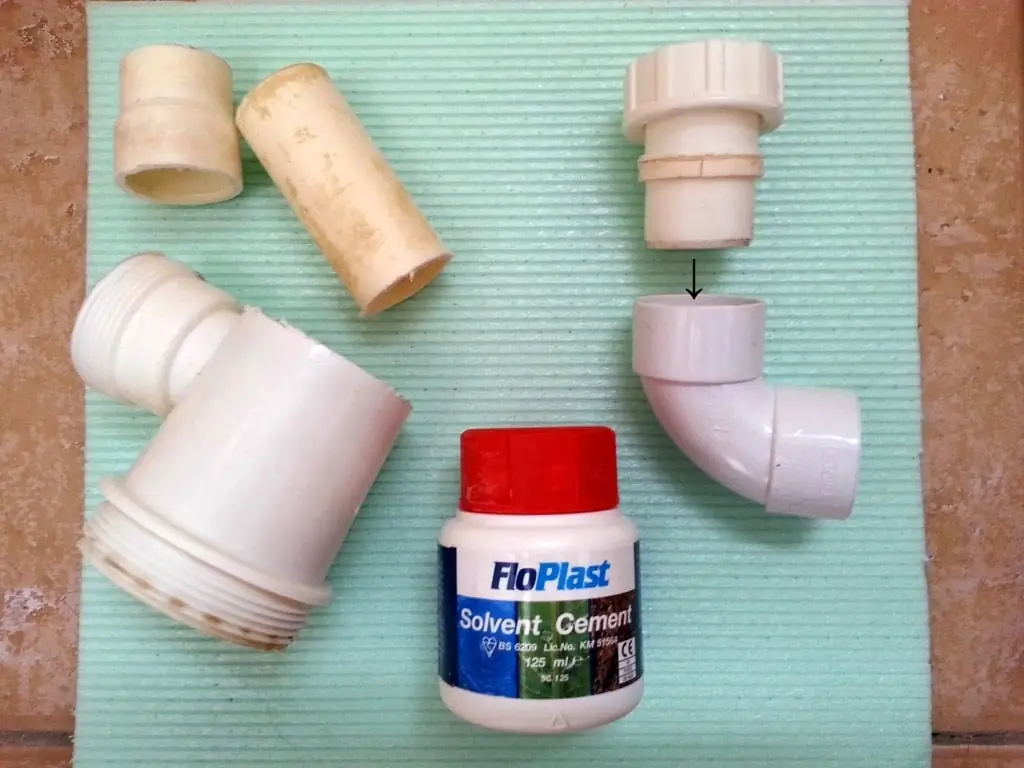

Изготовление слива под углом 90 градусов

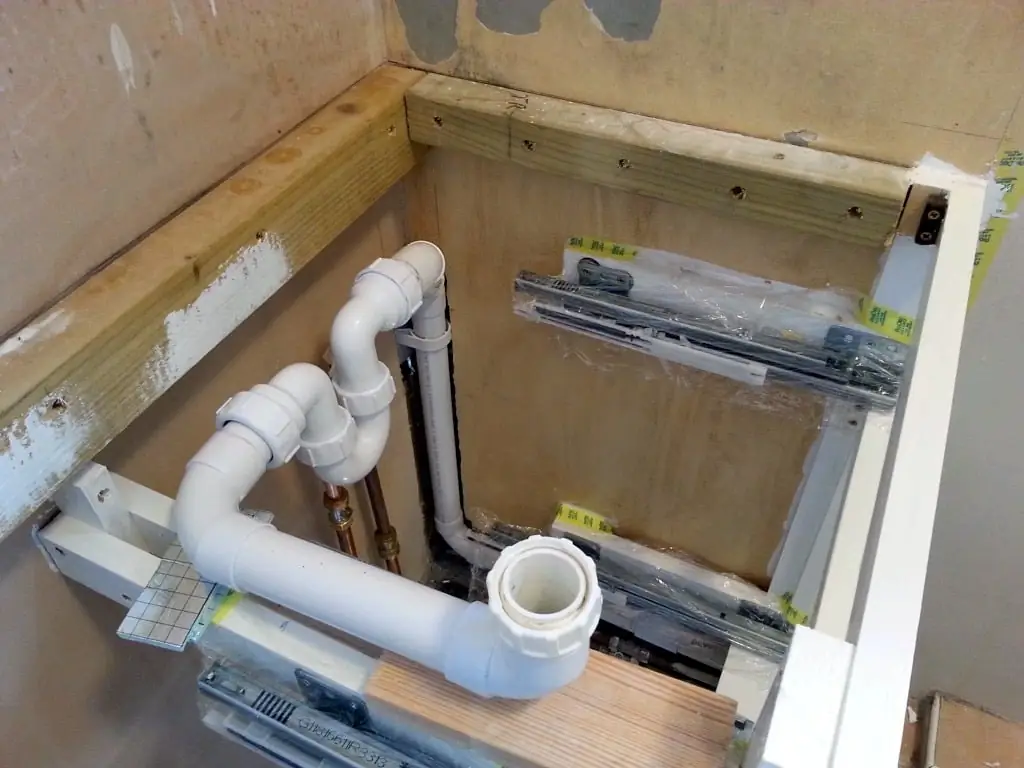

Я подсоединил канализационную трубу, и мне пришлось сбить немного штукатурки, чтобы пройти вертикальную секцию за более глубоким и нижним ящиком.

Направляющие для сливной трубы и направляющие ящиков

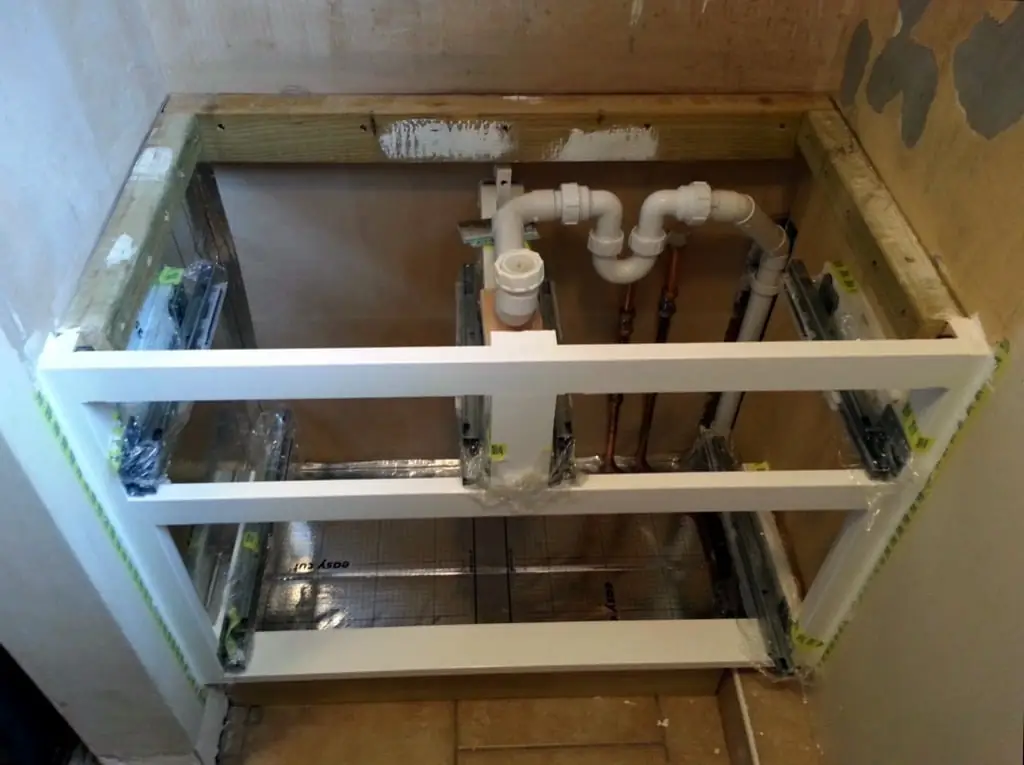

Теперь деревянная рама покрашена, и все направляющие ящиков на месте.

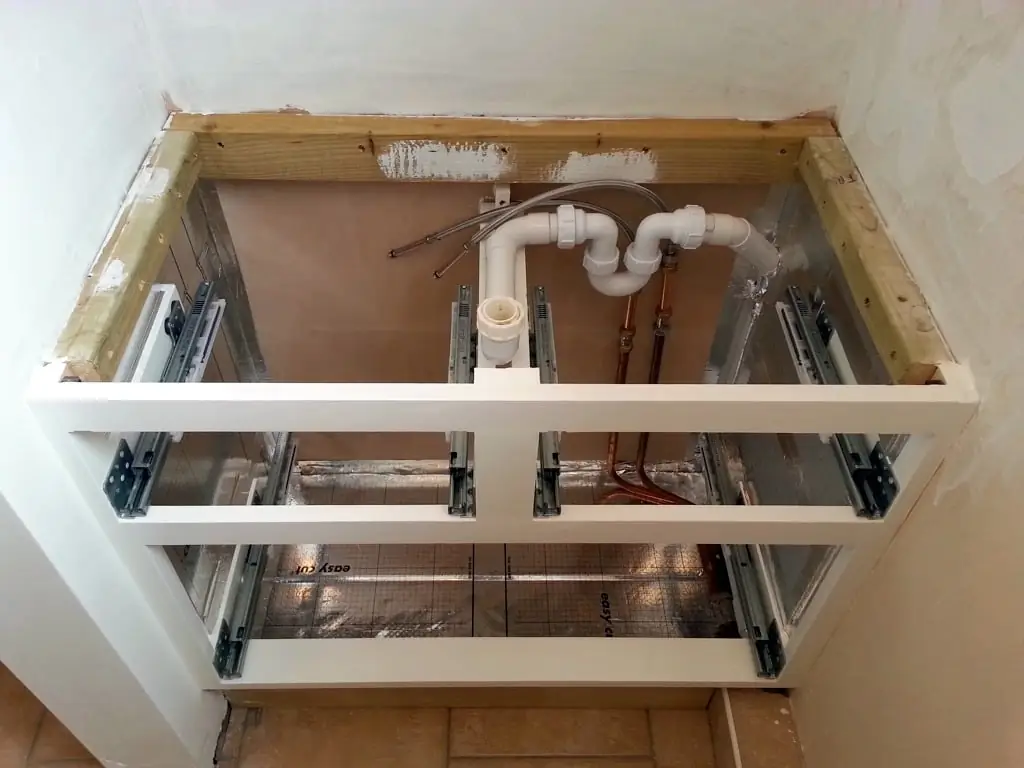

Окрашенная рама со сливной трубой и направляющими ящиков

Правая сторона имеет внешнюю стену, поэтому я изолировал ее 25-миллиметровой пенопластовой плитой с фольгой, чтобы уменьшить конденсацию внутри блока.

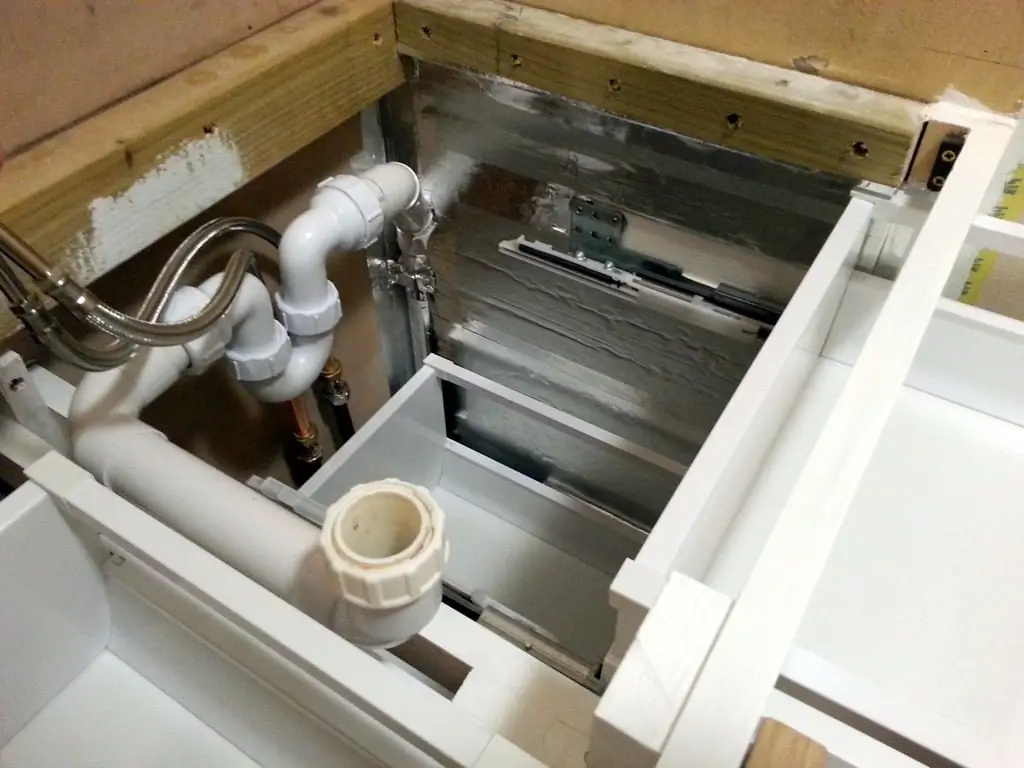

Изоляция и шланги в оплетке

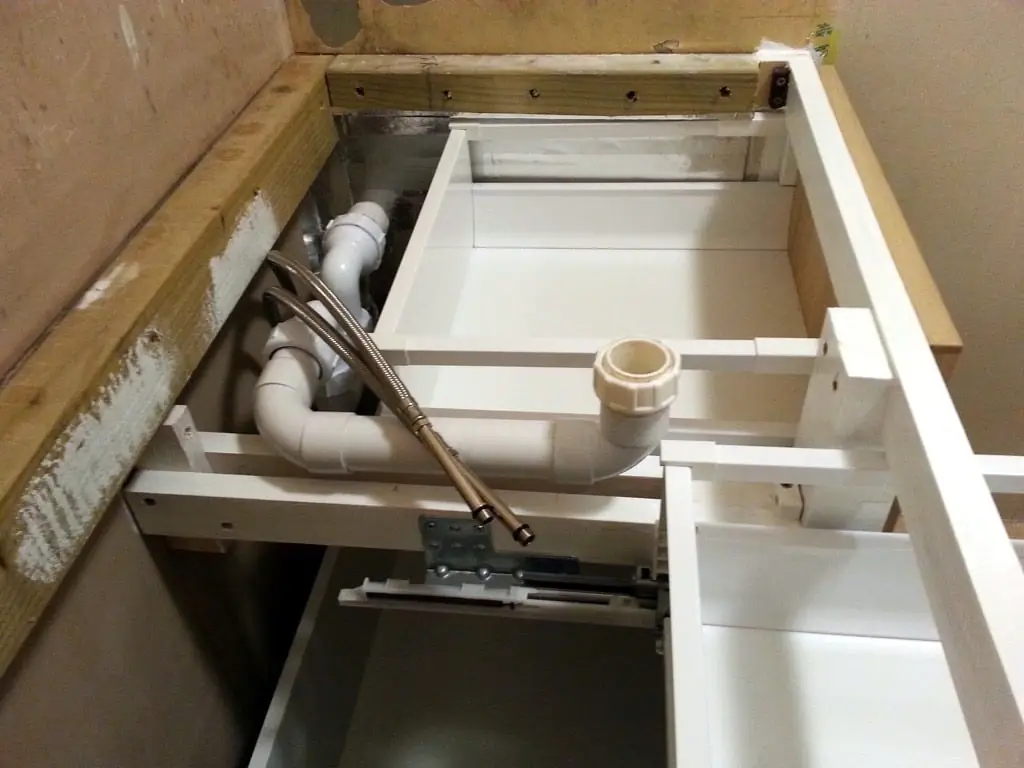

Регулировка ящиков тумбы в нише

Я проверил функционирование ящиков и наличие достаточного места для ловушки. В местах, где ящики поначалу не ходили свободно, я запаковал направляющие шайбами, чтобы сделать их более параллельными. Они несколько снисходительны к небольшим смещениям, но будут прилипать, если не будут достаточно хорошо выровнены.
