Когда вы запускаете скрытый электрический кабель - например, из дома в гараж или в беседку - его необходимо защитить, чтобы предотвратить механическое повреждение изоляции. Национальный Электрический Кодекс дает минимальные рекомендации по глубине погребения, а строительные коды определяют местные требования, которые вы должны соблюдать. Проконсультируйтесь с местным инспектором по специальным правилам и при необходимости получите разрешение, прежде чем выполнять какие-либо работы.

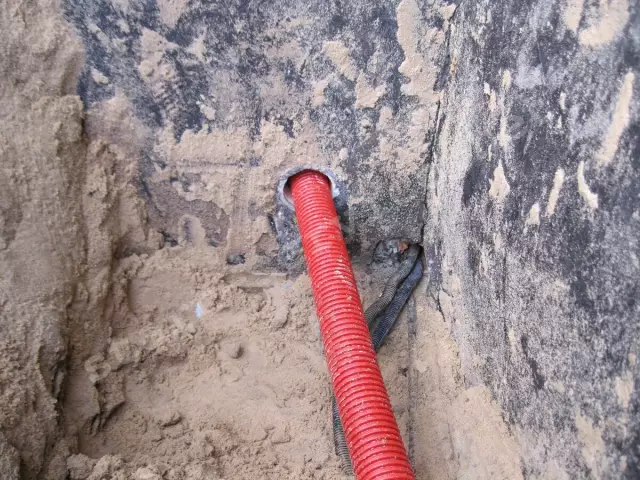

Кабельные траншеи должны быть достаточно глубокими, чтобы обеспечить защиту от повреждений.
Глубина заготовки для металлических трубопроводов
Пропуск подземных кабелей в металлических кабелепроводах, одобренных для скрытых кабелей, является самым дорогим методом, но также и тем, который требует наименьшего копания. В общем, похоронить металлические трубопроводы на глубине не менее 6 дюймов ниже поверхности почвы. Вы также можете запустить их на глубине 4 дюйма под 4-дюймовой бетонной плитой. Под вашей подъездной дорожкой трубы должны быть ниже глубины 18 дюймов, а под дорогой общего пользования или переулок они должны быть погребены ниже 24 дюймов. В твердой породе погрузите их в скалу, чтобы верхние края были на 2 дюйма ниже поверхности скалы и покрывали их бетоном.
Требования к неметаллическим трубопроводам
Неметаллические трубопроводы или дорожки качения, одобренные для скрытого кабеля, обеспечивают меньшую защиту, чем металлические трубопроводы, и требуют большей глубины захоронения. В общем, похоронить неметаллические трубопроводы на 18 дюймов ниже ранга или 12 дюймов, если они защищены на 2 дюйма бетона или эквивалента. Для всех других применений глубина погребения для неметаллических трубопроводов такая же, как и для металлических трубопроводов.
Прямое захоронение кабелей или проводников
Подземные фидерные кабели с маркировкой UF могут быть захоронены без дополнительной защиты от трубопроводов, поскольку они имеют жесткую куртку, предназначенную для захоронения. Погружайте UF-кабели на 24 дюйма ниже поверхности почвы и глубиной 18 дюймов при защите на 2 дюйма бетона. Для всех других применений глубина погребения такая же, как и для трубопроводов, за исключением того, что для кабелей UF требуется кабели длиной 2 дюйма из твердой породы.
Специальные меры для маломощных кабелей
Если ваши кабели работают с цепью напряжением 120 В, защитой от автоматического выключателя, рассчитанным на 20 ампер или менее, и для защиты подземного сегмента кабеля можно отключить прерыватель цепи замыкания на землю, вы можете уменьшить глубину погребения кабелей. Общая применимая глубина составляет 12 дюймов, или вы можете уменьшить ее до 6 дюймов, если вы защитите кабели бетоном на 2 дюйма. Под подъездной дорогой вам может понадобиться только 12 дюймов глубины погребения. Трубопроводы необходимы для установки в 2 дюйма твердой породы с бетоном. Эти сокращения глубины применяются независимо от того, какой метод захоронения выбран.
Уменьшенные глубины для управляющих кабелей
Цепи управления, несущие менее 30 вольт, по своей природе менее опасны, чем те, которые имеют более высокие напряжения и поэтому могут быть захоронены менее глубоко. Обычная требуемая глубина составляет 6 дюймов. Для всех других применений применяются те же самые глубины, что и для скрытого UF-кабеля, за исключением того, что кабели управления должны быть погружены на глубину 18 дюймов под подъездными дорожками.
