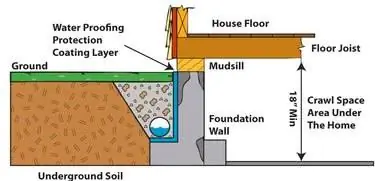

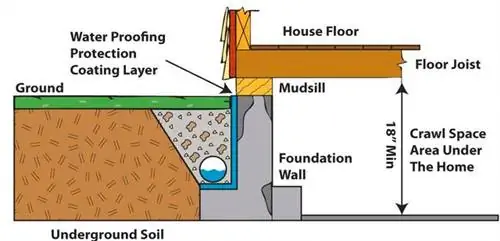

На этой диаграмме показан типичный монтаж дренажной плитки вдоль внешней стороны фундамента подполья.
В жилищном строительстве система дренажной плитки является средством, гарантирующим, что грунтовые воды не проникнут в подвал или подполье, а вместо этого будут направлены в сторону от дома, прежде чем они смогут проникнуть внутрь. В то время как в некоторых домах может никогда не понадобиться система дренажной плитки, это хорошая функция, поскольку вы никогда не знаете, когда период сильного дождя или быстрого таяния снега может вызвать катастрофические проблемы с водой в вашем подвале или подвале.
Что такое дренажная плитка?
В современных приложениях дренажная плитка - это вообще не плитка, а система из пористой пластиковой трубы из ПВХ или гибкой пластиковой трубы, которая укладывается под землю вокруг фундамента дома. Он предназначен для сбора воды до того, как она попадет в подвал или подполье, и либо направляет воду вниз по склону от фундамента дома под действием силы тяжести, либо направляет ее в сборную яму, откуда электрический дренажный насос может удалить ее из дома. В некоторых системах трубопровод может проходить к удаленной дренажной яме, закопанной под землю, в то время как в других системах трубопровод или водоотливной насос сбрасывает воду на открытый грунт, где она может попасть в ливневую канализацию или просочиться в землю.
Система водосточной плитки может быть установлена либо вокруг фундамента дома снаружи, либо внутри фундамента, под плитой пола. Когда он устанавливается как часть исходной конструкции, трубопровод дренажной плитки обычно закапывается в землю вокруг фундамента снаружи, а иногда и внутри фундамента.
История сливной плитки
Использование дренажной плитки зародилось в сельском хозяйстве более 2000 лет назад. Египтяне и вавилоняне использовали методы дренажа, чтобы удалить лишнюю воду из почвы и улучшить рост сельскохозяйственных культур. В первоначальном виде эти системы изготавливались из отрезков глиняной черепицы. Несмотря на многовековое использование, полевые дренажные системы не использовались в Америке до тех пор, пока шотландский иммигрант Джон Джонстон не установил глиняные плитки на своей ферме в Нью-Йорке в 1838 году. Его производство пшеницы и прибыль с акра настолько превышали доходы его соседей, что он вызывал неприязнь у соседей. много. Однако Джонстон не скрывал своих методов, и в 1860 году Генри Френч написал книгу, которая произвела такое сильное впечатление, что эти дренажные системы были переименованы во французские дренажи. Дренажная плитка - это термин, наиболее часто используемый сегодня, но в некоторых регионах страны такие сельскохозяйственные дренажные системы до сих пор называют французскими дренажами. Другие термины, которые вы можете встретить, включают фундаментную плитку, плакучую плитку, дренаж по периметру, перфорированный дренаж и дренаж фундамента.

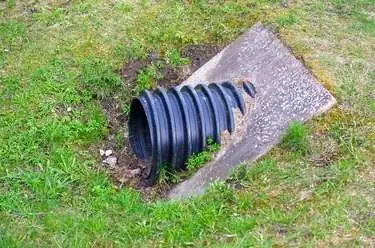

Вода попадает в трубу и вытекает из фундамента на открытый дневной свет.
Сливная плитка для жилых помещений
Принципы полевых дренажных систем аналогичны тем, которые действуют при использовании дренажной плитки в жилищном строительстве. Целью дренажной плитки вокруг вашего дома является сбор воды вокруг фундамента подвала и направление ее в одно из двух мест. Если вы живете в районе без уклона, вода стекает в выгребную яму в вашем подвале, откуда ее затем откачивают от фундамента. В качестве альтернативы, если вы живете на участке с достаточно крутым склоном, вода стекает вниз от вашего фундамента к какой-то точке выхода дневного света. Труба должна иметь уклон с минимальным уклоном ¼ дюйма на фут, хотя более крутой уклон предпочтительнее. Вся система работает очень просто и эффективно, создавая путь наименьшего сопротивления для воды. Это означает, что вода с меньшей вероятностью просочится в ваш подвал через любые маленькие незаметные трещины в фундаменте или плите.

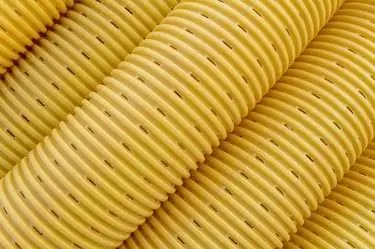

Гофрированная гибкая пластиковая труба обычно желтого или черного цвета и перфорирована для пропуска воды.
Существует два основных типа дренажных труб. Один тип представляет собой жесткую трубу из ПВХ с отверстиями на одной стороне. Отверстия размещают лицевой стороной вниз, и вода попадает в трубу снизу. Труба из ПВХ имеет длину 10 футов, и, поскольку она жесткая, для перемещения по дому требуются угловые фитинги. Труба из ПВХ устойчива к раздавливанию до 3000 фунтов и стоит около 0,65 доллара за фут.
Второй тип дренажной трубы - это гофрированная гибкая пластиковая труба с перфорацией (небольшими прорезями), которые пропускают воду в трубу, но препятствуют попаданию крупных частиц почвы. Гибкую пластиковую трубу можно приобрести с тканевым покрытием, препятствующим попаданию в трубу мелких частиц грунта. Без тканевого покрытия эта труба стоит около 0,40 доллара за фут. Она дешевле, чем труба из ПВХ, но имеет больший риск раздавливания при засыпке траншеи. Трубы диаметром четыре дюйма являются стандартным размером для дренажных систем фундамента, хотя диаметры могут варьироваться от 2 до 18 дюймов.
Дренажную плитку лучше всего укладывать сразу после закладки фундамента нового дома и до начала дальнейшего строительства. Труба обычно устанавливается в траншею глубиной 5 или 6 дюймов, которая проходит вдоль нижнего колонтитула.
Далее дренажная плитка покрывается как минимум 3 футами круглого промытого гравия размером от 1 до 1 1/2 дюйма. Этот гравий слишком велик, чтобы пройти через отверстия или перфорации в трубе, но он является отличным фильтром для воды, которая проходит по трубе. После слоя гравия идет покровный материал - пористая ткань, такая как рубероид или ландшафтная ткань, которая позволяет просачиваться влаге, блокируя почву. После того, как гравийное покрытие уложено, почва накапливается, чтобы закончить работу.

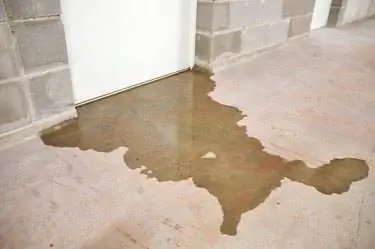

Вода в подвале указывает на проблемы с канализацией.
Нужна ли дренажная плитка?
Сегодня согласно большинству строительных норм и правил требуется укладывать дренажную плитку вокруг всех бетонных и каменных фундаментов, которые удерживают землю и ограждают жилое или пригодное для использования пространство ниже уровня земли. Однако в соответствии с Международным жилищным кодексом 2012 года есть одно исключение из этого требования. Дренажная система не требуется, когда фундамент установлен на хорошо дренированном грунте или грунте из песчано-гравийной смеси. Вы можете протестировать свою почву, чтобы определить ее тип, но, тем не менее, строители часто советуют установить какой-либо тип дренажа фундамента в качестве дополнительного уровня безопасности.
Дренажные плиточные системы довольно доступны по цене и просты в установке на ранних этапах строительства дома, до засыпки фундамента. Учитывая, что вы защищаете свой дом от повреждения водой, вероятно, стоит установить систему, если вы заключаете контракт на строительство нового дома. И это несомненный плюс, на который стоит обратить внимание, если вы покупаете дом - будь то недавно построенный дом или существующее жилье.
Если в существующем доме начинают возникать проблемы с водой, можно установить дренажную плитку, чтобы устранить проблему. Установка дренажной плитки на существующем доме для устранения проблем с водой в подвале очень дорогостоящая и трудоемкая, но это может быть единственным решением. Это требует крупных раскопок вокруг всего фундамента, или внутри существующего подвала, или и того, и другого. На открытом воздухе вам, возможно, придется убрать ландшафтный дизайн, включая террасы, террасы, ступени и тротуары, чтобы установить дренажные трубы.
Дренажная плитка чаще монтируется вокруг внутренней части фундамента дома. В бетонной плите у стен фундамента вырезается канал, затем под полом укладывается дренажная плитка, ведущая в выгребную яму. Затем пол заделывают. Когда грунтовые воды начинают собираться под плитой, они собираются по дренажной трубе и направляются в выгребную яму, где автоматически включается насос и откачивает воду из дома. Это может предложить решение для старых домов, которые не были оборудованы дренажными системами фундамента при их постройке.

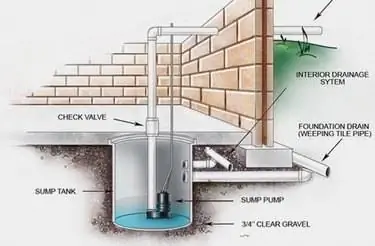

Эта система дренажной плитки имеет дренажную трубу как внутри, так и снаружи стены фундамента, а также использует дренажный насос для удаления воды.
Установка дренажной системы в помещении - непростая задача. Все полы и мебель должны быть удалены, и вы столкнетесь с целыми днями отбойных молотков и беспорядка, пока система будет установлена. И внутренняя система может быть не такой эффективной, как система, которая также интегрирует дренажную плитку на внешней стороне стены фундамента. Преимущество наружной дренажной плитки заключается в том, что она перехватывает и отводит грунтовые воды до того, как они попадут внутрь.
Устранение проблем с дренажем
Если ваша дренажная плитка работает нормально, вы даже не узнаете, что она там есть. Однако иногда труба может засориться грязью, корнями или другим мусором, и тогда вода не сможет отвести воду от вашего дома. Или, если ваша система использует дренажный насос для удаления воды из сборной ямы, электрический насос может выйти из строя или перестать работать. Ниже приведены некоторые признаки проблемы с дренажем:
- Вода в подвале.
- Водяные пятна на стенах подвала. Если не принять меры, за этим может последовать серьезное наводнение.
- Лужи рядом с фундаментом вашего дома. Лужи также могут означать, что ваш двор имеет недостаточный уклон от вашего дома или что ваши водосточные трубы не отводят воду достаточно далеко от крыши.
Если подземные воды управляются хорошо, дренажная плитка становится лишь частью более крупной системы управления водными ресурсами. Тщательная планировка двора важна для отвода воды от фундамента, водосточных желобов и водосточных труб.
