Большие электродвигатели с высоким стартовым моментом, такие как двигатель компрессора кондиционера, часто используют комплект пусковых конденсаторов. Комплект пускового конденсатора содержит пусковой конденсатор, реле и провода. Стартовый конденсатор дает обмоткам двигателя электрический импульс во время фазы запуска. Реле отключает пусковой конденсатор от электрической цепи двигателя, как только двигатель достигнет рабочей скорости. Провода в комплекте с пусковым конденсатором используют цветную изоляцию и подключаются к конденсатору двигателя и контактору - к источнику питания реле к двигателю.
Шаг 1
Выключите электричество на блоке, в котором работает двигатель. Отсоедините устройство, если он подключается к настенной розетке. Выключите автоматический выключатель устройства, если устройство подключается непосредственно к автоматическому выключателю.
Шаг 2

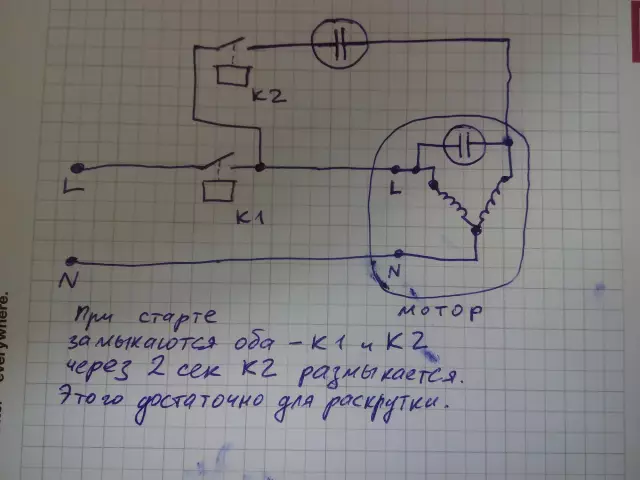

Проверьте схему подключения пускового конденсатора. На диаграмме указаны цвет провода конденсатора и реле и функция провода. Часто марка на стороне реле показывает схему подключения.
Шаг 3
Вставьте проводную клемму на «Common» проводнике пускового конденсатора, обычно черный провод, в общую клемму на стороне нагрузки контактора устройства. Провода, подключенные к общей клемме двигателя, обозначенные «C» или «COM» на схеме электропроводки двигателя, также подключаются к этому контактору контактора.
Шаг 4
Вставьте проводную клемму на проводе «Пробег» пускового конденсатора на клемму «HERM» конденсатора рабочего конденсатора. Провод, подключенный к клемме запуска двигателя, обозначенный «S» на схеме электропроводки двигателя, также подключается к этой клемме конденсатора.
Шаг 5
Вставьте один из проводных клемм на каждом из коротких проводов в комплекте с пусковым конденсатором на клеммы пускового конденсатора. Один провод подключается к каждому терминалу запуска конденсатора.
Шаг 6
Надавите на клемму на одном из проводов пускового конденсатора на клемму «Пуск» пускового конденсатора.
Шаг 7
Наденьте проводную клемму на второй провод пускового конденсатора на общую клемму запуска конденсатора, часто обозначенную «C», «COM». Провод, подключенный к клемме запуска двигателя, обозначенный как «R» на схеме электропроводки двигателя, и провод, идущий к горячей клемме на стороне нагрузки контактора, также подключается к этой клемме конденсатора.
