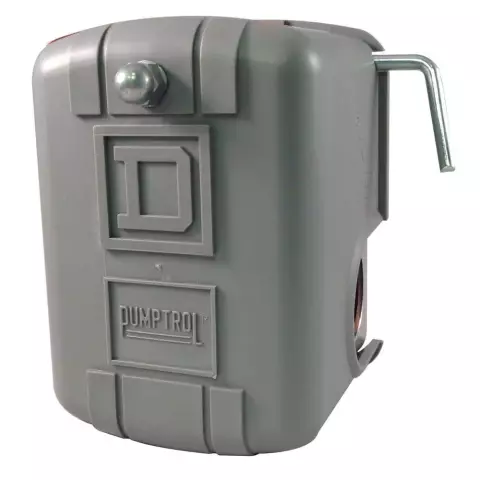

Датчики давления Square D Pumptrol обычно встречаются во многих коммерческих и бытовых системах водопровода, которые требуют регулирования давления воды. Хотя выключатели давления Pumptrol, как правило, надежны, иногда могут возникать проблемы с коммутатором или с соответствующей системой водоснабжения. В случае возникновения проблем некоторые простые способы устранения неполадок могут помочь определить корень проблемы и могут даже предотвратить дорогостоящий телефонный звонок от вашего водопроводчика или электрика.
Устранение неисправностей реле давления Pumptrol относительно прост.
Шаг 1
Убедитесь, что все плавкие выключатели и автоматические выключатели, питающие реле давления Pumptrol, являются функциональными и находятся в положении «Вкл.», А также проверяют на прорезывание, защемление или изношенную проводку. Если питание подается на коммутатор, и переключатель все еще не срабатывает, когда давление воды падает ниже разрезного давления, перед продолжением отключите все питание от переключателя.
Шаг 2
Визуально проверьте контакты переключателя на предмет сильного горения или точечной коррозии. В соответствии с веб-сайтом изготовителя, если происходит ожог или питтинг, замените контакты на номер D 9998PC241 для моделей 9013F и номер детали 9998PC205 для моделей 9013G.
Шаг 3
Если контакты переключателя находятся в хорошем состоянии, убедитесь, что вход в диафрагму переключателя не засорен песком, мусором или отложениями. Для этого снимите корпус переключателя с трубы и визуально осмотрите отверстие в диафрагме, которая расположена на нижней части корпуса переключателя. Очистите любые препятствия.
Шаг 4
Переустановите переключатель и проверьте правильность работы. Если переключатель работает, но не поддерживает надлежащее давление, отрегулируйте настройки вырезания и / или выключения.
Шаг 5
Чтобы поднять или опустить настройки вырезания и вырезания при сохранении разницы между этими двумя настройками, отрегулируйте гайку диапазона. Гайка диапазона - это 3/8-дюймовая гайка, которая регулирует большую из двух пружин в моделях FSG, FYG, FRG и Type G Pumptrol. Модели FTG и FHG имеют только одну регулировочную пружину. Поверните гайку гайки по часовой стрелке, чтобы увеличить давление нарезания и против часовой стрелки, чтобы снизить давление нарезания. Три с половиной оборота гайки диапазона изменят как настройки вырезания, так и выключения примерно на 10 фунтов на квадратный дюйм.
Шаг 6
Отрегулируйте дифференциальную гайку, если вы хотите поднять или опустить настройку выключения, при этом поддерживая постоянное давление среза. Все, кроме моделей FTG и FHG Pumptrol, будут иметь этот вариант. Дифференциальная гайка - это 3/8-дюймовая гайка, которая регулирует меньшую из двух пружин в моделях FSG, FYG, FRG и переключателей типа G. Поверните дифференциальную гайку по часовой стрелке, чтобы увеличить давление выключения и против часовой стрелки, чтобы снизить давление выключения. Регулировка дифференциальной гайки изменяет только настройку выключения, в то время как настройка выреза остается неизменной.
