Труба - это металлическая или пластиковая трубка, используемая для создания защитного канала для электрического провода. Канал вместе с электрическими коробками и устройствами, соединяющими части кабелепровода, вместе известен как кабелепровод. В домашней электропроводке большая часть электропроводки представляет собой изолированный кабель, проложенный внутри стен, пола и потолка без кабелепровода. Кабелепровод обычно используется только там, где провода цепи открыты (или установлены на поверхности, или заглублены) и поэтому нуждаются в защите от повреждений или влаги.

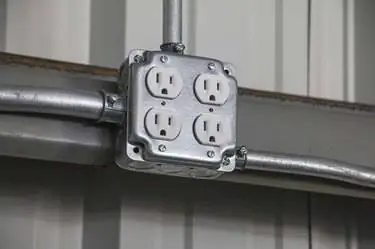

Кабелек обеспечивает защиту электрических проводов, проложенных в открытых местах.
Установка кабелепровода
Кабелек обычно содержит два или более отдельных изолированных провода. Это еще одно отличие от кабеля, состоящего из нескольких проводов, заключенных в защитную оболочку или броню. Кабель обычно не проходит через кабелепровод.
В стандартной установке весь кабельный канал, включая кабелепровод, коробки, соединители и фитинги, устанавливается до того, как отдельные провода протянуты через кабельный канал. Электрики называют стадию проводки «вытягиванием» или «выловом», потому что провода протягиваются через кабелепровод гибкой металлической лентой, называемой «рыбной лентой».
Каждый тип кабелепровода имеет свои фитинги (соединяющие отрезки кабелепровода вместе) и соединители (соединяющие кабелепровод с коробками). Фитинги включают в себя прямые муфты и различные колена и тройники, очень похожие на сантехнические фитинги, для удлинения или изменения направления кабелепровода. Некоторые фитинги имеют съемные пластины или крышки, обеспечивающие доступ к внутренней части кабелепровода для облегчения протягивания проводов; когда они установлены, их часто называют «точками притяжения».
Канал ЕМТ
Электрическая металлическая трубка, или ЭМТ, является наиболее распространенным типом кабелепровода для открытых внутренних установок, например, в подвале, недостроенном гараже или мастерской. Это самый легкий и тонкий из жестких металлических трубопроводов, он бывает нескольких диаметров; 1/2 дюйма - самый стандартный размер для бытовых цепей. EMT также называют «тонкостенным», и его относительно легко согнуть с помощью инструмента, называемого трубогибом.

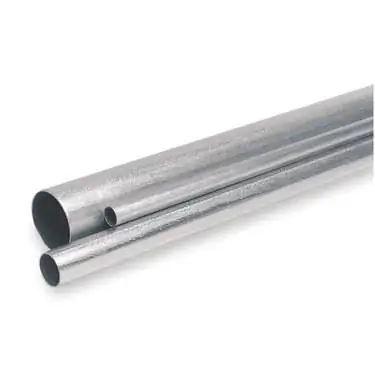

Трубопровод EMT является наиболее распространенным типом трубопровода, используемого в жилых помещениях.
EMT разрешен Национальным электротехническим кодексом (NEC) для сухих и влажных помещений, но требует специальных водонепроницаемых фитингов и разъемов во влажных местах. При правильной установке кабелепровод EMT может служить в качестве пути заземления цепи и использоваться вместо отдельного провода заземления, проходящего внутри кабелепровода.
RMC и IMC
Жесткий металлический кабелепровод и промежуточный металлический кабелепровод представляют собой жесткие металлические трубы для тяжелых условий эксплуатации, используемые для структурных применений, обычно на открытом воздухе. Если в вашем доме есть воздушные служебные провода (идущие от инженерных сетей), которые подключаются к столбу на крыше, труба, которая проходит над крышей, вероятно, RMC или IMC. Кабелепроводы обоих типов также могут защищать проводку, входящую и выходящую из сервисной панели (коробки выключателя).
Кабель и муфта IMC.
RMC и IMC могут использоваться взаимозаменяемо, при этом IMC более распространен в наши дни, потому что он легче и с ним проще работать, чем с RMC. Они разрешены NEC для использования в сухих, влажных и коррозионно-активных средах, и их можно закапывать во многих случаях. Обычно они соединяются с помощью резьбовых соединителей и фитингов.
FMC
Гибкий металлический трубопровод наиболее известен под прозвищем «Гринфилд» в честь его изобретателя Гарри Гринфилда. Это спиральная металлическая трубка, которая легко изгибается и обычно используется для коротких открытых участков в бытовых сетях, таких как соединения для измельчителей мусора, водонагревателей и печей. FMC подходит только для сухих мест и должен поддерживаться через каждые 4 1/2 фута и в пределах 12 дюймов от каждой электрической коробки. Его можно использовать в качестве заземляющего пути только с одобренными фитингами и только там, где гибкость не является проблемой после его установки. Например, если он подключен к вибрирующему двигателю, кабелепровод нельзя использовать для заземления.

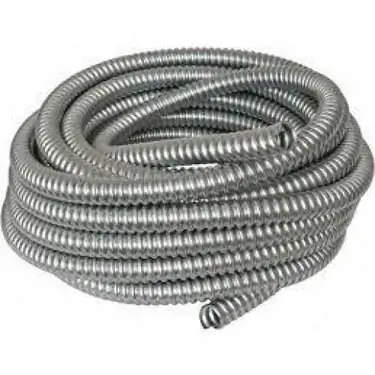

Канал FMC (Greenfield).
Жесткий ПВХ
Жесткая труба из поливинилхлорида представляет собой пластиковую трубку, представляющую собой тонкую версию водопроводной трубы из ПВХ (обычно она серого цвета, а не белого). Его можно нагреть и согнуть, чтобы изменить направление, но чаще всего его направляют с помощью угловых фитингов. Соединения склеиваются растворителем, аналогично тому, как обрабатываются водопроводные трубы из ПВХ. Клеевые соединения делают кабелепровод водонепроницаемым, поэтому ПВХ можно использовать для наружных и подземных работ, а также для сухих и даже коррозионно-активных сред. Поскольку ПВХ является непроводящим, этот канал не может использоваться в качестве заземляющего канала.

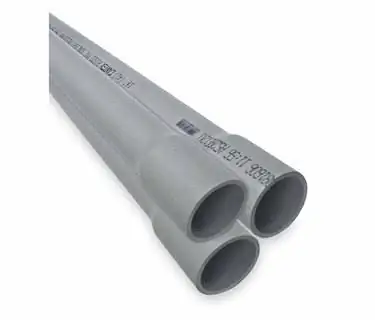

Жесткая труба из ПВХ.
ПВХ чаще всего используется для подземных наружных цепей, например, для систем ландшафтного или дворового освещения или для цепей, обеспечивающих электроэнергией навесы или отдельные гаражи. Вы также видите, что он выходит из нижней части наружных сервисных панелей. Его нельзя использовать для поддержки светильников и нельзя использовать там, где он может быть подвержен физическому повреждению.
LFMC
Гибкая металлическая труба, непроницаемая для жидкости, представляет собой гибкую металлическую трубу, покрытую пластиковой оболочкой для обеспечения водонепроницаемости. Это разрешено в сухих и влажных местах и чаще всего используется для защиты проводки между наружным блоком кондиционера и разъединителем блока. LFMC также может быть захоронен, если материалы одобрены для применения. В нем используются специальные резьбовые и уплотненные соединители для обеспечения водонепроницаемости.

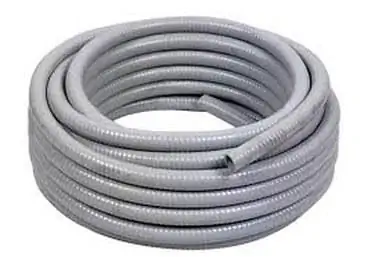

канал LFMC.
