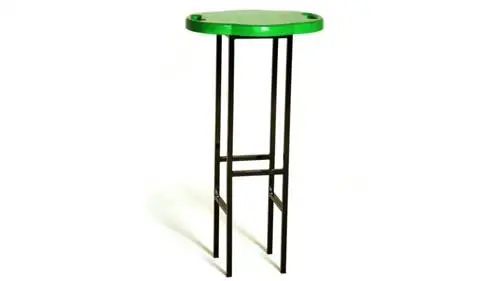

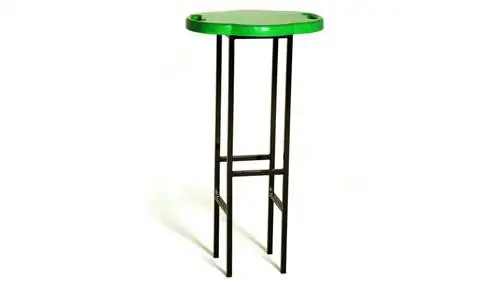

Соберите табурет с помощью сварки. В Bricomania мы собираемся построить очень оригинальный табурет со сварным железным каркасом.

Мы изготовим конструкцию из железных стержней и самое главное - это система сварки, которую мы будем использовать для ее изготовления. Сварка пламенем называется автогенной, и именно эту систему мы собираемся использовать в данном случае.

Позже мы сделаем сиденье из фанеры окуме. А если добавить немного цвета, то результат будет практичным, стойким и удобным.

Работа будет разделена на две части: с одной стороны - металлическая конструкция, образованная ножками табурета, а с другой - сиденье. Последний состоит из куска окумэ фанеры, форму которой мы придадим с помощью плиты и источника для приготовления пищи. Металлическую конструкцию мы сделаем с помощью автогенной сварки, специального сварного шва для тонких материалов.

Инструменты

  • Головоломка
  • Лезвие для криволинейных резов
  • Металлический лист
  • Дрель
  • Сверло по дереву диаметром 10 мм
  • Сверло по металлу диаметром 5 мм
  • Мини-измельчитель
  • Полировальная пластина
  • Кислородная и газовая горелка
  • Ведро
  • Роллер
  • Палетина
  • Орбитальная шлифовальная машина

Материалы

  • Квадратная железная труба 16 x 16 мм.
  • Четыре пластиковые заглушки
  • 12 мм фанера окуме.
  • Монтажный клей
  • Антикоррозионная эмаль
  • Лак-эмаль
  • Латунные прутки диаметром 1,5 мм
  • Порошок буры
  • Четыре болта 4 x 40 мм.

Пошаговая сборка табурета с помощью сварки:


Шаг 1

Мы начнемс вырезания кусков квадратной железной трубы, которые нам понадобятся для изготовления металлической конструкции. Для этого воспользуемся лобзиком, без маятникового движения, и подходящим полотном для резки металла. Глаза защитим очками, а места срезов потом пройдемся напильником.


Шаг 2

Металлическая конструкция состоит из двух частей в форме буквы «Н», закрытых сверху, которые мы соединим вместе. Чтобы сварить, не сжигая стол, мы кладем несколько плиток в качестве защиты и размещаем хорошо квадратные куски железа, для чего мы будем использоватьмагнитный квадрат или традиционный.


Шаг 3

Начинаем склеивать детали. Хорошо защитившись перчатками и очками, открываем газ, включаем и регулируем пламя. Наконец, мы откроем кислород. Берем латунный стержень, который будет металлическим вкладом для сварки, и нагреваем.


Шаг 4

Далее пропитываем латунный стерженьбурой. Бура - это химическое соединение, похожее на белый порошок, который облегчает сварку.


Шаг 5

Наносим буру на место соединения и нагреваем. Мы поместим латунный стержень и факел под углом 45º. Чтобы сделать все соединения, мы повторим ту же операцию с обеих сторон каждой детали.


Шаг 6

Мы соединяем две части в форме буквы «Н», закрытой в верхней части, с некоторымиперекладинами, также привареннымиЧтобы отключить сварочное оборудование, мы замкнем два давления краны и слейте газ и кислород из горелки. Даем остыть и собираем снаряжение.


Шаг 7

Металлическая конструкция уже собрана, поэтомумы удалим лишний припой шлифовальной машиной с полировальным кругом.


Шаг 8

Теперь займемсясиденьем, которое должно быть достаточно большим, чтобы покрывать металлическую конструкцию и быть удобным. Для этого нам понадобится картонный шаблон, который поможет нам отметить три куска дерева, которые нам понадобятся. Сформируем шаблон с помощью тарелки и кухонного источника, нарисуем детали против волокон, чтобы сиденье было более прочным, а дерево не покоробилось.


Шаг 9

После того, как три детали были размечены, мы вырезаем их с помощью электролобзика и специального лезвия, чтобы сделатькриволинейные вырезы в дереве Мы также выдолблем ручки, предварительно просверлив отверстие достаточно большое, чтобы в него поместилось полотно лобзика.


Шаг 10

На три детали ocume наносим монтажный клей и соединяем их между собой, удаляя излишки продукта тряпкой.


Шаг 11

Держим сиденье струбцинами, пока клей не затвердеет.


Шаг 12

После того, как клей затвердеет, закруглите края сиденья и хорошо отшлифуйте всю деталь с помощью орбитальной шлифовальной машины.


Шаг 13

Проделываем четыресквозных отверстия для крепления сиденья к металлоконструкции. Для того, чтобы сверло не двигалось при сверлении металла, предварительно пометим точки перфоратором.

сварной табурет
сварной табурет

Шаг 14

Пришло время придать цвет. Руки защищаем латексными перчатками и с помощью кисточки наносим на металлическую конструкцию черную антикоррозийную эмаль.


Шаг 15

Такжепокрасили сиденье, в данном случае в зеленый цвет, лаком и поролоновым валиком. Дайте изделию высохнуть.


Шаг 16

Следующий шаг - установитьпластиковые заглушки на ножки, чтобы не царапать пол. Мы подгоним их нейлоновым молотком.


Шаг 17

И чтобы закончить нашу работу, мы кладем металлическую конструкцию на деревянное сиденье и соединяем обе части четырьмя винтами. Следуя шаг за шагом, как сварить железо, мы без проблем получим этот предмет мебели.
