Мы уже рассмотрели, как размер сторон и дна деревянного ящика, изготовленного с помощью ласточкин хвостов, которые нестандартно подходят для предметов, которые вы хотите сохранить. В этом посте мы узнаем, как маркировать и делать угловые соединения так, чтобы нижняя часть ящика была надежно закреплена, не видя сбоку.
Для этого мы будем использовать полуслепые соединения ласточкин хвост. Это было рассмотрено более подробно в предыдущем посте, поэтому было бы полезно рассмотреть это перед запуском.
Как сделать угловые суставы
Шаг 1:
Возьмите один из досок и подготовьте его для изготовления хвостов.
Вертикальные линии на этом рисунке означают, что паз, который в конечном итоге удерживает нижнюю панель, будет идти. Обычно я бы не затушевал, но я сделал это для демонстрации.
Шаг 2:
Затем отметьте хвосты, как показано ниже. Тень в областях, которые будут вырезаны.
Ключ к правильному праву этого шага - убедиться, что канавка для дна находится внутри хвоста. Вы можете видеть, что заштрихованная область для канавки находится между сторонами хвоста в крайнем правом углу.
Шаг 3:
Идите вперед и увидьте и отрежьте отходы с хвостовой доски и используйте их, чтобы отметить штырь. Обязательно держите внешнюю сторону плат, ориентированных снаружи сустава.
После маркировки платы контактов и затенения в зонах отходов вы увидите, что соответствующая канавка на этой доске будет полностью содержаться внутри гнезда.
Шаг 4:
Пила и отрубать отходы, будучи уверенными, что они видят только часть отходов линий карандашей. После этого две платы будут готовы совмещаться. Используйте долото для регулировки подгонки, если оно не сойдет в первый раз. Вы можете видеть, как паз будет соответствовать относительно сустава.
После установки плат вместе вы можете видеть, что после того, как выровнят паз, он сможет принять нижнюю панель.

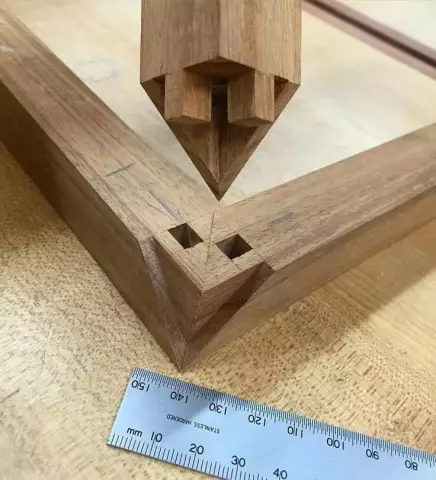

Но если вы поворачиваете сустав вокруг, природа полуслепого ласточкина хвоста скрывает паз от видимого снаружи.
Если бы эта коробка была сделана с помощью ласточкин хвоста, тогда между штифтами было бы видимое квадратное отверстие, которое нужно было бы закупорить. Полузамкнутый ласточкин хвост покрывает отверстие вверх, в результате получается более красивый вид снаружи.
Повторите этот процесс для остальных трех углов коробки, и суставы, удерживающие стороны вместе, будут выполнены.
В следующий раз мы сделаем пазы и поместим дно в коробку.
