Датчики положения дроссельной заслонки (TPS) являются относительно простыми устройствами. TPS - новое новое имя для старого трехполюсного потенциометра, которое широко известно многими разными именами. Регуляторы громкости, регуляторы тембра и регуляторы баланса - все трехпозиционные потенциометры. Это не что иное, как переменный резистор и может быть проверен с помощью цифрового мультиметра (DMM).
Неисправность TPS может быть причиной многих проблем с возможностью движения. Неожиданным остановом, грубым бездействием, нерешительностью при ускорении или необъяснимым ускорением при плавном движении с постоянной скоростью являются все симптомы неисправного TPS.
Шаг 1
Отсоедините разъем TPS. В корпус датчика входят три провода, отрицательное заземление, вход +12 В и переменный выход на бортовой компьютер.
Шаг 2

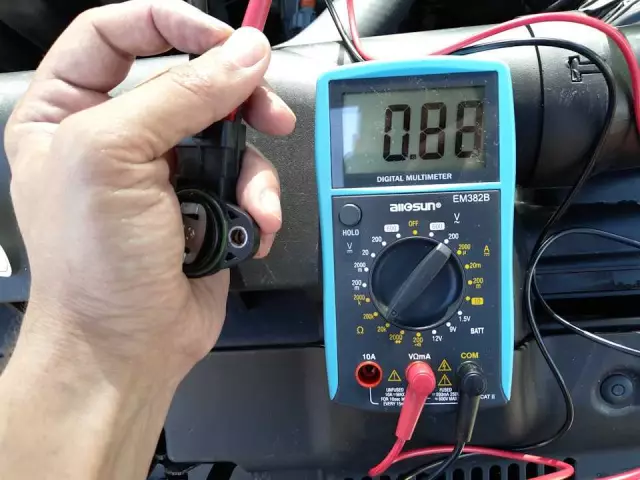

Вставьте зажимы для зажимов аллигатора в соответствующие гнезда на вашем DMM и установите «Range Switch» на шкалу 20 000 Ом или 20 000 Ом.
Подключите один из тестовых проводов к центральному разъему, выходному разъему компьютера, а другой - к разъему +12 В или к разъему заземления на разъеме TPS. Полярность тестовых зондов не имеет значения при проведении этого теста.
Шаг 3
Медленно перемещайте дроссель через весь его диапазон движения из его «закрытого» положения в «полностью открытое» положение, наблюдая за цифровым считыванием на DMM. Он должен увеличиваться или уменьшаться стабильно и равномерно, поскольку рычаг дроссельной заслонки перемещается по всему диапазону. Любые внезапные падения или увеличение показаний указывают на плохой TPS, который необходимо заменить. Падение до бесконечного сопротивления в любой точке указывает на разрыв элемента сопротивления TPS, а также указывает на плохой TPS.
