Средние микроволновые печи потребляют 1440 Вт мощности, что равно текущему потреблению 12 ампер. Эта нагрузка представляет собой максимальную нагрузку, разрешенную Национальным электрическим кодексом (NEC) в цепи ветвления 15 ампер. NEC также разрешает нагрузку 16 ампер на схему разветвления на 20 ампер. Тем не менее, люди часто подключают микроволновые печи к цепям общего назначения, которые также поддерживают другие нагрузки, что приводит к неприятному отключению автоматического выключателя. Вы должны поместить микроволновую печь, будь то счетчик сверху или встроенная модель, на свою собственную выделенную схему розетки. Установка выделенного сосуда - относительно простой проект, но маршрутизация проводки обратно на панель обслуживания или панель выключателя может представлять несколько проблем.
Микроволновая печь
Шаг 1
Получите разрешение на проводку от местного органа, имеющего юрисдикцию (AHJ), отдела муниципальных зданий. Не запускайте этот проект, пока не получите разрешение. В это время вам также предоставляется соответствующий номер телефона, на который можно позвонить, чтобы запланировать будущую проверку вашей работы.
Шаг 2
Используя электронный штифт, убедитесь, что вы не сверляете или не нарезаете шпильку, и не отмечайте местоположение нового устройства. Используя поле в качестве шаблона, нарисуйте контур выреза. Просверлите 1/2-дюймовое отверстие в каждом углу выреза, а отделку удалите его с помощью переносной головоломки.
Шаг 3
Отрежьте отверстие 12 дюймов на 12 дюймов в задней части шкафа на уровне пола в том же месте шпильки, что и вырез розетки. Просверлите отверстие в 1/2 дюйма вниз через подставку стены в подвал.
Шаг 4
Просверлите отверстие в 1/2 дюйма вниз через подставку стены в подвал. Проложите кабель вниз через это отверстие и до панели служебной панели или панели выключателя. Пропустите кабель параллельно боковой стороне балок пола и перпендикулярно крамным перекрытиям через просверленные через них отверстия диаметром 1/2 дюйма. Просверлите все отверстия так, чтобы ближние края отверстий были на расстоянии не менее 1 и 1/4 дюйма от ближнего края балки пола или другого каркасного элемента. Это минимальное расстояние 1 и 1/4 дюйма требуется NEC для защиты кабеля от повреждения винтами или гвоздями.
Шаг 5
Закрепите кабель в пределах 6 дюймов от панели выключателя с помощью скобы кабеля и через 48-дюймовые интервалы после этого, где он проходит параллельно стене или кадрирующему элементу. Когда кабель проходит через отверстия, просверленные в элементах каркаса, дополнительная часть не требуется для части кабеля, поддерживаемой проходящими через него элементами каркаса.
Шаг 6
Проведите кабель вверх через пространство стены и на кухне через вырез для приемника микроволновой печи. Вырежьте кабель достаточно долго, чтобы вы могли вставить от 6 до 8 дюймов кабеля в коробку устройства. Вставьте коробку с устройством в стеновую вырезку и зафиксируйте ее, повернув винты монтажного крыла по часовой стрелке, надежно прикрепив крепежные фланцы к задней стенке стены.
Шаг 7
Снимите внешнюю оболочку кабеля с помощью бритвенного ножа. Будьте осторожны, чтобы не повредить изоляцию на проводах. Удалите 1-дюймовую изоляцию с концов изолированных проводов.
Шаг 8

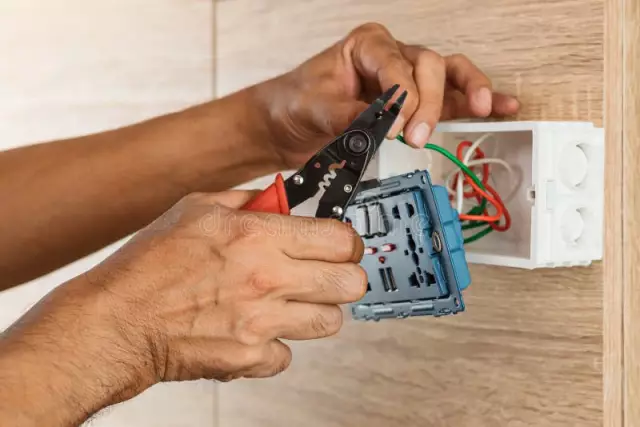

Сделайте петли на концах черного провода, белого провода и оголенного медного заземляющего провода. Подключите провода к розетке, поместив петли в направлении по часовой стрелке под винтами клемм. Поместите черный провод под латунный винт, белый провод под серебряным винтом и оголенный медный провод под зеленым винтом. Плотно затяните винты, но не затягивайте их. Не устанавливайте розетку в коробке до тех пор, пока не осмотрите AHJ.
Шаг 9
Выключите главный выключатель отключения на сервисной панели и снимите крышку панели. Удалите нокаут со стороны панели, запустив его сбоку с помощью молотка и отвертки, а затем покрутите его назад и вперед с помощью плоскогубцев линейчатого типа, пока он не освободится. Установите соединитель кабеля в отверстие, надежно закрепив его стопорную гайку против внутренней поверхности панели.
Шаг 10
Установите выключатель GFCI на панели. В зависимости от панели, на которой вы работаете, выключатель может просто защелкнуться на месте, или он может быть закреплен на шине Buss Bar винтом. Разверните белый нейтральный пигтейл от выключателя и подключите его к нейтральной панели панели.
Шаг 11
Установите кабель в панель и закрепите его на месте, затянув два зажимных винта на разъеме кабеля. Снимите внешнюю оболочку кабеля и проложите оголенный медный заземляющий провод до заземляющего стержня панели и закрепите его там.
Шаг 12
Прикрепите черный провод к винту латунного цвета на выключателе GFCI, а белый провод - к серебряному шнеку на выключателе GFCI. С выключателем GFCI в выключенном положении поверните назад главный выключатель. Не закрывайте панель до тех пор, пока не проверите AHJ.
Шаг 13
Призовите к осмотру.
Шаг 14
Установите емкость в коробке устройства. Установите крышку крышки приемника. Замените крышку сервисной панели. Включите новый автоматический выключатель GFCI. Подключите микроволновую печь.
