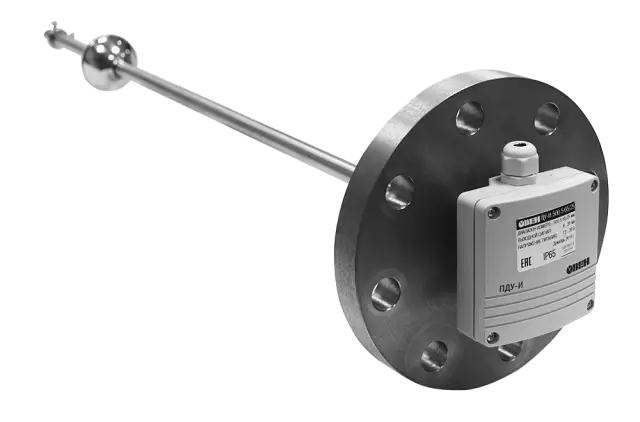

Электрические устройства, которые обеспечивают сигнал 4-20 мА (миллиампер), являются важными инструментами для обеспечения надежной связи между датчиками и устройствами управления на больших расстояниях. Аналоговые сигналы 4-20 мА используются во многих процессах, включая хлорирование воды, контроль вибрации, измерение давления и климат-контроль. При хлорировании технологической воды датчики обнаруживают уровни хлора и посылают сигналы контроллеру. Затем контроллер посылает аналоговый сигнал 4-20 мА на химический насос. При 4 мА насос выключается, а при 20 мА хлор накачивается с максимальной скоростью. Когда уровень хлора повышается в воде, уровень сигнала уменьшается до тех пор, пока насос не выключит 4 мА. Этот тип системы управления называется пропорциональным контуром подачи. Аналоговые токовые сигналы также используются для регистрации данных.
Мультиметр используется для диагностики контуров управления аналоговым сигналом 4-20 мА.
Шаг 1
Установите датчик в подходящее место для контроля процесса и подключите экранированную электрическую проводку от клемм датчика к клеммам контроллера. Если контроллер не подает питание на датчик, последовательно подключите источник постоянного тока постоянного тока на одной стороне петли. Схема контроллера или регистратора данных будет иметь клеммы для сигнала 4-20 мА. Подключите проводку в соответствии с показаниями полярности. В некоторых случаях контроллер генерирует сигнал 4-20 мА на основе показаний напряжения от датчиков. Используйте экранированную проводку для подключения к этим терминалам и контроллерам нижнего уровня или регистраторам данных.
Шаг 2
Установите изоляционное устройство петли 4-20 мА для обеспечения защиты сигнала в случае множественных соединений контура и условий, в которых может быть обратная связь. Это применимо, если для одного цикла используются соединения контроллера и регистратора данных. Изоляторы также рекомендуются, когда индуктивные помехи поступают из соседних электронных устройств.
Шаг 3
Включите контрольно-измерительные приборы и контролируемый процесс. Проверьте правильность работы датчика. Для контроллеров с цифровыми или аналоговыми показаниями, которые не зависят от контура 4-20 мА, проверьте калибровку датчика. Используйте контрольно-измерительные приборы, специфичные для процесса, или испытательные комплекты для независимой проверки условий процесса и выполнения калибровки. При необходимости отрегулируйте контроллер. Если между датчиком и устройством, которое принимает сигнал 4-20 мА, нет контроллеров процесса, переходите к следующему шагу.
Шаг 4
Протестируйте контур 4-20 мА в полном диапазоне условий для процесса. Сначала определите, что сигнал 4 мА производится в условиях, когда контроль не требуется. Измерить ток в последовательности (провод на одном из клемм отключается, чтобы вставить выводы счетчика между клеммой и проводом). Начните процесс измерения и проверьте его параметры, используя независимые средства измерения. Для климатических условий используйте прибор для измерения этих параметров. Для химических процессов используйте счетчики или химические комплекты для испытаний, которые могут подтвердить диапазон условий. Если это возможно, отрегулируйте максимальный мА выход датчика, чтобы он был пропорционален пределам условий процесса.
