Когда происходит отключение питания, вы остаетесь в темноте, если у вас нет резервного генератора и переключателя передачи. Это устройство, которое позволяет вам использовать выбранные бытовые схемы переменного тока как от энергетической компании, так и от генератора. Когда происходит отключение питания, вы просто запускаете свой генератор, переворачиваете переключатель и включаете питание вашей электроники с мощностью генератора. Вот основные сведения о том, как установить переключатель передачи 30 ампер. Помните, что есть много брендов переключателей передачи, и каждый из них немного отличается. Однако основной принцип аналогичен большинству из них.
Переключатель с встроенным фланцевым входным разъемом.
Шаг 1
ВЫКЛЮЧИТЕ ОСНОВНЫЕ ВЫКЛЮЧАТЕЛИ ПИТАНИЯ. Будьте осторожны, потому что силовая сторона проводов все еще горячая (электрифицированная). Установите панель переключателя передачи как можно ближе (на несколько дюймов или около того) к панели обслуживания дома. Соедините две панели с длиной кабелепровода. Для этого вам нужно будет удалить нокаут из каждой панели.
Шаг 2
Пропустите длину 10/4 кабеля между двумя панелями. Закрепите белый и заземляющий провода на соответствующих нейтральных и заземляющих шинах в служебной панели, а также в панели переключателя передачи.
240-вольтовый автоматический выключатель на 30 ампер.
Установите автоматический выключатель на 30 вольт на панели обслуживания. Подключите красный и черный провода от кабеля 10/4 к этому автоматическому выключателю. Вставьте автоматический выключатель в шинные панели сервисной панели. Подключите другой конец красных и черных проводов к разъемам фидера «от линий питания» в панели переключателя передачи.
Шаг 4
Теперь вам нужно будет определить, какие схемы будут работать с вашим генератором. Вам нужно будет добавить мощность всех приборов, которые нуждаются в питании. Оставьте около 20% мощности вашего генератора в резерве. Двигатели нуждаются в этой дополнительной мощности при запуске. Типичный холодильник будет использовать около 700 ватт, печь около 1300 Вт. Оставьте около 250 ватт для освещения. Добавив все, мощность должна составлять 80% от мощности вашего генератора, чтобы оставить запас.
Шаг 5
Теперь идет грязная часть. Снимите черные провода с автоматических выключателей на сервисной панели. Провода к цепи, которую вы хотите переключить. В зависимости от ваших местных строительных норм вы удлиняете их одним из двух способов. 1. Используйте проволочные гайки, чтобы удлинить вышеуказанные провода цепи, чтобы они дошли до панели переключателя передачи через трубопровод, который вы установили на первом этапе. 2. Снимите провода с выбранных вами цепей с автоматических выключателей сервисной панели и шин и подключите их к более длинным проводам в отдельных распределительных коробках (один или несколько в зависимости от того, сколько цепей вы хотите использовать). Метод проволочной гайки легче; метод соединительной коробки более приемлем.
Шаг 6
Запустите выбранные цепи с проложенными проводами через трубопровод, который вы установили на шаге 1 выше. Подключите конец проводов к автоматическим выключателям панели переключателя передачи, если вы выбрали метод удлинения проволочной гайки.
Шаг 7
Подключите выбранные провода цепи из распределительных коробок к автоматическим выключателям панели переключения и соответствующим шинам, если вы выбрали метод распределительной коробки.
Фланцевый входной разъем.
Если ваша коммутационная панель переключения не оснащена встроенным входным разъемом на 30 А, вам необходимо будет установить ее. Установите фланцевое входное отверстие вне вашего дома, где вы планируете запустить генератор. Вам придется просверлить стену и запустить через нее кабель 10/4 и панель переключателя передачи. После того, как вы просверлите отверстие 3/4 через стену и коробку, привинченную к внешней стенке стены, потяните проводник 10 калибра / 4 провода через стену в коробку. Вверните провода в разъем; красный и черный провода к винтовым клеммам латунного цвета, белый провод к разъему с серебряным винтом и зеленый провод к клемме с помощью зеленого винта.
Соединительный разъем для скручивания штепсельной вилки, втулки с фланцевым входным разъемом
Для подключения кабеля 10/4 на панели переключателя вы подсоедините провод заземления (зеленый) и нейтральный (белый) провод к соответствующим заземляющим и нейтральным шинам. Подключите черные и красные горячие провода к разъемам фидера «от генератора».
Заглушка замка для мужчин. Вставьте в генератор.

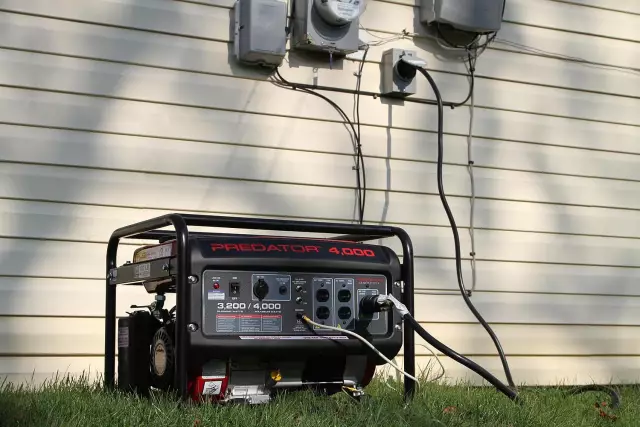

Чтобы подключить генератор к дому, вам понадобится кабель 10/4 с штепсельной вилкой с защелкой для со стороны генератора и гнездовой винт для закручивания гнезда для фланцевого разъема вне дома (или на панели переключателя передачи). Не забудьте подключить красный и черный провода к латунным разъемам, белый провод к серебру и зеленый провод к зеленому разъему.
