Honeywell CT87N является одной из моделей в серии аналоговых циферблатов Honeywell «Round», которые часто устанавливаются домовладельцами и подрядчиками для надежного простого климат-контроля. Эта конкретная модель управляет вашей печью и кондиционером. Он совместим с системами, которые включают в себя от четырех до шести силовых и управляющих проводов. Вы подключаете CT87N, подключая провода системы к клеммам термостата. Крайне важно сопоставить буквенные коды системных проводов с соответствующими кодами на терминалах вашего Honeywell CT87N.
Термостат Honeywell CT87N управляет вашим центральным кондиционером вместе с вашей печью, чтобы поддерживать ваш дом в правильной температуре круглый год.
Шаг 1
Выключите автоматические выключатели или выньте предохранители, которые контролируют электроэнергию в вашей печи и вашем кондиционере.
Шаг 2
Снимите переднюю крышку и механизм старого термостата. Утилизируйте термостат в соответствии с местными нормами по утилизации ртути, если они имеют ртутную термометру или маркированы предупреждением о ртути.
Шаг 3
Прикрепите небольшой кусок маскировочной ленты к каждому проводу и отметьте его буквой терминала, к которой он прикреплен на базовой пластине старого термостата. Не обращайте внимания на цвет каждого провода и отмечайте его только в соответствии с буквой, выбитой на вашей старой настенной панели. Отсоедините каждый провод по одному.
Шаг 4
Снимите опорную плиту. Согните провода над зазором в стене, оставленной старым термостатом, чтобы они не упали за стену.
Шаг 5

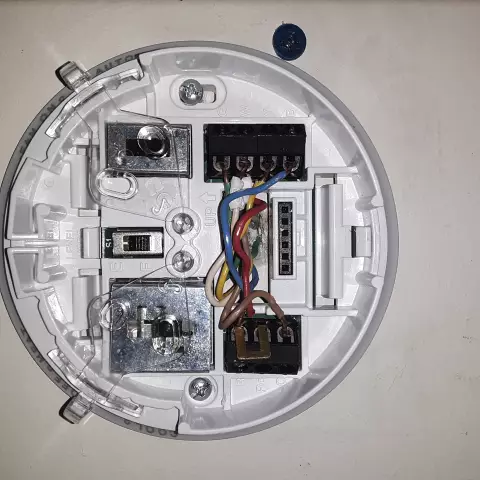

Проденьте провода через прямоугольное отверстие в основании вашего нового термостата Honeywell CT87N. Выровняйте термостат со стеной и при необходимости используйте уровень, чтобы поместить его. Отметьте положения обоих винтовых монтажных отверстий по бокам плиты основания. Снимите термостат и будьте осторожны, чтобы провода не упали за стену.
Шаг 6
Просверлите отверстия в отмеченных точках и используйте молоток, чтобы вытащить (при условии) пластиковый якорь в каждое отверстие. Потяните все провода через крышку, если вы используете один, а затем через прямоугольное отверстие внизу основания термостата.
Шаг 7
Проденьте монтажные отверстия анкерами и крепко вверните каждый крепежный винт в его анкер.
Шаг 8
Совместите буквы (буквы), которые вы отметили на ленточном ярлыке любого из проводов соответствующей буквой, выбитой на левой стороне левой клеммной колодки или правой стороне правой клеммной колодки.
Шаг 9
Вставьте любой провод с маркировкой «R», «RH», «4» или «V» в клемму «R», любой провод «G» или «F» в клемму «G», любой «W», «W1», или «H» в клемму «W» и любой провод «Y», «Y1» или «M» в клемму «Y». Если у вас есть провод для клемм «R» и «Rc», отвинтите оба клеммных болта и удалите металлическую перемычку, соединяющую их, прежде чем вставлять любой провод. Не используйте кабель C или X вообще. Если у вас есть тепловой насос и оба провода «O» и «B», не подключайте провод «B». Накройте открытый конец всех неиспользуемых проводов с помощью электрической ленты и нажмите на них за стенкой.
Шаг 10
Отвинтите клеммный винт, плотно вставьте открытый конец провода в клеммную колодку и затяните винт. Буксируйте провод и убедитесь, что он не выходит из слота. Если да, повторите этот шаг.
Шаг 11
Повторите шаги 8 и 10 для каждого оставшегося провода.
Шаг 12
Установите переключатель вентилятора в центре основания термостата на «E», если у вас есть тепловой насос или электрическая система отопления. Переместите позиции двух переключателей скорости цикла в соответствии с настройками для вашего типа системы. Совместите выступы в нижней части крышки термостата с выступами в основании и защелкните крышку на место.
Шаг 13
Восстановите питание вашей системы и установите переключатель, переключатель отопления / охлаждения и переключатель вентилятора, как вы пожелаете.
