С тех пор, как я впервые увидел в IKEA моторизованные жалюзи с дистанционным управлением, у меня сразу же возникла идея использовать их для изготовления большого экрана для моего видеопроектора.
Экран должен быть максимально большим.
Поскольку максимальная ширина рулонных штор ИКЕА составляет 140 см, их необходимо расширить.
Для премиального вида я выбрал детали из анодированного алюминия.
Б/у товар ИКЕА:

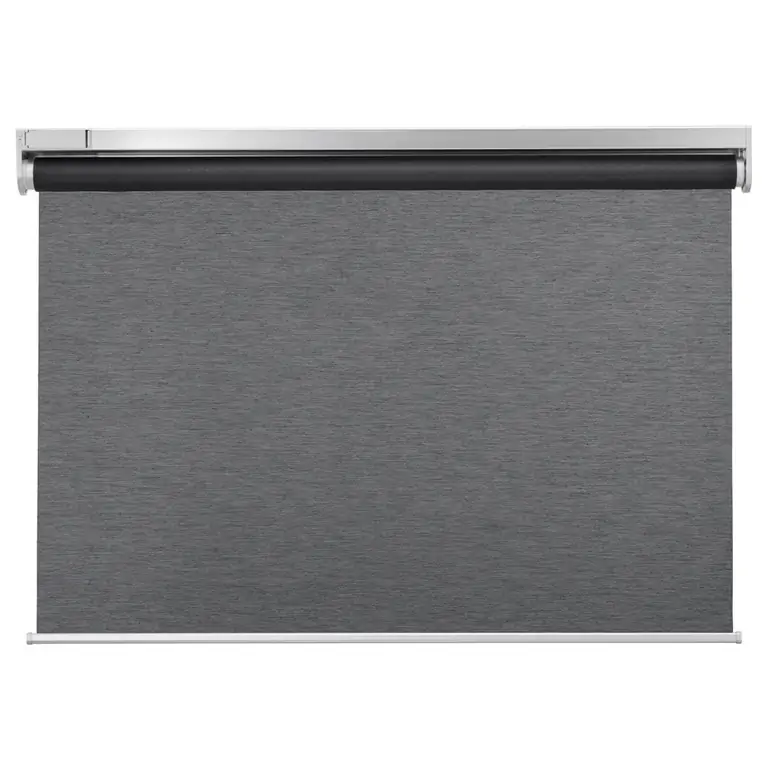

КАДРИЛЬ Рулонные шторы, беспроводные/на батарейках серые 100×195 см
Другие материалы:
- 2x Алюминиевый профиль, Производитель: Hager, Германия - глубина: 68 мм, ширина: 80 мм, длина: 2 м
- 2x Заглушки, Производитель: Hager, Германия
- Алюминиевая труба, Наружный диаметр: 40 мм, внутренний диаметр: 37,4 мм, длина: 3 м

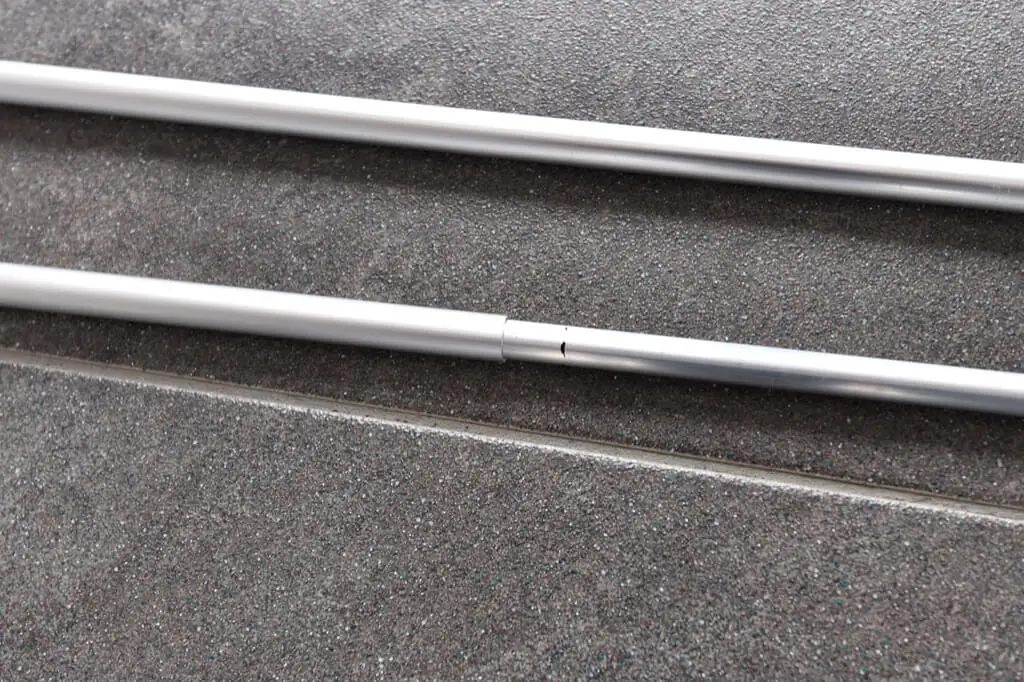

- Алюминиевые трубки меньшего размера, соединенные вместе, 3 м
- Резиновый уплотнитель для сантехники, 40×33 мм
- Rigal 130-дюймовый экран HD-проектора
Все алюминиевые детали, изображенные ниже:
1=Рулонные шторы ИКЕА КАДРИЛЬ, двигатель и кронштейн | 2=Алюминиевые трубы | 3=Алюминиевые профили + торцевые крышки
Взламываем рулонные шторы ИКЕА, чтобы они подходили под большой экран проектора
Я разрезал пилой оригинальный алюминиевый профиль роллеты KADRILJ пополам. Нам не понадобится оригинальная алюминиевая трубка и ткань.
Алюминиевые профили, служащие новым корпусом, укорачиваются до желаемой общей ширины экрана (в моем случае до 3 м). Необходимо предусмотреть дополнительное место для скобок.

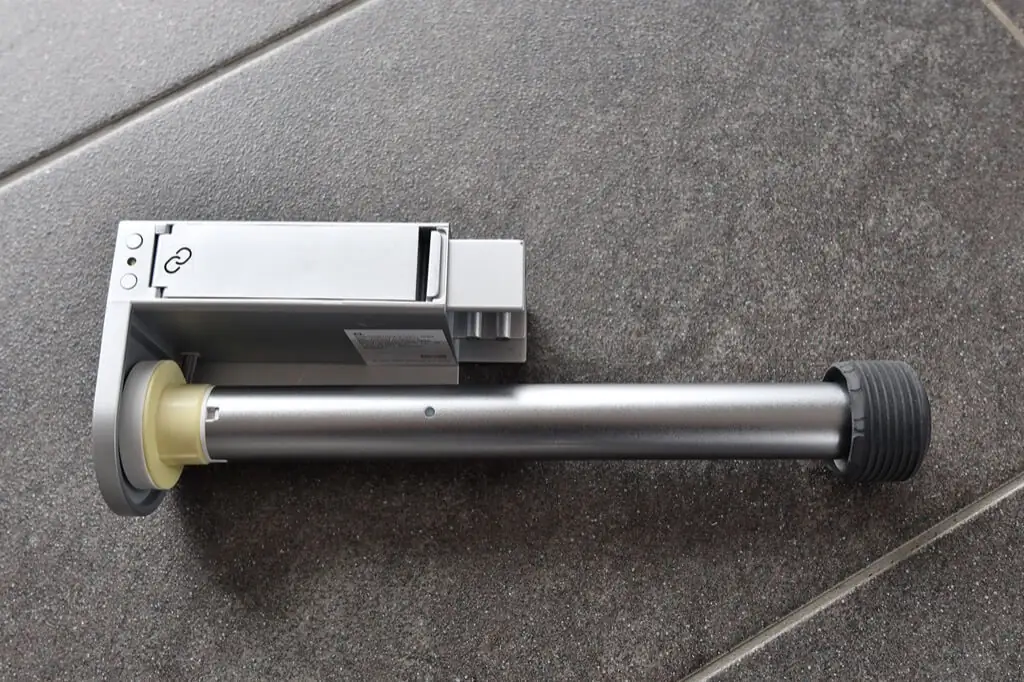

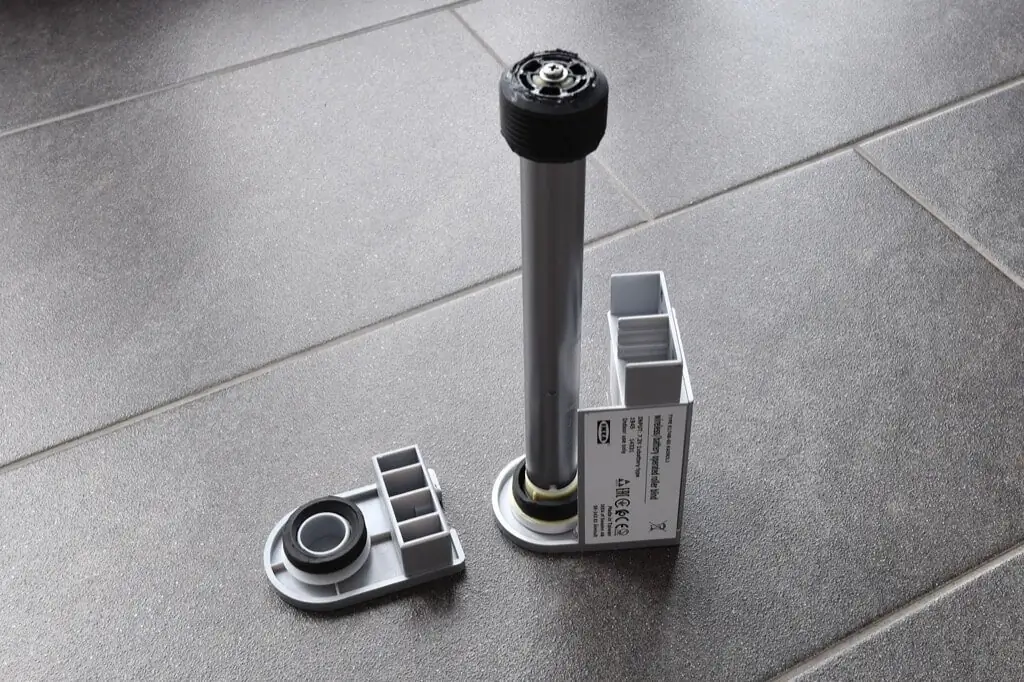

На фото ниже показан моторный привод с батарейным отсеком.

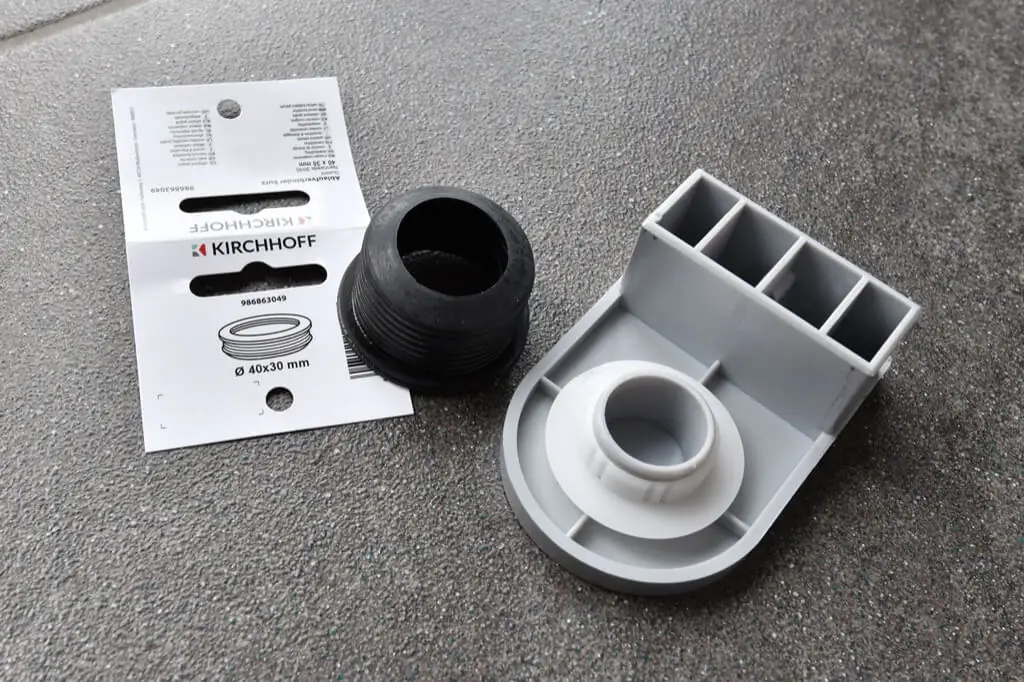

Чтобы двигатель мог вращать длинную алюминиевую трубку, я прикрепил подходящее резиновое уплотнение с помощью суперклея.

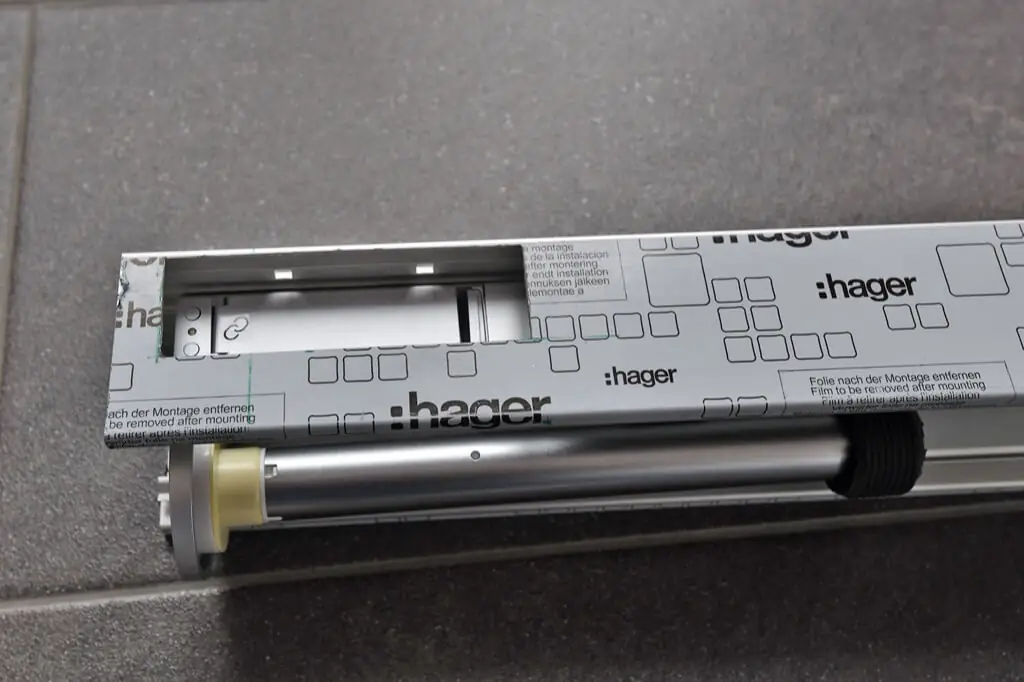

Я увидел вырез в профиле для доступа к аккумулятору.

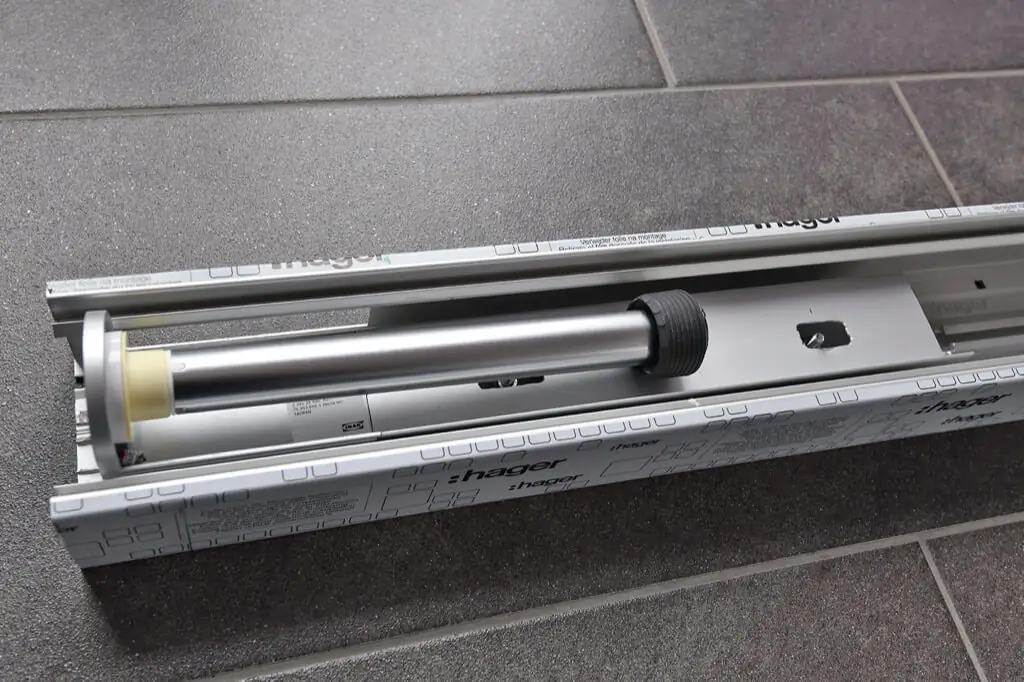

Далее я зафиксировал мотор в профиле.

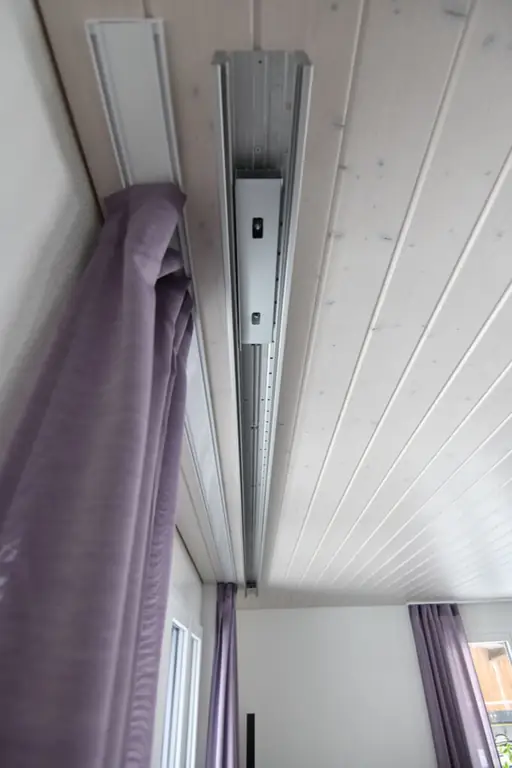

Алюминиевый профиль с потолочным держателем для рулонных штор.
Я прикрепил холст к алюминиевой трубке суперклеем.

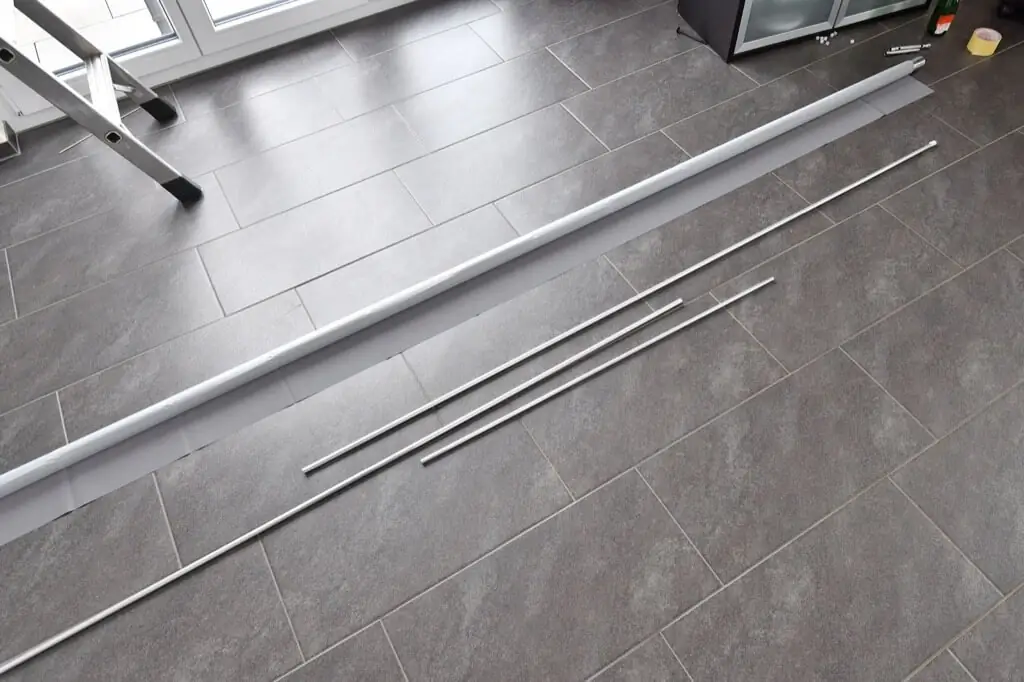

Тонкая алюминиевая трубка служит противовесом, а также крепится к полотну с помощью суперклея.

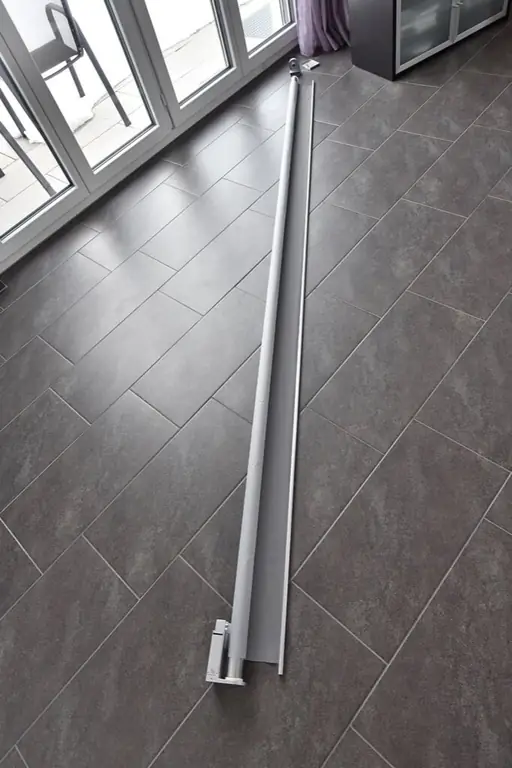

Новые рулонные шторы, полностью собранные …

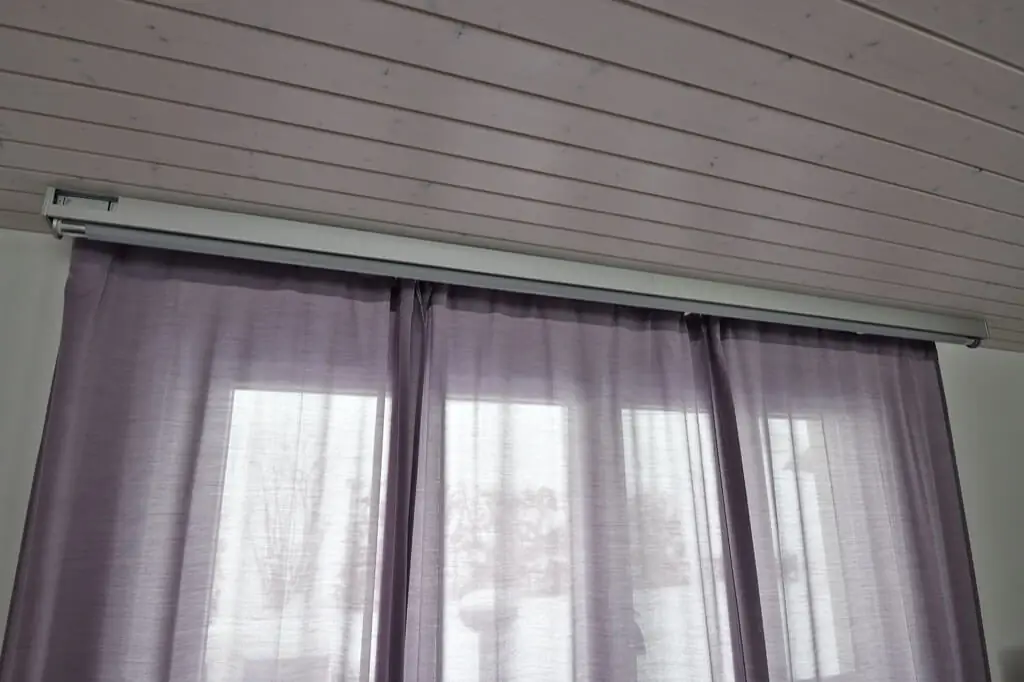

… и монтируется в новый корпус.
И мы закончили.

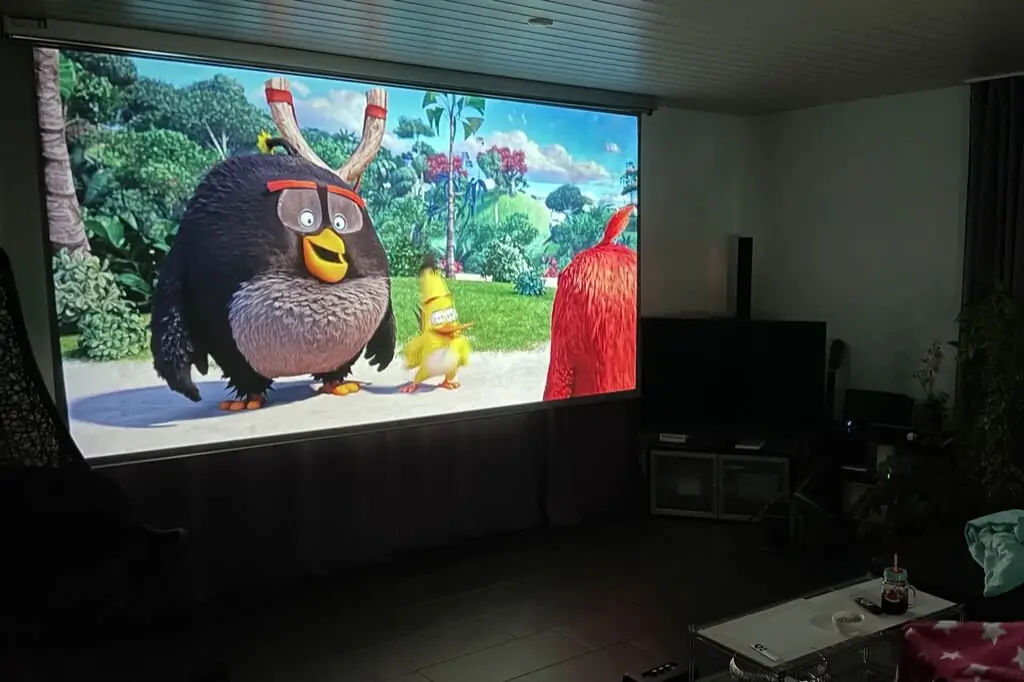

Скатываемся к фильму

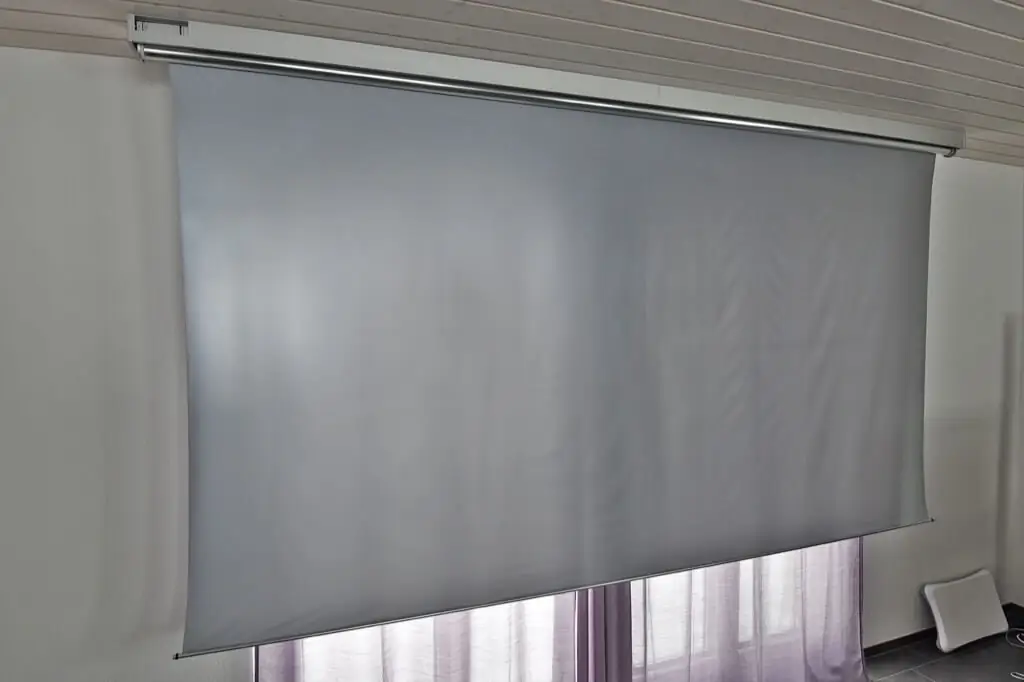

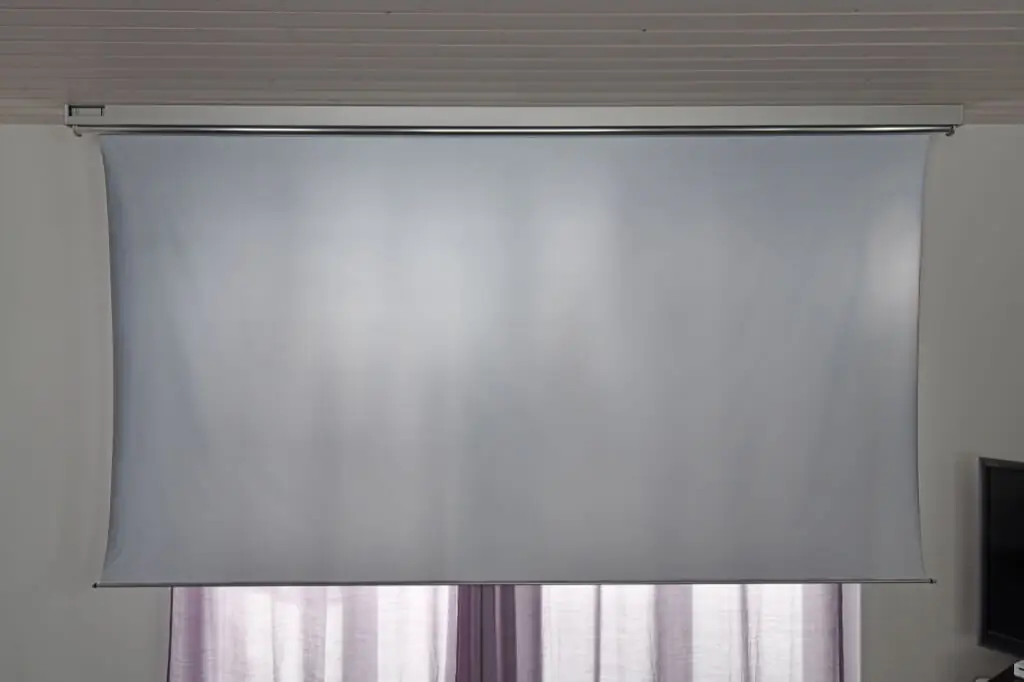

Вот как это выглядит с развернутым экраном.
Я сделал видео, чтобы показать, как это работает с пультом дистанционного управления.
Используемая ткань экрана обеспечивает превосходное качество изображения и сравнима с профессиональным экраном!
Контроль экрана также можно интегрировать в систему IKEA Trådfri или Philips HUE и назначить на сцену управления.
Материальные затраты на этот проект: ок. 300 долларов США.
