Серия Honeywell RTH111 состоит из основных программируемых термостатов с батарейным питанием, подходящих для управления рядом бытовых конфигураций отопления и охлаждения. Вы можете использовать Honeywell RTH111B в двух- или трехпроводной конфигурации для управления газовой, жидкотопливной или электрической печью или системой кондиционирования воздуха. Вы также можете использовать его в четырех- или пятипроводной конфигурации для управления системой отопления с кондиционером. Однако эта модель не подходит для управления тепловым насосом или системой с подогревом или охлаждением второй ступени.

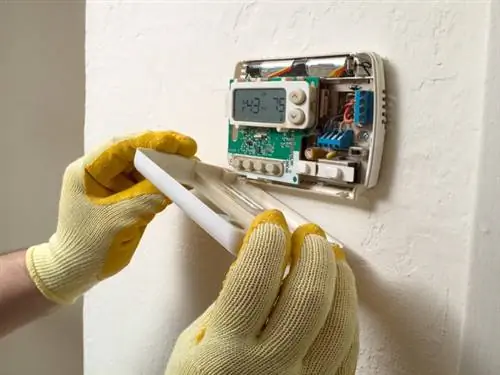

Если вы заменяете старый термостат, обратите внимание на клеммы, к которым подключены существующие провода, и подключите провода к тем же клеммам на новом термостате. Если это первая установка, вам может потребоваться согласовать клеммы термостата с клеммами на системной панели управления. Существует цветовой стандарт для проводки термостата, но вы не всегда можете полагаться на него. Лучше всего перепроверить, посмотрев на соединения на панели управления. При необходимости сделайте снимок.
RTH111 Подключение термостата - общий провод не требуется
Хотя проводка термостата RTH111 не так сложна, как для многих других термостатов, вы должны найти время, чтобы прочитать руководство по установке, прежде чем начать. Таким образом, вы сможете ознакомиться с особенностями этой модели. Одним из наиболее важных является тот факт, что, поскольку он получает питание от батарей, он не использует общий провод, который обычно бывает синим или черным и имеет маркировку C, C1 или X. Если этот провод использовался в вашем старом термостате, просто заклейте конец лентой и отодвиньте его в сторону. Вам это не нужно.
Honeywell RTH111 поставляется с перемычкой, установленной между клеммами Rh и Rc. Они обеспечивают питанием системы отопления и охлаждения соответственно. Если у вас есть только один провод питания (обычно красный), оставьте перемычку на месте и подключите провод либо к Rc, либо к Rh. Однако, если у вас есть отдельные провода Rc и Rh, снимите перемычку и подключите каждый провод к соответствующей клемме.
Простая двух- или трехпроводная конфигурация
Если термостат будет управлять печью, у вас будет как минимум два провода. Один провод питания, помечен R (красный), а другой управляет печью. Он должен быть помечен W (белый). Подсоедините эти провода к соответствующим клеммам. Если в системе есть отдельное управление вентилятором, вы увидите третий провод с маркировкой G (зеленый). Подсоедините его к клемме G и установите перемычку JP1 на задней стороне термостата в положение HE, если печь электрическая. Оставьте его в положении HG для газовой или масляной печи.
Если установка термостата Honeywell предназначена для управления системой кондиционирования воздуха, у вас будет провод R для питания и провод W для управления кондиционером. У вас также может быть Y-провод (желтый) для управления двигателем компрессора. Прикрепите это к клемме Y.
Подключение термостата Honeywell для теплового насоса
Если в систему отопления/охлаждения входит тепловой насос, вы обнаружите как минимум один лишний провод. Он предназначен для реверсивного клапана и обычно имеет маркировку O (оранжевый). Подсоедините его к терминалу O/B. Если в системе есть провод B (синий), а не общий провод, подключите его к клемме O/B и установите перемычку JP2 в положение B. Это гарантирует, что система нагревается в режиме обогрева и охлаждается в режиме охлаждения.
Когда термостат управляет тепловым насосом, используются обе клеммы Y и W, но у вас может быть только один из этих проводов. В этом случае установите перемычку между клеммами Y и W, чтобы соединить их, и подключите имеющийся провод к соответствующей клемме.
