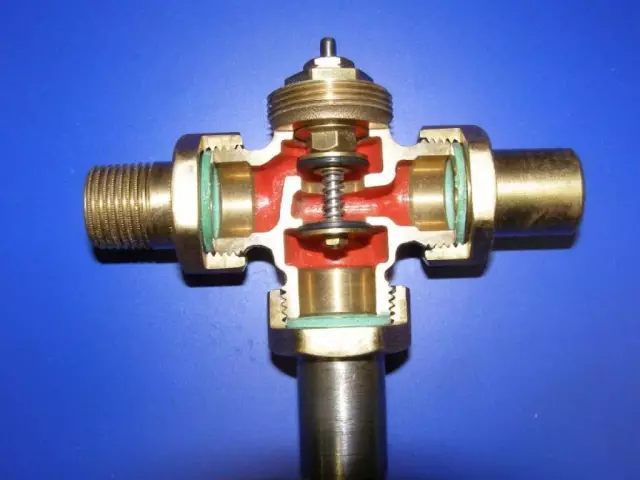

Все клапаны, даже трехходовой клапан, имеют элемент в своей конструкции, чтобы препятствовать или полностью блокировать поток воды, проходящей через них. Трехходовой клапан будет иметь в центре устройства либо элемент шарового клапана, элемент шарового клапана, либо элемент задвижки. Элемент определяет, как поток воды или другой жидкости направляется через три отверстия в клапане. Наиболее типичным трехходовым клапаном является шаровой кран. Изменяя положение шарового крана, вода или другие жидкости будут проходить вдоль маршрута к одному из трех портов.
Обзор клапанов
Шаровой элемент клапана
Шаровой элемент клапана является сферическим компонентом в трехходовом клапане, который имеет сквозное отверстие. Элемент шарового клапана поворачивает свою ось на седло кольцевого клапана внутри трехходового клапана, либо обнажая отверстие, либо поворачивая его от отверстия клапана (где труба, трубка или шланг соответствуют клапану). Ручка установлена на наружной верхней части клапана для открытия, закрытия и управления направлением воды, проходящей через три прохода в клапане. Трехходовой клапан с полным отверстием имеет шариковый элемент с отверстием, измеренным с точным размером внутренней части трубы. Значение трехстворчатого клапана с полным отверстием является непрерывным, равномерное давление через трубу. Кроме того, уплотнение сальника менее подвержено утечкам.
Земной шар
Когда трехходовой клапан имеет шарообразный элемент (также называемый игольчатым клапаном) на своей оси, скорость потока через трубы, соединенные с клапаном, управляема. Это означает, что оператор контролирует, сколько воды выходит из трубопровода. Плунжер клапана находится внутри трехходового шарового клапана. Этот затвор клапана полностью закрывает клапан, когда он находится в контакте с гнездом для пробника (посадочное место сидения расположено в нижней части трехходового клапана). Когда оператор поворачивает ручку на трехходовом шаровом клапане, плунжер клапана поднимается от плунжера клапана. Когда оператор продолжает поворачивать ручку, скорость потока через трубы увеличивается. Помимо поворотного рычага, рычаг клапана крепится к трехходовому клапану для изменения направления потока воды в разные трубы.
Элемент Gate
Элементы ворот работают, чтобы заблокировать прохождение воды или других жидкостей в трехходовом клапане. Элемент затвора опускается с верхней части клапана на траекторию воды / жидкости, протекающей по трубе. Ручка или рычаг управляют элементом затвора с верхней части трехходового задвижки. С помощью элемента управления, регулируемого ручкой, скорость потока воды управляема (поворот ручки только частично, позволит пропускать только некоторую воду).
