Автоматические выключатели используются в качестве предохранительных устройств, чтобы предотвратить электрический ток от тока, чем он предназначен для использования, предотвращая возможную пожароопасность от перегретой проводки и электроприборов. Автоматические выключатели заменили стеклянные плавкие предохранители лет назад, так как они могут быть сброшены после того, как они сработали, и причина избыточного тока была снята или отремонтирована. Каждая электрическая розетка в доме подключается к системе электропроводки, которая получает свою мощность, подаваемую через автоматический выключатель.
120-вольтовые и 240-вольтовые схемы
Большинство домов и малых предприятий подключены к сети электроснабжения местной коммунальной компании, которая обеспечивает два напряжения переменного тока (переменного тока), а именно 120-вольтовые и 240-вольтовые поставки. Большинство электрических розетки в доме обеспечивают 120-вольтовые лампы, холодильники, телевизоры, радиоприемники, компьютеры, видеомагнитофоны и DVD-плееры, часы, фены, стиральные машины, тостеры, микроволновые печи, пылесосы, зарядки сотового телефона, блендеры и большинство которые вы обычно покупаете в универмаге. Однако для некоторых приборов требуется более высокое напряжение, 240 вольт, так как они требуют гораздо больше энергии для работы. Эти бытовые приборы включают электрические диапазоны (печи), сушилки, водонагреватели, центральные системы кондиционирования воздуха и электрическую тепловую плиту.
Рейтинги автоматического выключателя
Электрики проектируют проводку в здании так, чтобы для каждого контура был известен максимальный безопасный ток. Один контур может состоять из нескольких стеновых выходов. Типичные значения для 120-вольтовой цепи составляют 15 А, 20 А и до 50 А.
Автоматические выключатели управляют одним «горячим» проводом
Автоматический выключатель управляет одним «горячим» концом цепи. «Горячий» провод, то есть тот, который подает питание, подается через автоматический выключатель, прежде чем он проходит через проводку здания к розеткам и приборам. Линия «нейтральная» или «возвратная» подключается к приборам и розеткам для завершения цепи. Когда есть «короткое замыкание» или неисправность, которая пытается вывести больше тока, чем схема была разработана для безопасной работы, автоматический выключатель отключит все питание этой цепи. Автоматический выключатель, подключенный к 110-вольтовой цепи, называется «однополюсным» выключателем.
Двухполюсные выключатели

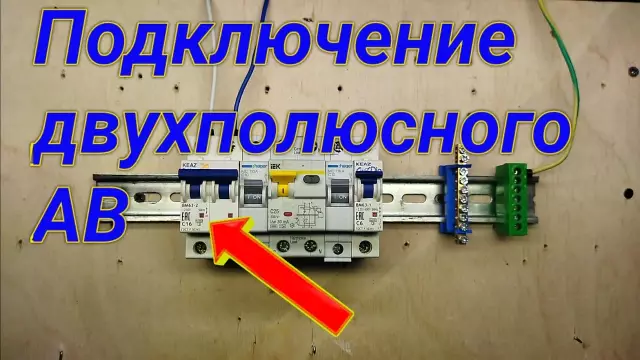

Двухполюсный автоматический выключатель от www. HardwareAndTools.com
Для тех устройств, которые требуют 240 вольт, к ним подключены две ветви мощности, каждая из которых имеет напряжение 120 вольт, но находится в противоположной фазе. Напряжение от любой ножки до нейтральной линии составляет 120 вольт, но через две «горячие» ножки - 240 вольт, что вдвое превышает напряжение 120 вольт. Для безопасной защиты 240-вольтовых приборов к каждой из 120-вольтовых ножек должен быть подключен автоматический выключатель. В этом случае используются двухполюсные автоматические выключатели, состоящие из двух одиночных выключателей, рукоятки отключения которых физически связаны друг с другом. Таким образом, если либо «горячая» нога потребляет слишком много тока, оба выключателя будут срабатывать одновременно, эффективно останавливая все напряжение на приборе.
Установка выключателя
Подробную инструкцию по установке выключателя на панели см. В разделе Дополнительные ресурсы.
